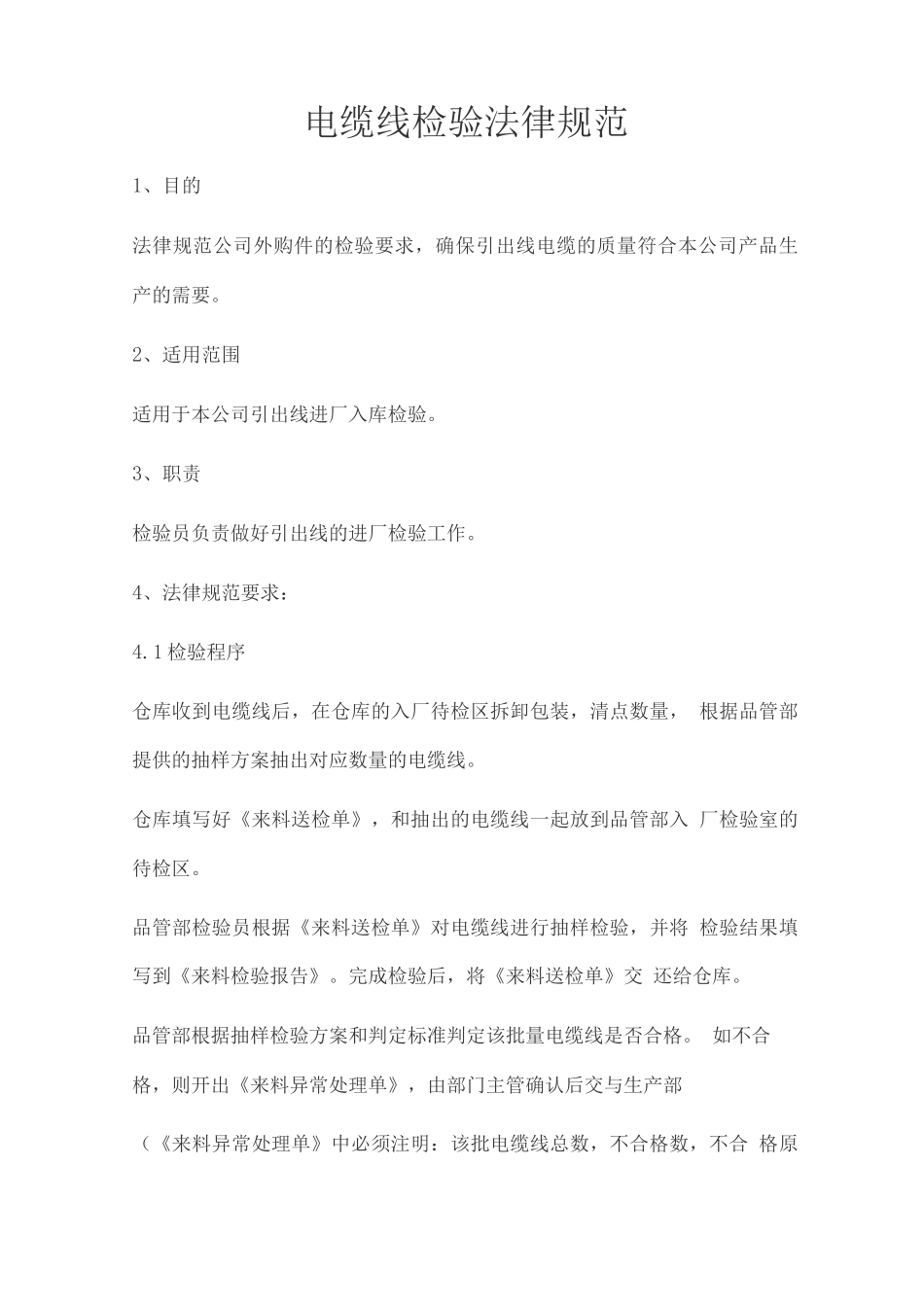

电缆线检验规范

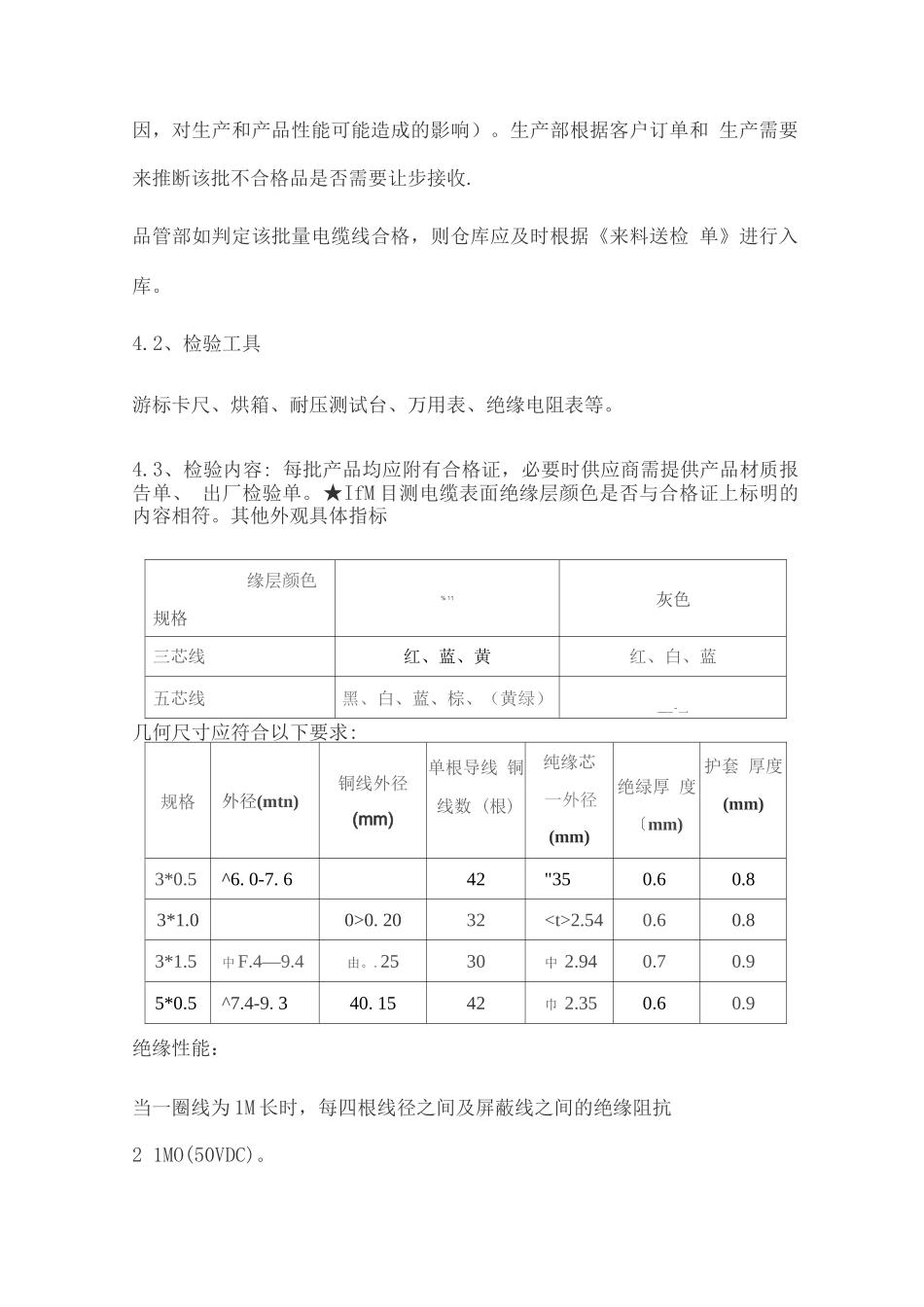

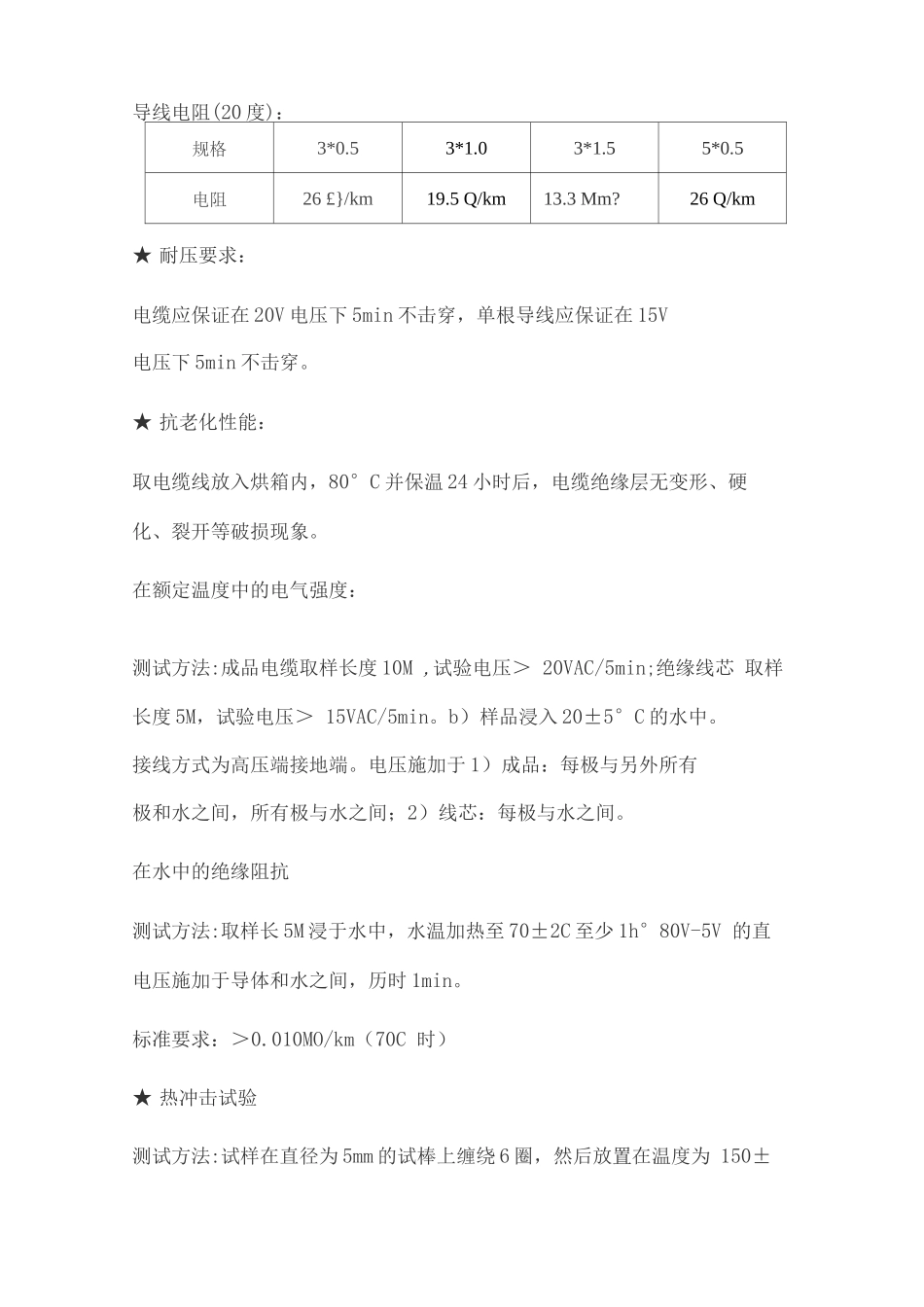

电缆线检验法律规范1、目的法律规范公司外购件的检验要求，确保引出线电缆的质量符合本公司产品生 产的需要。2、适用范围适用于本公司引出线进厂入库检验。3、职责检验员负责做好引出线的进厂检验工作。4、法律规范要求：4.1 检验程序仓库收到电缆线后，在仓库的入厂待检区拆卸包装，清点数量， 根据品管部提供的抽样方案抽出对应数量的电缆线。仓库填写好《来料送检单》，和抽出的电缆线一起放到品管部入 厂检验室的待检区。品管部检验员根据《来料送检单》对电缆线进行抽样检验，并将 检验结果填写到《来料检验报告》。完成检验后，将《来料送检单》交 还给仓库。品管部根据抽样检验方案和判定标准判定该批量电缆线是否合格。 如不合格，则开出《来料异常处理单》，由部门主管确认后交与生产部（《来料异常处理单》中必须注明：该批电缆线总数，不合格数，不合 格原因，对生产和产品性能可能造成的影响）。生产部根据客户订单和 生产需要来推断该批不合格品是否需要让步接收.品管部如判定该批量电缆线合格，则仓库应及时根据《来料送检 单》进行入库。4.2、检验工具游标卡尺、烘箱、耐压测试台、万用表、绝缘电阻表等。4.3、检验内容: 每批产品均应附有合格证，必要时供应商需提供产品材质报告单、 出厂检验单。★IfM 目测电缆表面绝缘层颜色是否与合格证上标明的 内容相符。其他外观具体指标缘层颜色规格% 11灰色三芯线红、蓝、黄红、白、蓝五芯线黑、白、蓝、棕、（黄绿）—-^一几何尺寸应符合以下要求:规格外径(mtn)铜线外径(mm)单根导线 铜线数 (根)纯缘芯一外径(mm)绝绿厚 度〔mm)护套 厚度 (mm)3*0.5^6. 0-7. 642"350.60.83*1.00>0. 20322.540.60.83*1.5中F.4—9.4由。.2530中 2.940.70.95*0.5^7.4-9. 340. 1542巾 2.350.60.9绝缘性能：当一圈线为 1M 长时，每四根线径之间及屏蔽线之间的绝缘阻抗2 1MO(50VDC)。导线电阻(20 度)：规格3*0.53*1.03*1.55*0.5电阻26 £}/km19.5 Q/km13.3 Mm?26 Q/km★ 耐压要求：电缆应保证在 20V 电压下 5min 不击穿，单根导线应保证在 15V电压下 5min 不击穿。★ 抗老化性能：取电缆线放入烘箱内，80°C 并保温 24 小时后，电缆绝缘层无变形、硬化、裂开等破损现象。在额定温度中的电气强度：测试方法:成品电缆取样长度 10M ,试验电压＞ 20VAC/5min;绝缘线芯 取样长度 5M，试验电压＞ 15VAC/5min。b）样品浸入 20±5°C 的水中。接线方式为高压...
