盖板涵施工方案

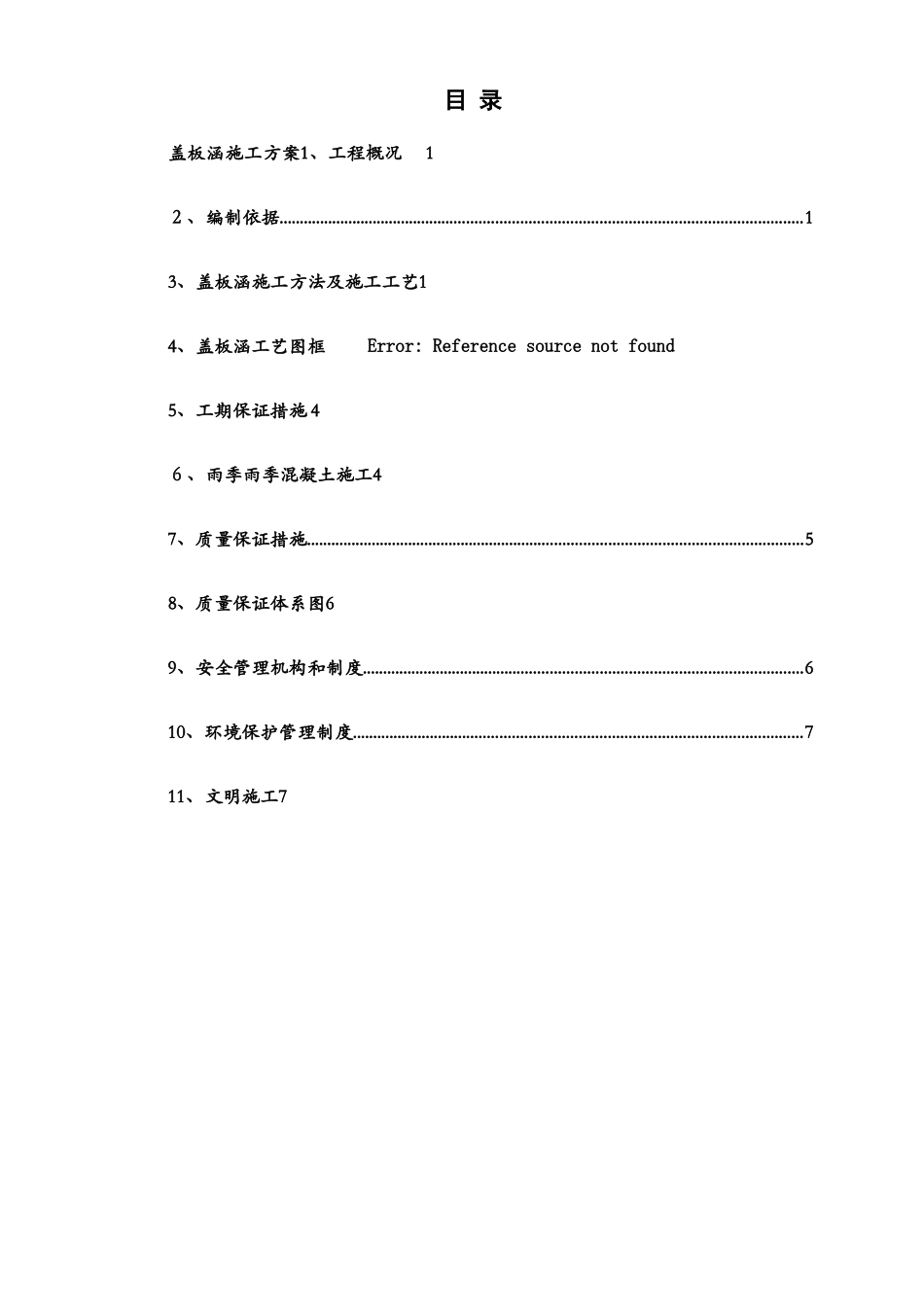

目 录盖板涵施工方案1、工程概况1２、编制依据...............................................................................................................................13、盖板涵施工方法及施工工艺14、盖板涵工艺图框 Error: Reference source not found5、工期保证措施 4６、雨季雨季混凝土施工47、质量保证措施.........................................................................................................................58、质量保证体系图69、安全管理机构和制度...........................................................................................................610、环境保护管理制度.............................................................................................................711、文明施工7盖板涵施工方案 1、工程概况本标段起点位于苏洼龙隧道下游洞口与现有竹茨公路(XV07 线)交叉处(桩号 K4２＋126、2 ８ 1),沿苏哇龙乡靠金沙江一侧新建,过苏哇龙乡后沿原有道路并结合施工场地布置、施工交通布置,终点为苏洼龙水电站永久大桥下游约 550m(桩号 K4 ４＋７19、162)。本合同段主线有 2 座混凝土盖板涵,中心桩号 K ４ 2+５ 75、000,涵长 13m,为钢筋砼盖板涵,主用于农田灌溉排水及路基排水。其结构尺寸为 1-２、5m,基础及涵身均为 M7、5 浆砌片石,帽石采纳Ｃ 25 钢筋混凝土,盖板采纳Ｃ 30 钢筋混凝土,洞口两侧均为Ｍ７、５浆砌片石,K42+57 ５、00 ０盖板涵进出口均为跌水井。中心桩号Ｋ 42+737、3 １ 9,涵长 13 ｍ,为钢筋砼盖板涵,主用于农田灌溉排水及路基排水。其结构尺寸均为 1-1、5 Ｍ,基础及涵身均为Ｍ 7、5 浆砌片石,帽石采纳 C25 钢筋混凝土,盖板采纳Ｃ 3 ０钢筋混凝土,洞口两侧均为Ｍ 7、5 浆砌片石,K42+737、319 盖板涵进口为跌水井出口为跌水洞口。2、编制依据1、 《公路工程技术标准》 J Ｔ G Ｂ 01—2 ０１ 42、 《公路桥涵设计通用法律规范》 J Ｔ G Ｄ６ 0-2 ０ 15３、 《公路圬工桥涵设计法律规范》 J Ｔ G D61—２ 0054、 《公路桥涵地基与基础设计法律规范》 JTG Ｄ６ 3—20255、 《公路涵洞设计细则》 Ｊ TG／T D65—０ 4—20 ０ 76、 《公路桥涵施工技术法律规范》 JTG／Ｔ Ｆ 50-20253、盖板涵施工方法及施工工艺３、1 基坑开挖根据设计文件要求,用全站仪确...
