石化变受电施工方案

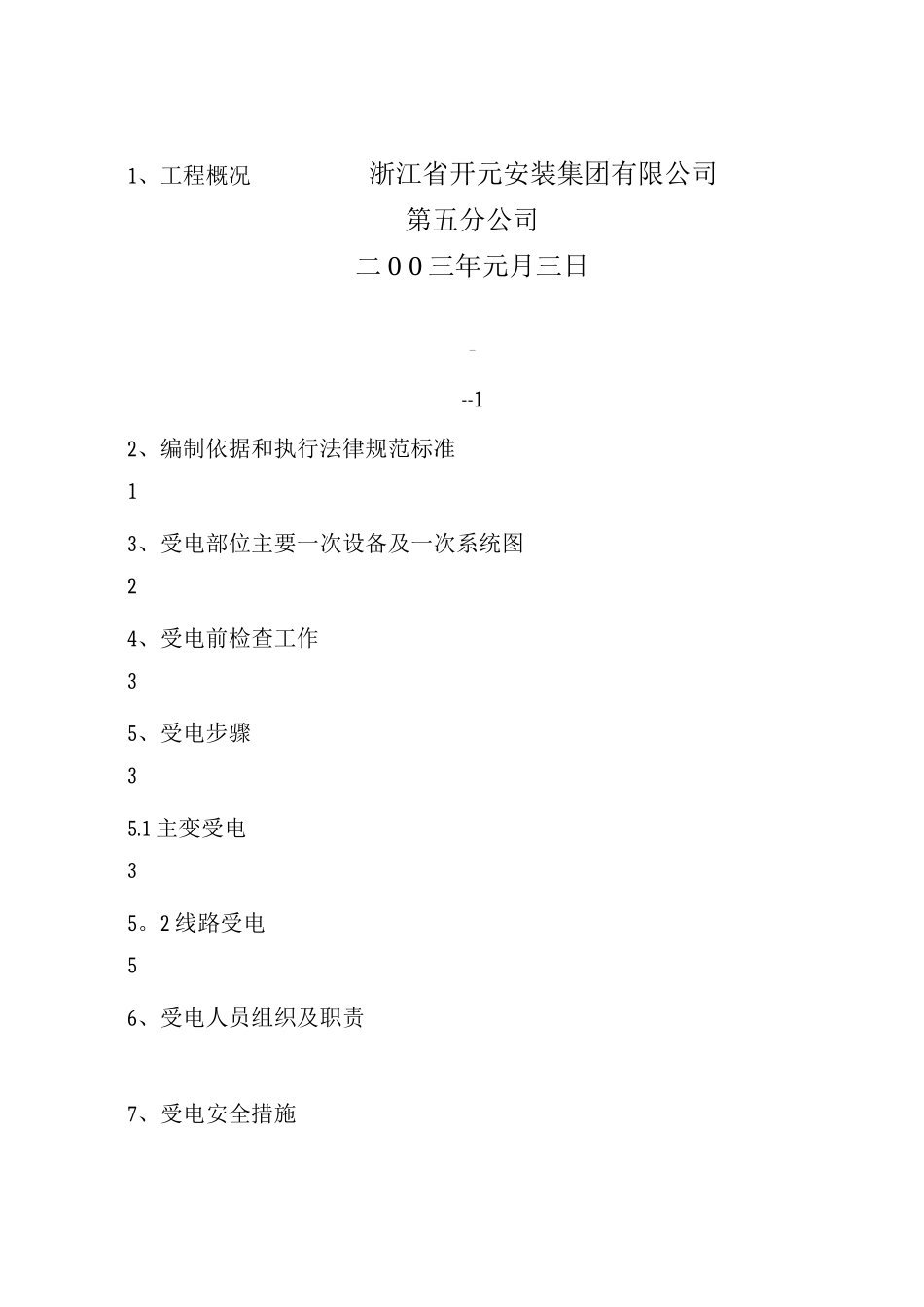

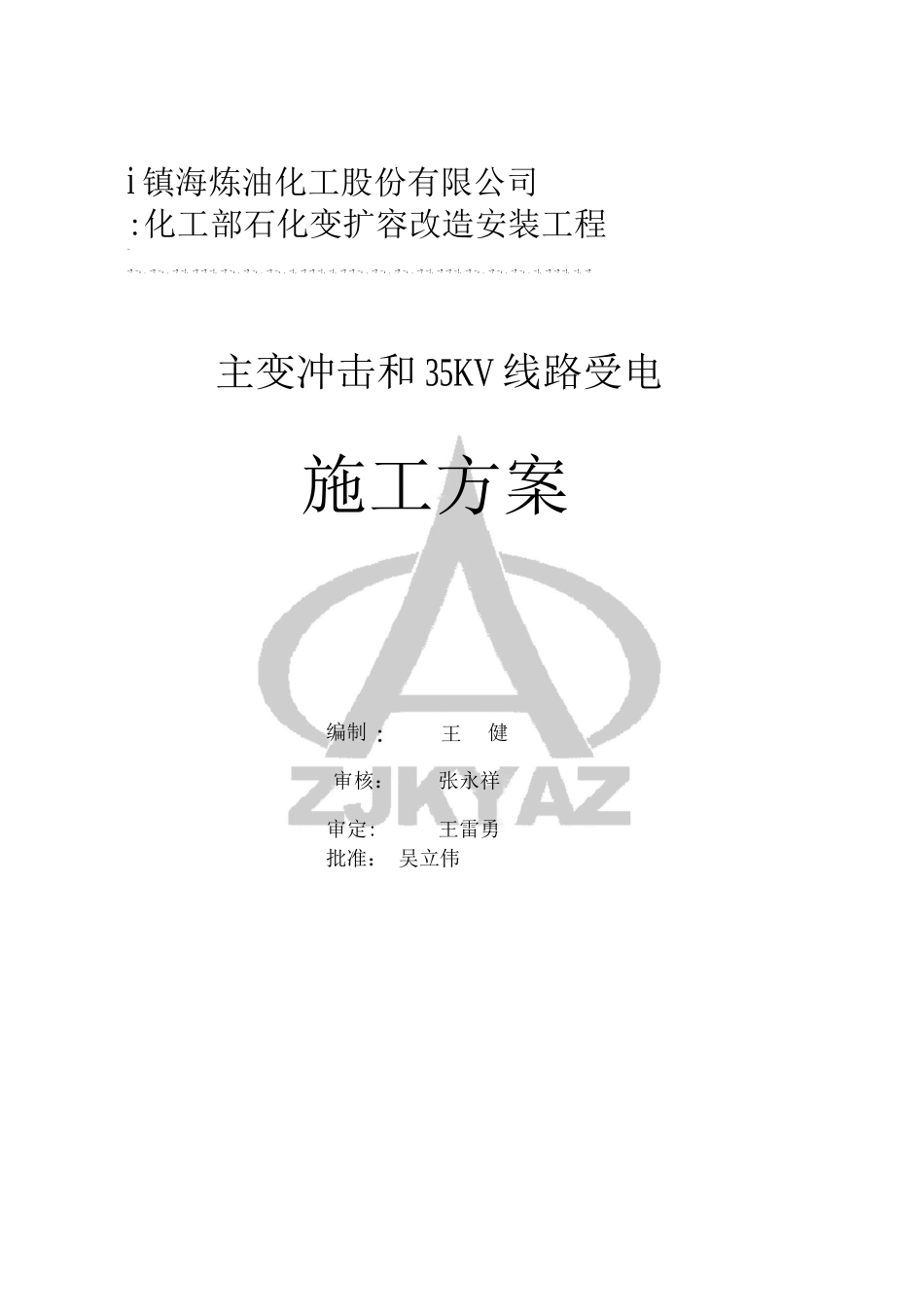

i 镇海炼油化工股份有限公司:化工部石化变扩容改造安装工程--? -：, -? -：, -? -!, -? -? -!, -? -：, -? -：, -? -：, -!, -? -? -!, -!, -? -? -：, -? -：, -? -：, -? -!, -? -? -!, -? -：, -? -：, -? -：, -!, -? -? -!, -!, -?主变冲击和 35KV 线路受电批准： 吴立伟王雷勇编制健王施工方案审核：张永祥审定:浙江省开元安装集团有限公司第五分公司二 0 0 三年元月三日—--12、编制依据和执行法律规范标准13、受电部位主要一次设备及一次系统图24、受电前检查工作35、受电步骤35.1 主变受电35。2 线路受电56、受电人员组织及职责 7、受电安全措施 1、工程概况71、工程概况由镇海炼化工程设计公司设计，浙江省开元安装集团有限公司第五分公 司承建的石化变扩容改造项目是在原有的电荷容量基础上进行扩容。作为 化工部 CFB 锅炉 2 台 50MW 发电机组与电网的联络（以下按命名简称化肥 变）和向新增的下级 35KV 配电室供电，该工程投入运行后将改善镇海炼化 公司整个电网的运行。目前其中的 2#主变和 35KV 配电室中的 7 条线路已 具备送电考核条件。为确保送电顺利进行，特编制此方案。2、编制依据和执行法律规范标准2。1 石化变扩容改造技改项目施工图（01231D）2.2《电气装置安装工程高压电器施工及验收法律规范》GBJ147-902。3《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收 法律规范》GBJ148 — 902.4《电气装置安装工程母线装置施工及验收法律规范》GBJ149-902。5《电气装置安装工程电气设备交接试验标准》GB50150 — 912。6《电气装置安装工程电缆线路施工及验收法律规范》GB50168 — 922。7《电气装置安装工程接地装置施工及验收法律规范》GB50169 — 922.8《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171 —922.9《建筑电气工程施工质量验收法律规范》GB50303-222.10《电力建设安全工作规程》DL591-922。11《继电保护和自动装置技术规程》DL4 — 912。12 化肥厂锅炉煤代油技改项目安装工程电气施工图（M529F6Z —D0201 )3、受电部位主要一次设备及一次系统图3.1 本次受电分 2 个阶段，第 1 阶段的受电范围为石化变 2#主变、35KV 配母联、化新 302 线路、石化 303 线路、化工 304 线路、化肥 305 线路、 电站 306线路、储备 307 线路、油库 308 线路和 3#主变 35KV 侧设备，第 2...
