石材发泡陶瓷复合板施工工法

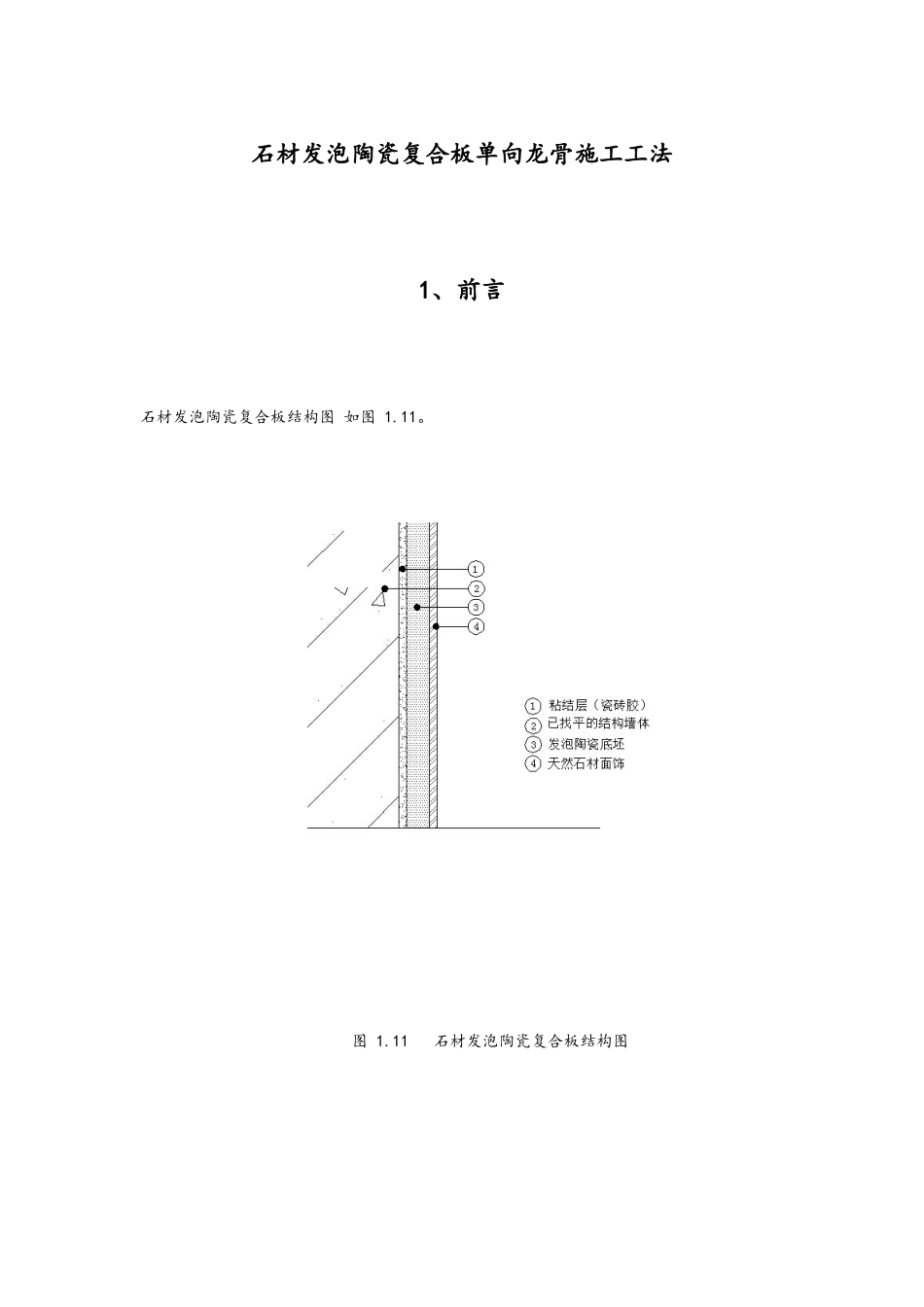

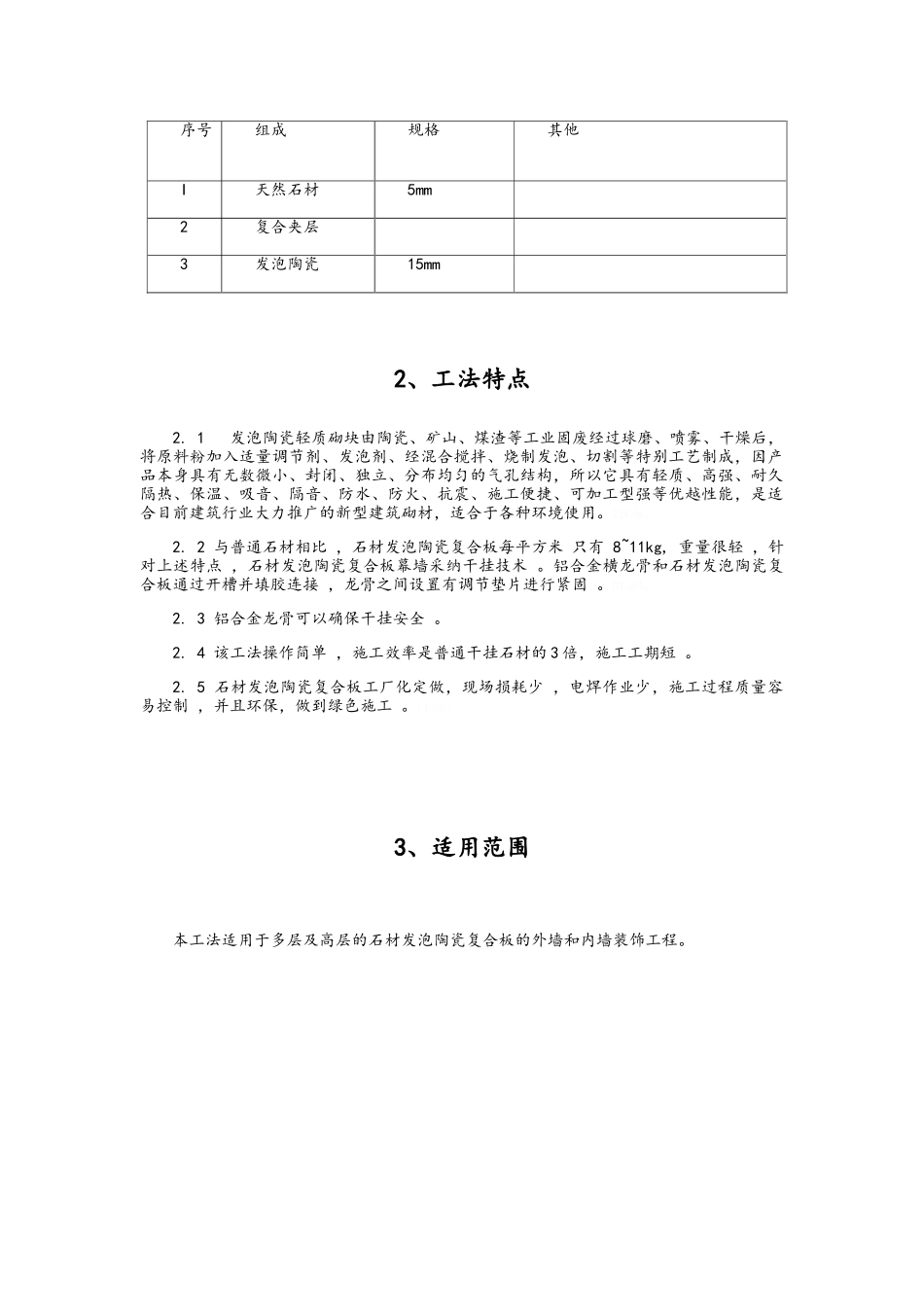

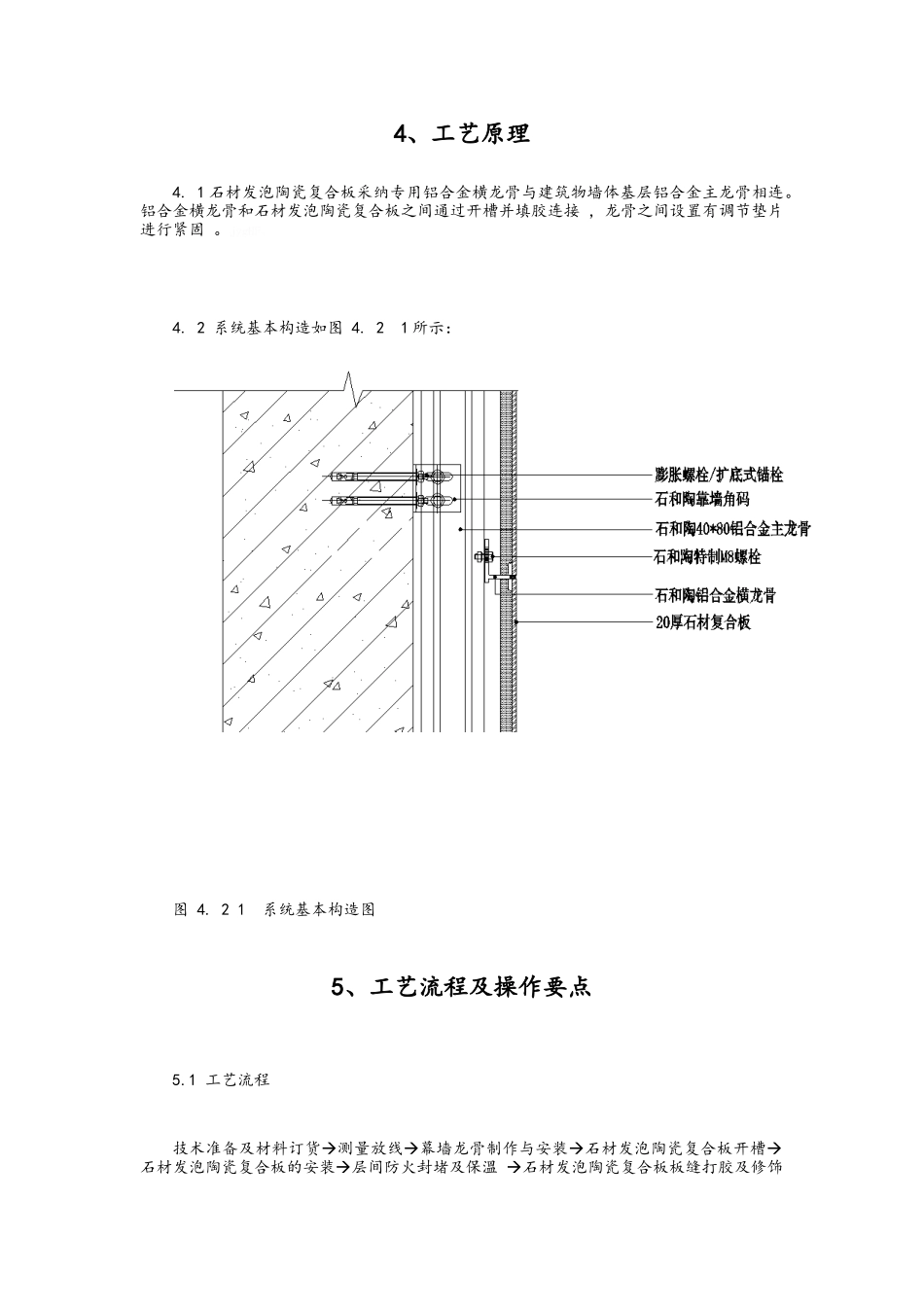

石材发泡陶瓷复合板单向龙骨施工工法1、前言石材发泡陶瓷复合板结构图 如图 1.11。图 1.11石材发泡陶瓷复合板结构图序号组成规格其他I天然石材5mm2复合夹层3发泡陶瓷15mm2、工法特点2. 1 发泡陶瓷轻质砌块由陶瓷、矿山、煤渣等工业固废经过球磨、喷雾、干燥后，将原料粉加入适量调节剂、发泡剂、经混合搅拌、烧制发泡、切割等特别工艺制成，因产品本身具有无数微小、封闭、独立、分布均匀的气孔结构，所以它具有轻质、高强、耐久隔热、保温、吸音、隔音、防水、防火、抗震、施工便捷、可加工型强等优越性能，是适合目前建筑行业大力推广的新型建筑砌材，适合于各种环境使用。7lCdm。2. 2 与普通石材相比 ，石材发泡陶瓷复合板每平方米 只有 8~11kg, 重量很轻 ，针对上述特点 ，石材发泡陶瓷复合板幕墙采纳干挂技术 。铝合金横龙骨和石材发泡陶瓷复合板通过开槽并填胶连接 ，龙骨之间设置有调节垫片进行紧固 。DTaBA。2. 3 铝合金龙骨可以确保干挂安全 。2. 4 该工法操作简单 ，施工效率是普通干挂石材的 3 倍，施工工期短 。2. 5 石材发泡陶瓷复合板工厂化定做，现场损耗少 ，电焊作业少，施工过程质量容易控制 ，并且环保，做到绿色施工 。r1jnC。3、适用范围 本工法适用于多层及高层的石材发泡陶瓷复合板的外墙和内墙装饰工程。4、工艺原理4. 1 石材发泡陶瓷复合板采纳专用铝合金横龙骨与建筑物墙体基层铝合金主龙骨相连。铝合金横龙骨和石材发泡陶瓷复合板之间通过开槽并填胶连接 ，龙骨之间设置有调节垫片进行紧固 。jygHF。4. 2 系统基本构造如图 4. 21 所示：图 4. 2 1 系统基本构造图5、工艺流程及操作要点5.1 工艺流程技术准备及材料订货测量放线幕墙龙骨制作与安装石材发泡陶瓷复合板开槽石材发泡陶瓷复合板的安装层间防火封堵及保溫 石材发泡陶瓷复合板板缝打胶及修饰整理。 fR9Qg。5.2 操作要点5.2.1 技术准备及材料订货根据外墙石材发泡陶瓷复合板装饰设计图纸 ，进行理解与深化设计 。结合原建筑结构图纸 ， 对结构墙体进行试点测 量，绘制放样图 。确认石材发泡陶瓷复合板的纹理效果 ，计算需用材料数量。根据放样图所定编号提出石材发泡陶瓷复合板订购单 。交货时按提交的数量 、规格 、质量标准严格把关 ，并做好成品保护 。v60th。5.2.2 测量放线l 据石材幕墙分割放样图和土建施工单位给出的标高点及轴线位置，采纳线锤 、墨线、 水平仪等测量工具...
