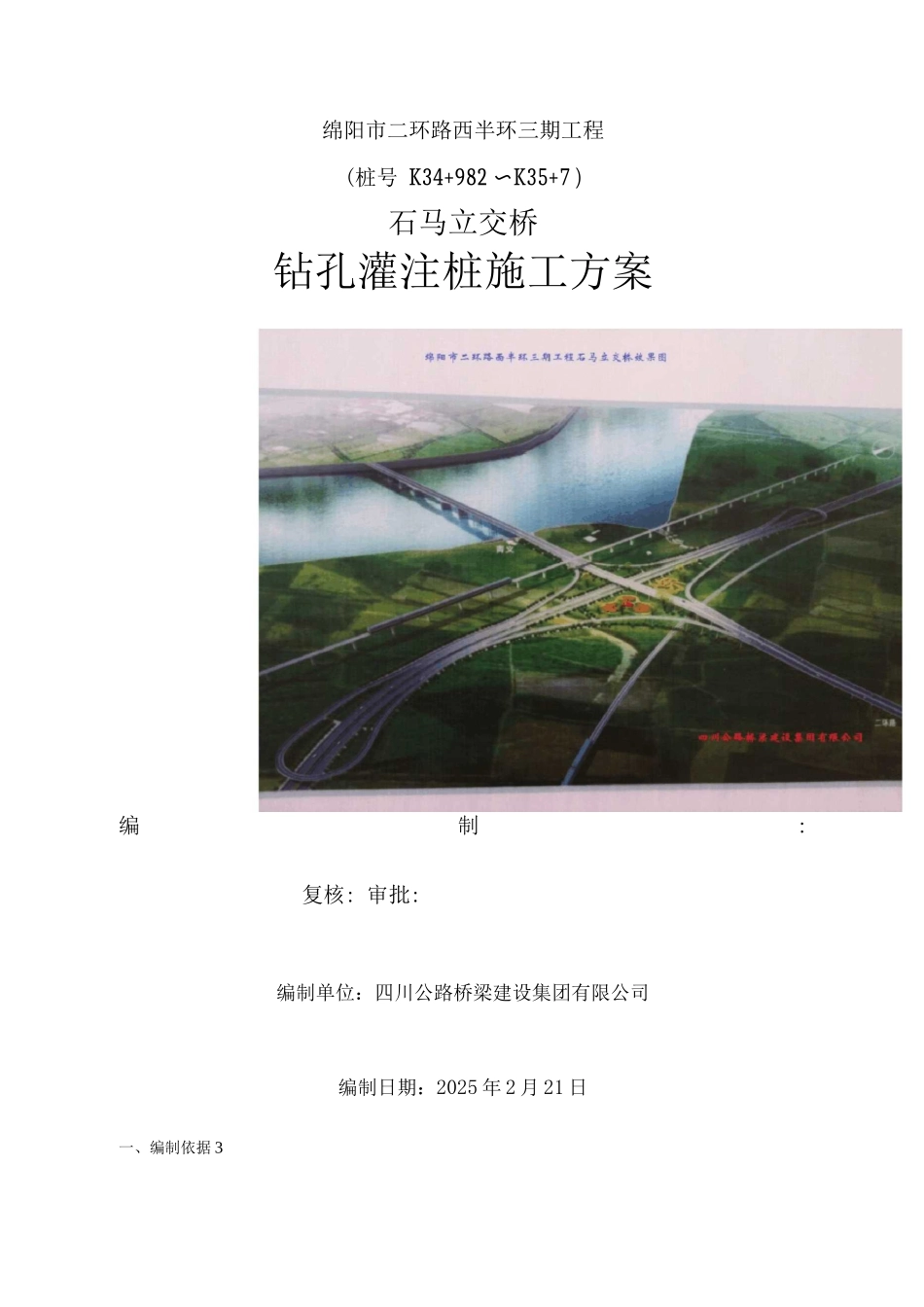

绵阳市二环路西半环三期工程(桩号 K34+982 〜K35+7 )石马立交桥钻孔灌注桩施工方案编制:复核: 审批:编制单位：四川公路桥梁建设集团有限公司编制日期：2025 年 2 月 21 日一、编制依据 3二、工程概况 3（一）、桩基础工程数量 4（二）、人员设备的安排 5（三）、工期安排 6三、施工技术方案 6（一）冲击钻施工工艺 6（二）旋挖钻施工工艺 10（三）终孔检查 14（四）清孔 15五）钢筋笼的制作及安装 15（六）导管的设立 16（七）灌注水下混凝土 17（八）钻孔桩成孔质量事故的预防及处理 19（九）质量控制指标 23（十）混凝土质量检测 23四、安全技术措施 24五、安全责任制度 26一、编制依据(1) 绵阳市二环路西半环三期工程石马立交施工设计图；(2)绵阳市二环路西半环三期工程石马立交工程地质详细勘察 报告；(3) 本标段工程所在地的工程地质、水文地质及地理、气候条件。(4) 工程所在地的现场踏勘资料.(5 )我单位既有施工能力、技术水平以及从事同类或类似工程的 施工经验.(6)设计、施工所涉及的法律规范、规程、标准以及四川省地方有 关行业法规和法令等。主要采纳的技术标准、法律规范和规程如下：《公路桥涵施工技术法律规范》(JTG/T F50 — 2025)；《公路工程质量检验评定标准》JTG。F80/1-24;《混凝土结构工程施工质量验收法律规范》(GB50204 — 22)；《钢筋焊接及验收法律规范》(JGJ18 — 2025);《钢筋焊接接头试验方法》(JGJ/T27 — 21)；《工程测量法律规范》(GB 526-27)；二、工程概况石马立交桥工程位于绵阳市二环路的西半环，属于科教创业园区 内，是石公路和二环路交叉处，设计为全互通立交桥。本立交桥梁结 构主要包括：二环路主线桥，A、B、C、D 右转匝道桥，E、F 回头匝 道桥，石公路改建桥及跨越石公路的人行天桥。全桥梁基础为钢筋混凝土灌注桩，桩直径设计分别为 1。5m、1.8m、2.0m，共 229 根，总计 4837 米.（一）桩基础工程数量石马立交二环路主线桥桩基工程数量表桥梁名 称桩别桥墩编号桩基数量桩基 总长桩基砼量桩基钢筋桩长范围声测 管主线左幅桩径（墩柱）D2 （150cm）ZF1 #〜ZF5#； ZF16#~ZF27#35 根656m2059。 84m172.916T15m 〜32m桩径（墩柱）D180 （135cm）ZF6# 〜ZF15#20 根415。61057.04107.298T19.5m~22.5m主线桩径（墩柱）D2（ 150cm）YF1#〜YF5#; YF15#~YF26#35 根7692414。 66202/702T18m 〜33。5m右幅桩径（墩柱）D180（ 135cm）YF6#...
