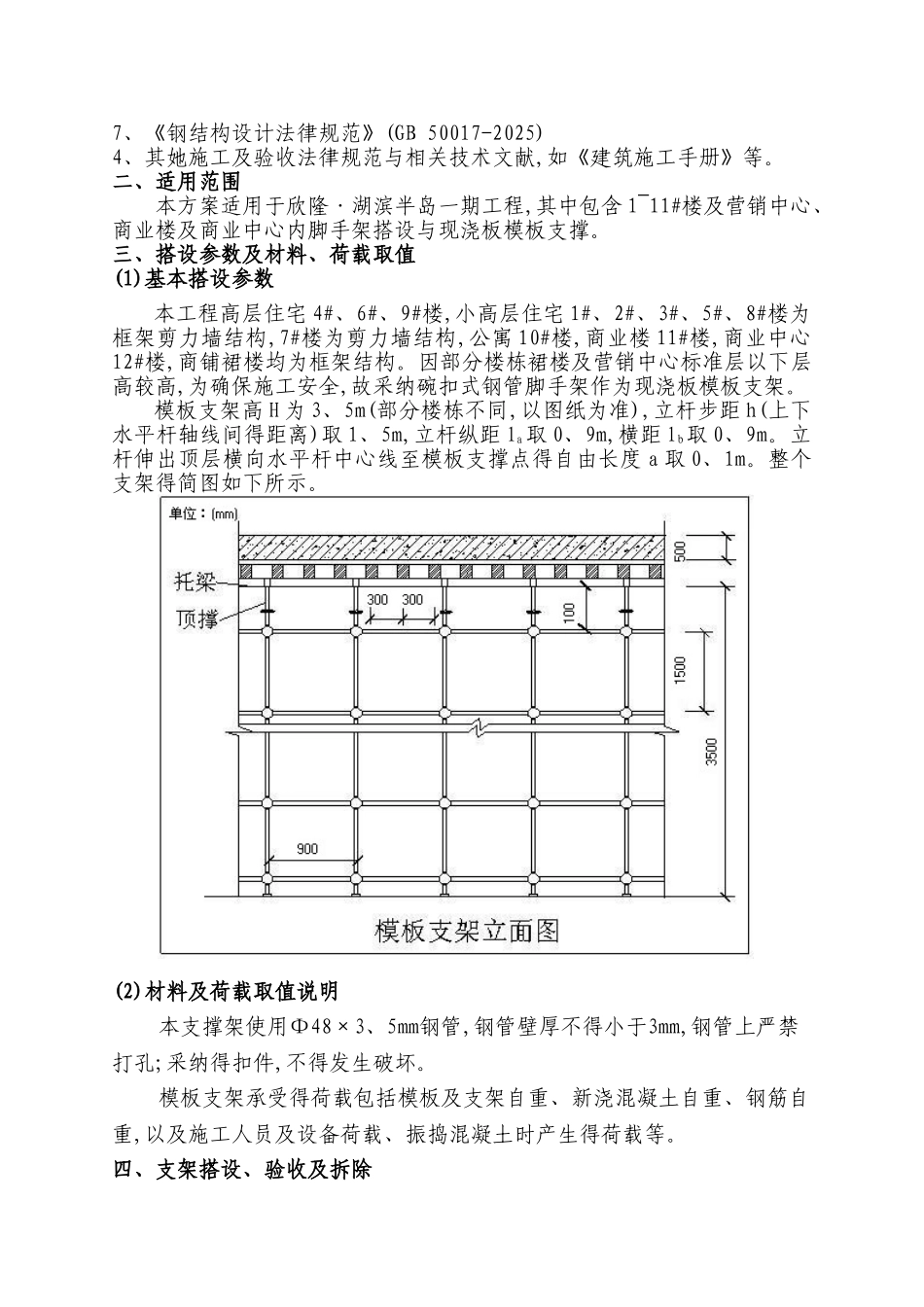

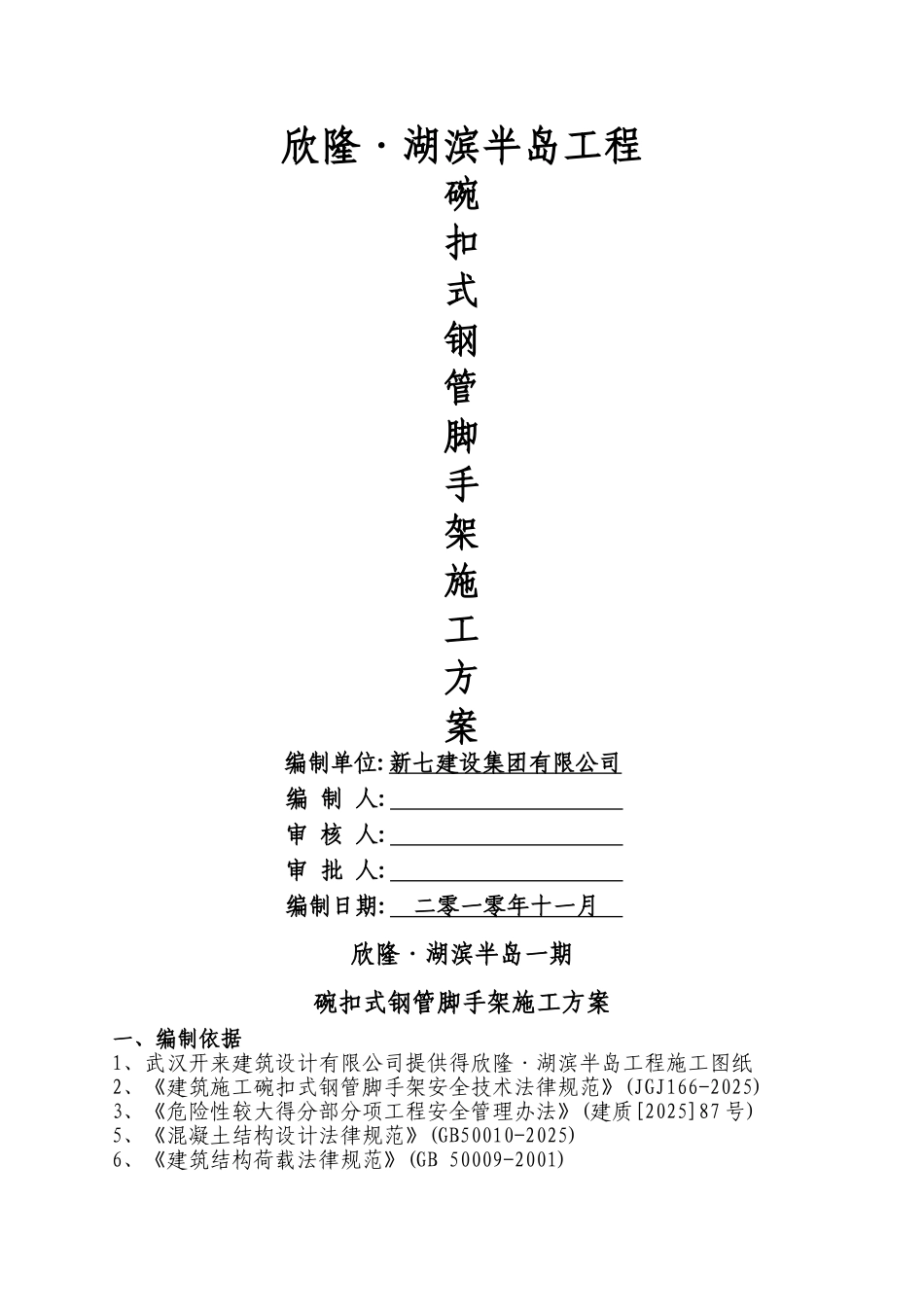

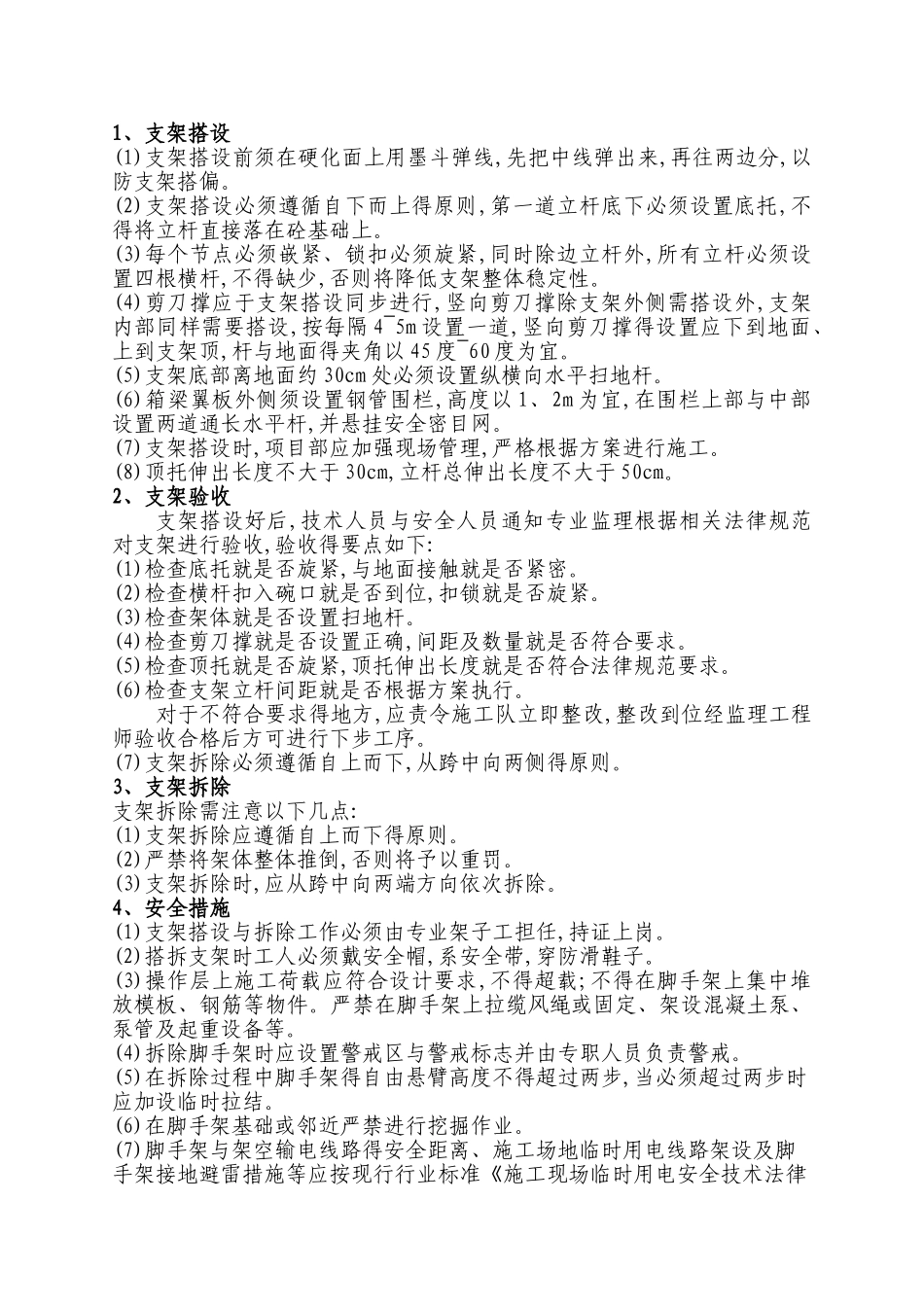

欣隆·湖滨半岛工程碗扣式钢管脚手架施工方案编制单位:新七建设集团有限公司编 制 人: 审 核 人: 审 批 人: 编制日期: 二零一零年十一月 欣隆·湖滨半岛一期碗扣式钢管脚手架施工方案一、编制依据1、武汉开来建筑设计有限公司提供得欣隆·湖滨半岛工程施工图纸2、《建筑施工碗扣式钢管脚手架安全技术法律规范》(JGJ166-2025)3、《危险性较大得分部分项工程安全管理办法》(建质[2025]87 号)5、《混凝土结构设计法律规范》(GB50010-2025)6、《建筑结构荷载法律规范》(GB 50009-2001)7、《钢结构设计法律规范》(GB 50017-2025)4、其她施工及验收法律规范与相关技术文献,如《建筑施工手册》等。二、适用范围本方案适用于欣隆·湖滨半岛一期工程,其中包含 1~11#楼及营销中心、商业楼及商业中心内脚手架搭设与现浇板模板支撑。三、搭设参数及材料、荷载取值(1)基本搭设参数本工程高层住宅 4#、6#、9#楼,小高层住宅 1#、2#、3#、5#、8#楼为框架剪力墙结构,7#楼为剪力墙结构,公寓 10#楼,商业楼 11#楼,商业中心12#楼,商铺裙楼均为框架结构。因部分楼栋裙楼及营销中心标准层以下层高较高,为确保施工安全,故采纳碗扣式钢管脚手架作为现浇板模板支架。模板支架高 H 为 3、5m(部分楼栋不同,以图纸为准),立杆步距 h(上下水平杆轴线间得距离)取 1、5m,立杆纵距 la取 0、9m,横距 lb取 0、9m。立杆伸出顶层横向水平杆中心线至模板支撑点得自由长度 a 取 0、1m。整个支架得简图如下所示。 (2)材料及荷载取值说明本支撑架使用Φ48×3、5mm钢管,钢管壁厚不得小于3mm,钢管上严禁打孔;采纳得扣件,不得发生破坏。模板支架承受得荷载包括模板及支架自重、新浇混凝土自重、钢筋自重,以及施工人员及设备荷载、振捣混凝土时产生得荷载等。四、支架搭设、验收及拆除 1、支架搭设(1)支架搭设前须在硬化面上用墨斗弹线,先把中线弹出来,再往两边分,以防支架搭偏。(2)支架搭设必须遵循自下而上得原则,第一道立杆底下必须设置底托,不得将立杆直接落在砼基础上。(3)每个节点必须嵌紧、锁扣必须旋紧,同时除边立杆外,所有立杆必须设置四根横杆,不得缺少,否则将降低支架整体稳定性。(4)剪刀撑应于支架搭设同步进行,竖向剪刀撑除支架外侧需搭设外,支架内部同样需要搭设,按每隔 4~5m 设置一道,竖向剪刀撑得设置应下到地面、上到支架顶,杆与地面得夹角以 45 度~60 度为宜。(5)支架底部离地面约 30cm 处必须设置纵横向水平扫地杆。(6)箱梁翼板外侧须...
