管道支架吊架安装

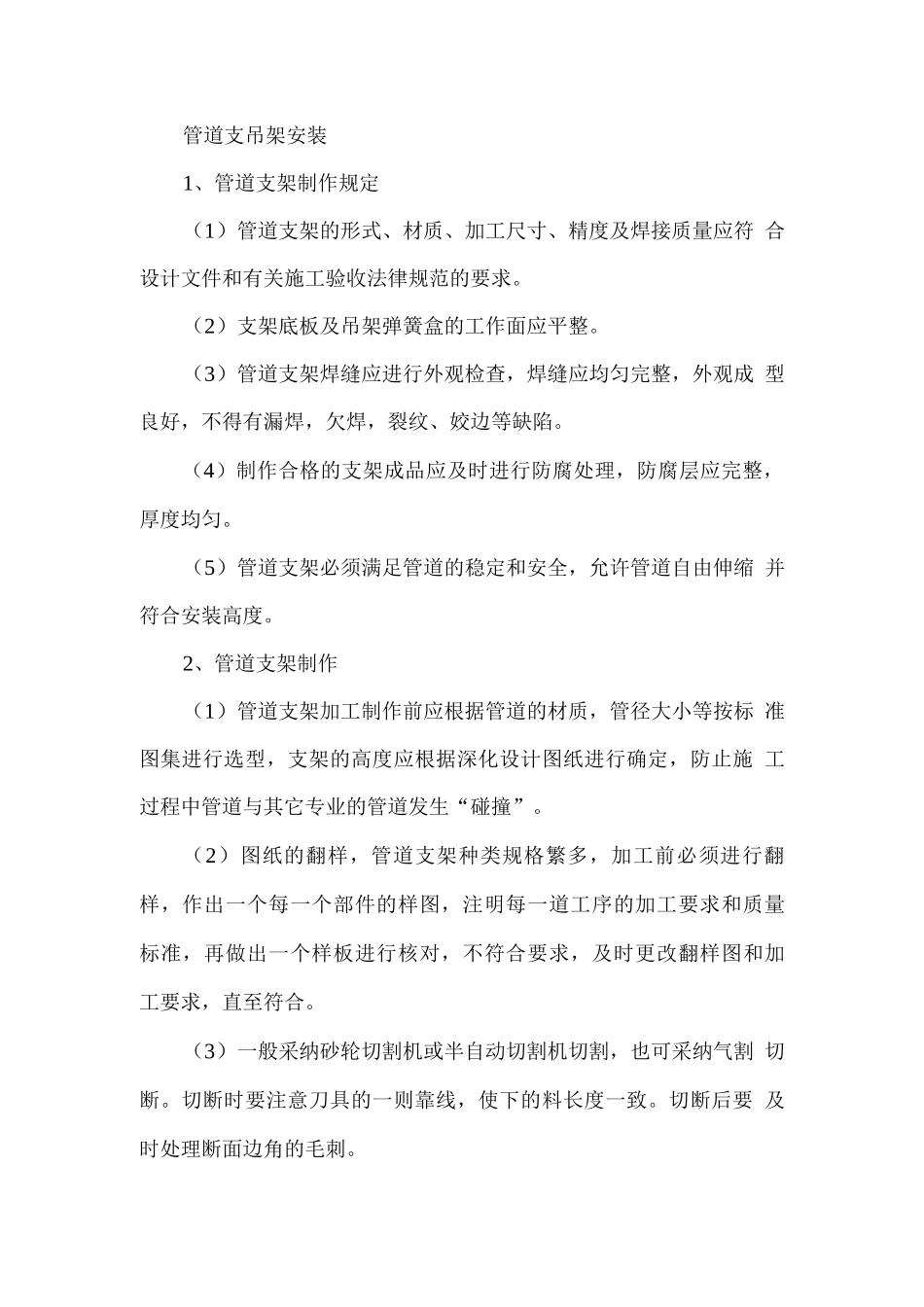

管道支吊架安装1、管道支架制作规定（1）管道支架的形式、材质、加工尺寸、精度及焊接质量应符 合设计文件和有关施工验收法律规范的要求。（2）支架底板及吊架弹簧盒的工作面应平整。（3）管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成 型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。（4）制作合格的支架成品应及时进行防腐处理，防腐层应完整， 厚度均匀。（5）管道支架必须满足管道的稳定和安全，允许管道自由伸缩 并符合安装高度。2、管道支架制作（1）管道支架加工制作前应根据管道的材质，管径大小等按标 准图集进行选型，支架的高度应根据深化设计图纸进行确定，防止施 工过程中管道与其它专业的管道发生“碰撞”。（2）图纸的翻样，管道支架种类规格繁多，加工前必须进行翻 样，作出一个每一个部件的样图，注明每一道工序的加工要求和质量 标准，再做出一个样板进行核对，不符合要求，及时更改翻样图和加 工要求，直至符合。（3）一般采纳砂轮切割机或半自动切割机切割，也可采纳气割 切断。切断时要注意刀具的一则靠线，使下的料长度一致。切断后要 及时处理断面边角的毛刺。（4）对需要做相对滑动、滚动的表面，一般要做车、铣、刨等 作业，无施工条件用磨光机把加工面磨光滑。使工件表面达到设计要 求的粗糙度。其它型钢的切割表面一般不做表面处理，而只是做边角 的倒角处理。（5）管道需要钻孔的部位，应采纳手电钻机机和台钻，钻空前 要按翻样图在下好的型钢上划十字线，并在交点上打样冲眼，然后钻 孔，钻孔要一次钻透，钻后要用锉刀将毛边锉平。（6）对有弯曲要求的部件，应先做个磨具，用挤压或滚压法进 行弯曲。（7）组装焊接。需要组装焊接的支架，要先划出定位线，组对 时先点焊，经复查合格后再进行满焊，焊接质量必须符合焊接质量标 准，焊缝高度必须达到，不得有夹渣、裂纹、未焊透等。（8）支架的焊接应由合格焊工施焊，管道支、吊架焊接后应进 行外观检查，不得有漏焊、欠焊、裂纹、烧穿、咬边等缺陷，焊缝附 近的飞溅物应予清理。（9）放样和号料时，应根据管架的加工工艺要求预留相应的切 割和加工裕量。（10）钢板、型钢不宜使用氧乙块焰切割，一般宜机械切断，切 断后应清除毛刺。（11）采纳手工、半自动切割时，应清除熔渣和飞溅物，其切割 质量应符合下列要求：手工切割的切割线与号料线的偏差不大于 2mm，半自动切割不大 于 1.5mm;切端面不垂直度不大于工件厚度的 10%,且不大于...
