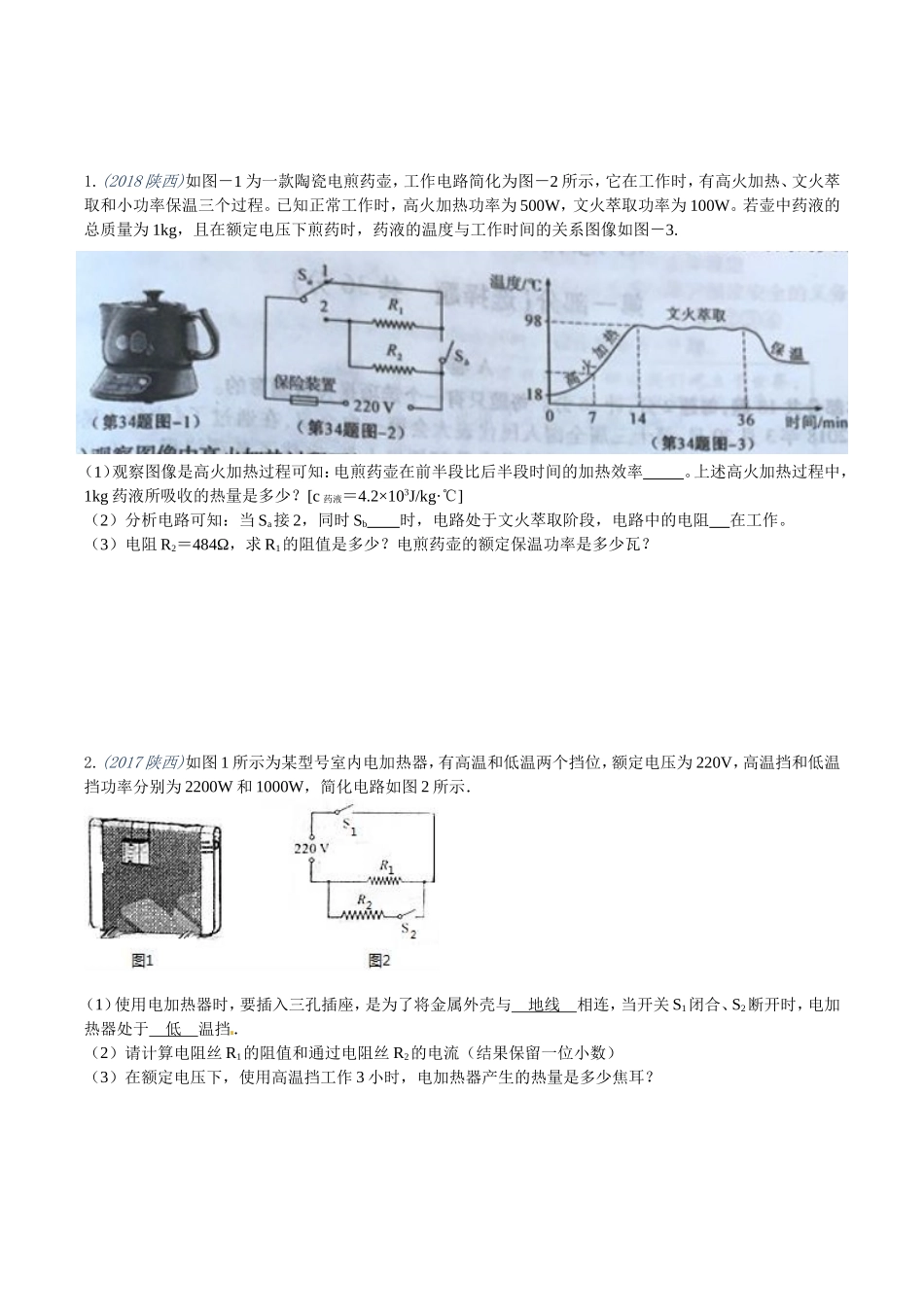

1.(2018陕西)如图－1为一款陶瓷电煎药壶，工作电路简化为图－2所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程。已知正常工作时，高火加热功率为500W，文火萃取功率为100W。若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系图像如图－3.（1）观察图像是高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率。上述高火加热过程中，1kg药液所吸收的热量是多少？[c药液＝4.2×103J/kg·℃]（2）分析电路可知：当Sa接2，同时Sb时，电路处于文火萃取阶段，电路中的电阻在工作。（3）电阻R2＝484Ω，求R1的阻值是多少？电煎药壶的额定保温功率是多少瓦？2.(2017陕西)如图1所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图2所示．（1）使用电加热器时，要插入三孔插座，是为了将金属外壳与地线相连，当开关S1闭合、S2断开时，电加热器处于低温挡．（2）请计算电阻丝R1的阻值和通过电阻丝R2的电流（结果保留一位小数）（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量是多少焦耳？3.(2016陕西)如图-1为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V。水箱装水最多0.3kg，加热功率有大小两个挡位。设计师最初设计的内部电路有如图-2甲、乙两种接法，其中电热丝R1=56Ω，R2=44Ω.⑴高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速___________成小水珠，放出热量，将衣服熨平（填物态变化名称）。⑵如果选择甲电路，电路中最大电流为______A;如果选择乙电路，电路中最大电流为_________A,由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.2A,故设计师最终选择了甲电路。（计算结果保留一位小数）4分别计算这款挂烫机两个挡位的额定功率。⑷若将水箱中0.22kg的水从25℃加热到100℃，挂烫机至少需要加热多长时间？[水的比热容c=4.2×103J/(kg·℃)]4.(2015陕西)如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出。其相关参数如下表所示。(1)小厨宝正常工作时的电阻是多大？（计算结果保留一位小数）⑵要把满箱水从15加热到38，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？[c水=4.2×103J/（kg·℃）]⑶小丽了解到有一种速热式电热水器，额定功率为5000W，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水。小丽家的电能表允许通过的最大电流为10A，通过计算说明在她家的电路中能否安装这种电热水器。产品名称储水式小厨宝额定电压220V额定功率1200W最高温度75℃额定容量6.0L5.(2014陕西)中国有着悠久的茶文化历史，不同的茶叶冲泡方式不同，图甲所示为一煮茶器，图乙是它工作电路的简化图。接通电源后，当水温达到沸点时温控开关自动断开。沸腾后，当水温降低到800C时温控开关再次闭合，直到水温升到850C时电路再次断开。它的铭牌如下表所示：（1）水沸腾后，煮茶器能将水温保持在800C到850C之间，原因是_____（填写选项前的字母）。A．发热管的功率变小B．发热管间歇性工作C．温控开关闭合时，电路中的电流减小了（2）若指示灯开始工作时的电压为55V，与它串联的电阻是560kΩ，通过指示灯的电流是多少mA?（计算结果保留两位小数）（3）煮茶器正常工作时，发热管的阻值是多少？若把质量为0.8kg的水从210C加热到960C所用时间8min，加热效率是多大？[c水＝4.2×103J/(kg.0C)]6.(2013陕西)图示为某种家用电热水器工作电路的简化图．表中为其三种加热模式的相关参数．（1）该电热水器的插头应接入孔插座．（2）若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流是多少？产生的热量是多少？（计算结果保留两位小数）（3）若该电热水器连续正常工作15min，消耗电能0.55．通过计算说明该电热水器采用了哪种加热模式．7.(2012陕西)图示为一款有高、低温两档的蒸汽电熨斗电路原理图．R1、、R2为电热丝，其中R2=242，水升温并汽化成水蒸气，从而熨烫衣服．(1)电热丝是利用电流的效应工作的．分析电路图，闭合S1，当S2时，电熨斗处于高温档。(2)电...
