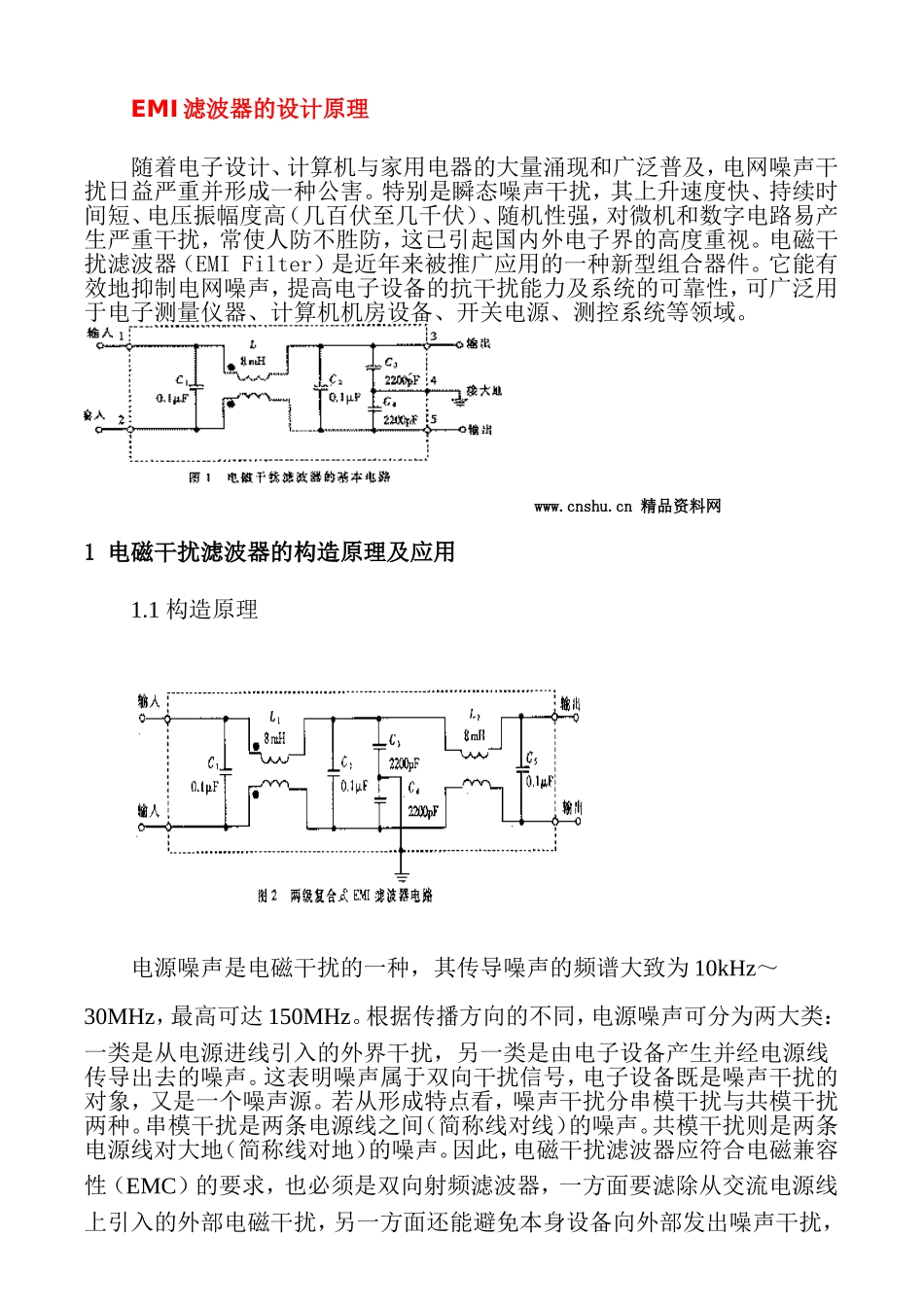

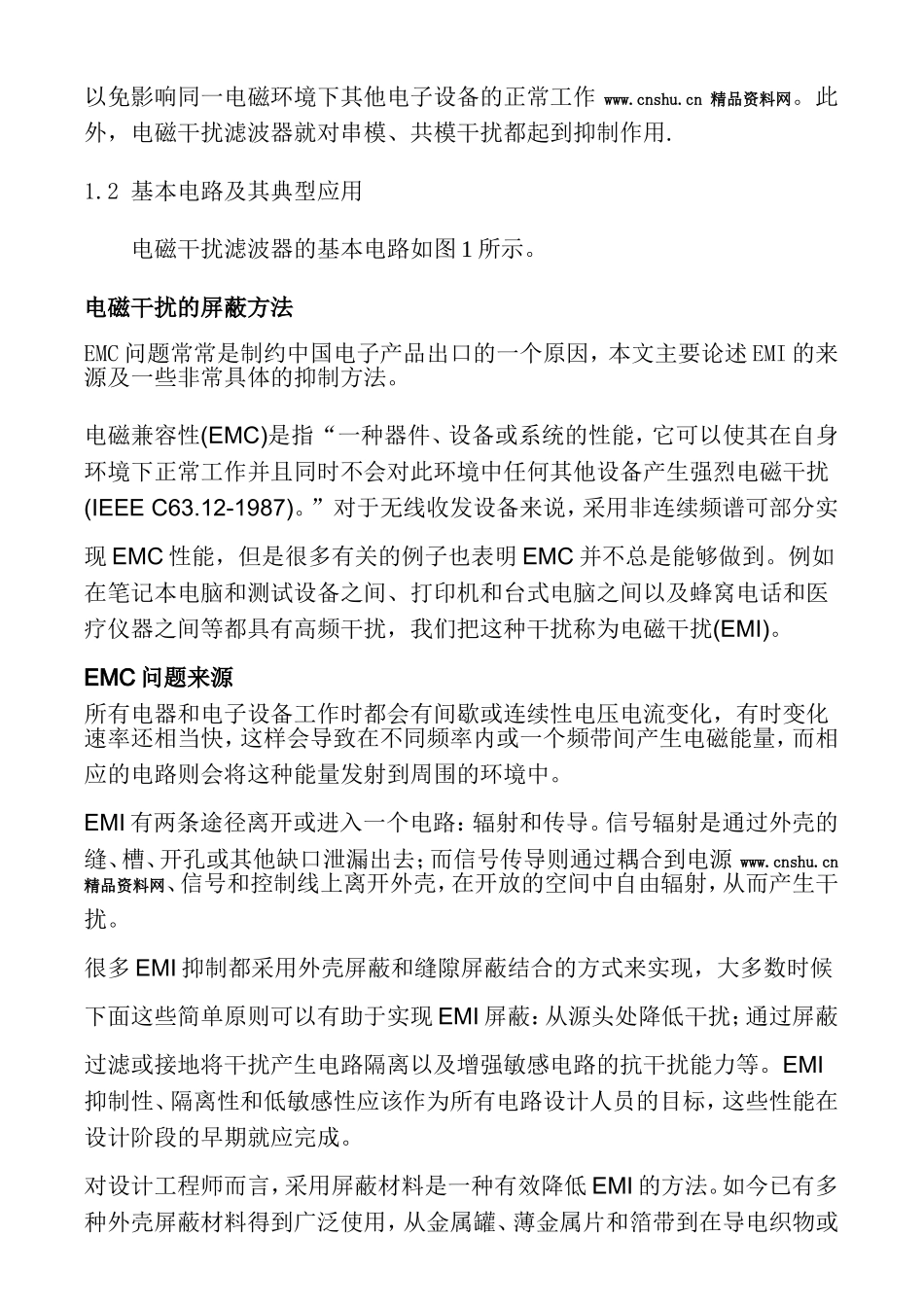

EMI滤波器的设计原理随着电子设计、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高（几百伏至几千伏）、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。电磁干扰滤波器（EMIFilter）是近年来被推广应用的一种新型组合器件。它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。www.cnshu.cn精品资料网1电磁干扰滤波器的构造原理及应用1.1构造原理电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz～30MHz，最高可达150MHz。根据传播方向的不同，电源噪声可分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。这表明噪声属于双向干扰信号，电子设备既是噪声干扰的对象，又是一个噪声源。若从形成特点看，噪声干扰分串模干扰与共模干扰两种。串模干扰是两条电源线之间（简称线对线）的噪声。共模干扰则是两条电源线对大地（简称线对地）的噪声。因此，电磁干扰滤波器应符合电磁兼容性（EMC）的要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作www.cnshu.cn精品资料网。此外，电磁干扰滤波器就对串模、共模干扰都起到抑制作用.1.2基本电路及其典型应用电磁干扰滤波器的基本电路如图1所示。电磁干扰的屏蔽方法EMC问题常常是制约中国电子产品出口的一个原因，本文主要论述EMI的来源及一些非常具体的抑制方法。电磁兼容性(EMC)是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其他设备产生强烈电磁干扰(IEEEC63.12-1987)。”对于无线收发设备来说，采用非连续频谱可部分实现EMC性能，但是很多有关的例子也表明EMC并不总是能够做到。例如在笔记本电脑和测试设备之间、打印机和台式电脑之间以及蜂窝电话和医疗仪器之间等都具有高频干扰，我们把这种干扰称为电磁干扰(EMI)。EMC问题来源所有电器和电子设备工作时都会有间歇或连续性电压电流变化，有时变化速率还相当快，这样会导致在不同频率内或一个频带间产生电磁能量，而相应的电路则会将这种能量发射到周围的环境中。EMI有两条途径离开或进入一个电路：辐射和传导。信号辐射是通过外壳的缝、槽、开孔或其他缺口泄漏出去；而信号传导则通过耦合到电源www.cnshu.cn精品资料网、信号和控制线上离开外壳，在开放的空间中自由辐射，从而产生干扰。很多EMI抑制都采用外壳屏蔽和缝隙屏蔽结合的方式来实现，大多数时候下面这些简单原则可以有助于实现EMI屏蔽：从源头处降低干扰；通过屏蔽过滤或接地将干扰产生电路隔离以及增强敏感电路的抗干扰能力等。EMI抑制性、隔离性和低敏感性应该作为所有电路设计人员的目标，这些性能在设计阶段的早期就应完成。对设计工程师而言，采用屏蔽材料是一种有效降低EMI的方法。如今已有多种外壳屏蔽材料得到广泛使用，从金属罐、薄金属片和箔带到在导电织物或卷带上喷射涂层及镀层(如导电漆及锌线喷涂等)。无论是金属还是涂有导电层的塑料，一旦设计人员确定作为外壳材料之后，就可着手开始选择衬垫。金属屏蔽效率可用屏蔽效率(SE)对屏蔽罩的适用性进行评估，其单位是分贝，计算公式为SEdB=A+R+B其中A：吸收损耗(dB)R：反射损耗(dB)B：校正因子(dB)(适用于薄屏蔽罩内存在多个反射的情况)一个简单的屏蔽罩会使所产生的电磁场强度降至最初的十分之一，即SE等于20dB；而有些场合可能会要求将场强降至为最初的十万分之一，即SE要等于100dB。吸收损耗是指电磁波穿过屏蔽罩时能量损耗的数量，吸收损耗计算式www.cnshu.cn精品资料网为AdB=1.314(f×σ×μ)1/2×t其中f：频率(MHz)μ：铜的导磁率σ：铜的导电率t：屏蔽罩厚度反射损耗(近场)的大小取决于电磁波产生源的性质以及与波源的距离。对于杆状或直线形发射天线而言，离波源越近波阻越高，然后随着与波源距离...
