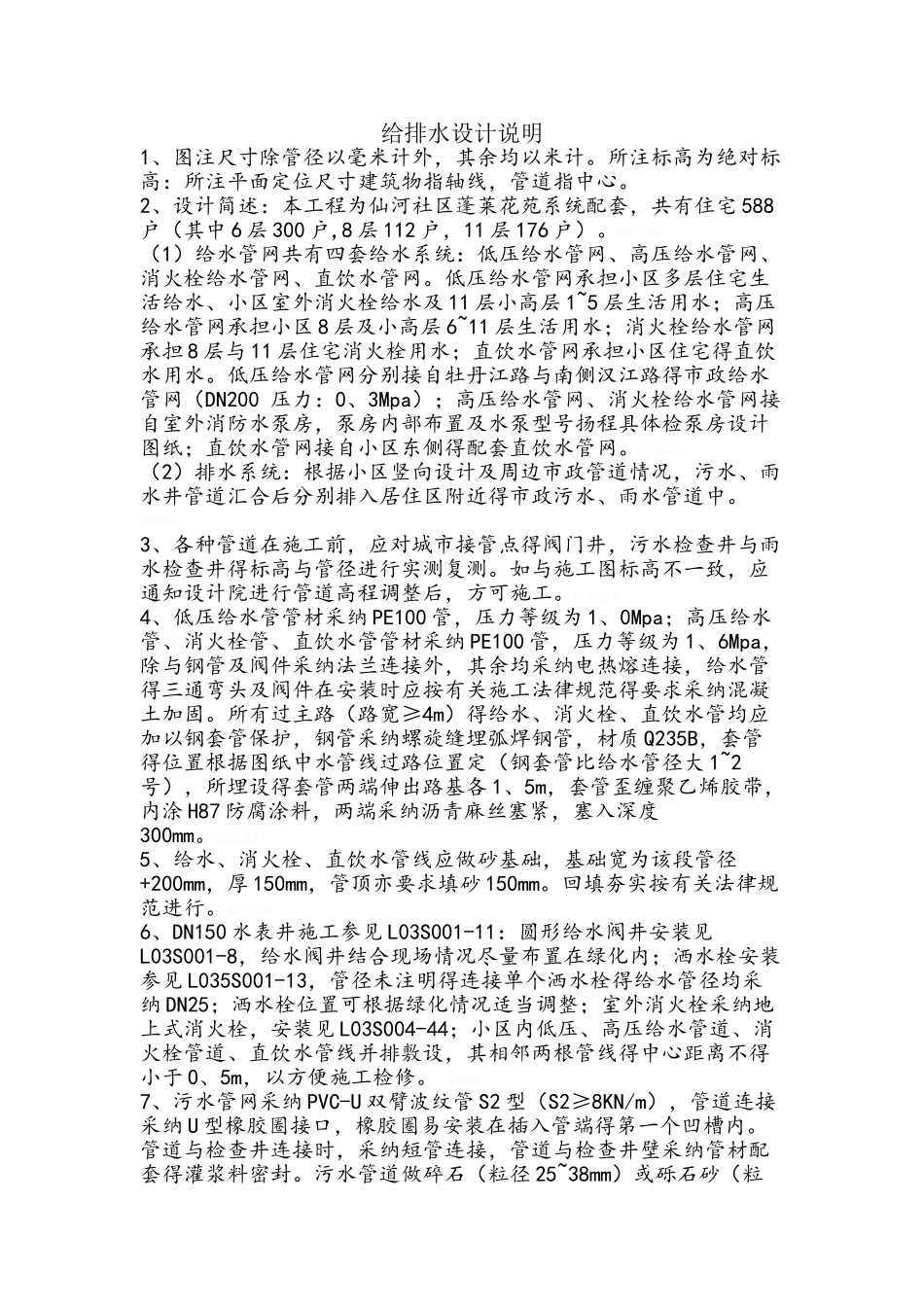

给排水设计说明

给排水设计说明1、图注尺寸除管径以毫米计外，其余均以米计。所注标高为绝对标高：所注平面定位尺寸建筑物指轴线，管道指中心。2、设计简述：本工程为仙河社区蓬莱花苑系统配套，共有住宅 588户（其中 6 层 300 户,8 层 112 户，11 层 176 户）。BdFjr6m。（1）给水管网共有四套给水系统：低压给水管网、高压给水管网、消火栓给水管网、直饮水管网。低压给水管网承担小区多层住宅生活给水、小区室外消火栓给水及 11 层小高层 1~5 层生活用水；高压给水管网承担小区 8 层及小高层 6~11 层生活用水；消火栓给水管网承担 8 层与 11 层住宅消火栓用水；直饮水管网承担小区住宅得直饮水用水。低压给水管网分别接自牡丹江路与南侧汉江路得市政给水管网（DN200 压力：0、3Mpa）；高压给水管网、消火栓给水管网接自室外消防水泵房，泵房内部布置及水泵型号扬程具体检泵房设计图纸；直饮水管网接自小区东侧得配套直饮水管网。ScYKOTd。（2）排水系统：根据小区竖向设计及周边市政管道情况，污水、雨水井管道汇合后分别排入居住区附近得市政污水、雨水管道中。xMbX93c。3、各种管道在施工前，应对城市接管点得阀门井，污水检查井与雨水检查井得标高与管径进行实测复测。如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。DeTxGFS。4、低压给水管管材采纳 PE100 管，压力等级为 1、0Mpa；高压给水管、消火栓管、直饮水管管材采纳 PE100 管，压力等级为 1、6Mpa，除与钢管及阀件采纳法兰连接外，其余均采纳电热熔连接，给水管得三通弯头及阀件在安装时应按有关施工法律规范得要求采纳混凝土加固。所有过主路（路宽≥4m）得给水、消火栓、直饮水管均应加以钢套管保护，钢管采纳螺旋缝埋弧焊钢管，材质 Q235B，套管得位置根据图纸中水管线过路位置定（钢套管比给水管径大 1~2号），所埋设得套管两端伸出路基各 1、5m，套管歪缠聚乙烯胶带，内涂 H87 防腐涂料，两端采纳沥青麻丝塞紧，塞入深度300mm。GAELJhT。5、给水、消火栓、直饮水管线应做砂基础，基础宽为该段管径+200mm，厚 150mm，管顶亦要求填砂 150mm。回填夯实按有关法律规范进行。8b7bgfW。6、DN150 水表井施工参见 L03S001-11：圆形给水阀井安装见L03S001-8，给水阀井结合现场情况尽量布置在绿化内；洒水栓安装参见 L035S001-13，管径未注明得连接单个洒水栓得给水管径均采纳 DN25；洒水栓位置可根据绿化情况适当调整；室外消火栓采纳地上...
