给水、中水管道施工方案VIP专享

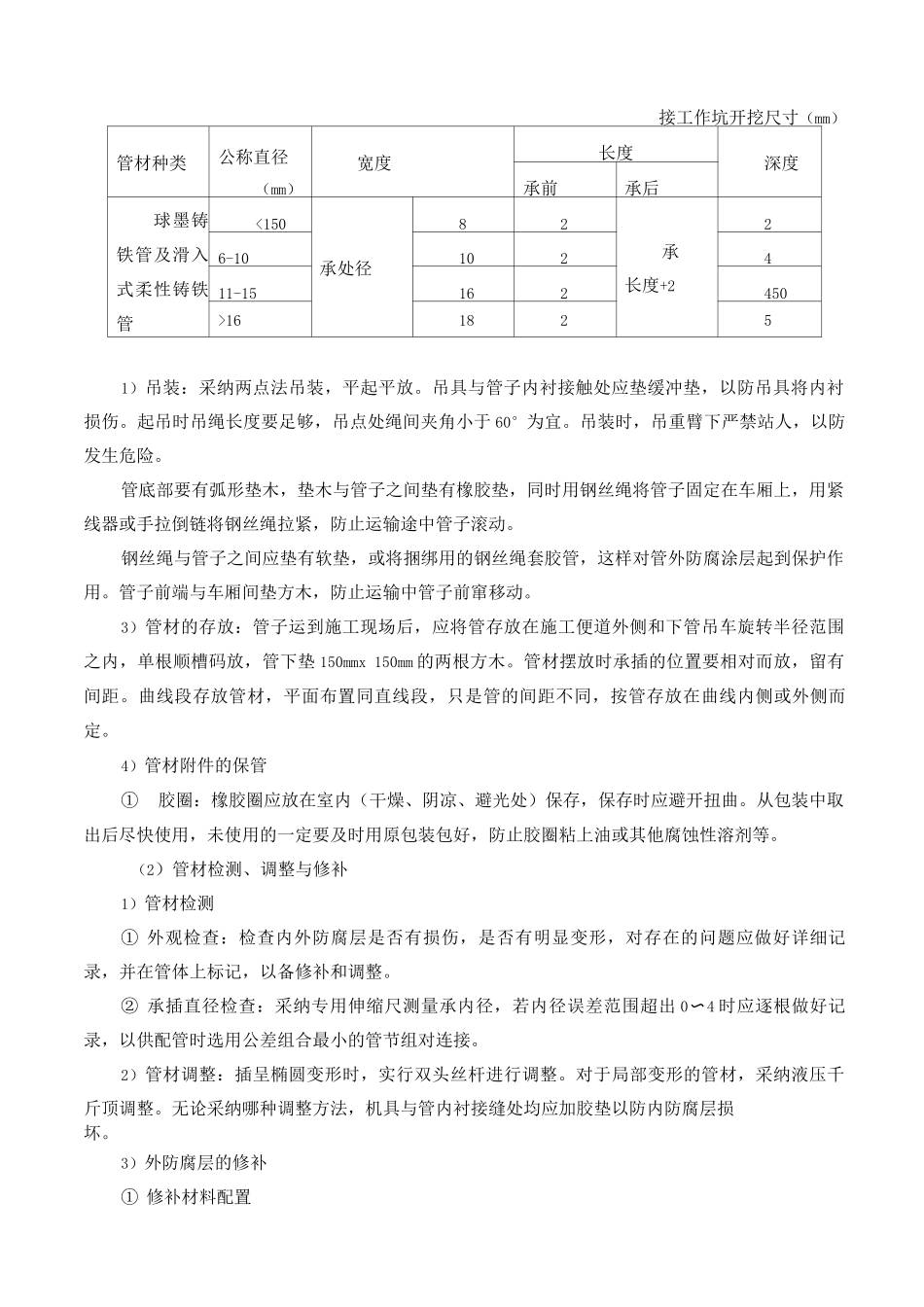

给水、中水管道施工方案本工程给水、中水管道，其管材采纳球墨铸铁管，直埋式铺设。一、工艺流程1. 给水管道开挖沟槽一下管一打一上胶圈一对 一撞 一阀门及管件安装一管顶 50 顷以下回填一打压试验一严密性试验一沟槽回填一冲洗消毒一验收2. 中水管道开挖沟槽一下管一打一上胶圈一对一撞一阀门及管件安装一管顶 50cm 以下回填一打压试验一严密性试验一沟槽回填一验收二、操作工艺1.沟槽开挖及验槽(1) 采纳机械开挖，槽底预留 15cm 由人工清底，土方开挖时禁止超挖，遇有松软地基应会同设计及质量检查部门共同确定处理措施。假如遇地下管线，采纳人工开挖。⑵ 挖槽土方处置按现场暂存、外弃相结合的原则进行⑶ 土方开挖时，向机械司机和测量人员做详细交底，有专人指挥土方工程，施工中遇到不明管线妥善保护并及时通知有关部门处理。(4) 验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。若设计无规定时，每侧工作宽度可参照下表。管道结构每侧宽度管道结构宽度(mm)每侧工作宽度(m)无排水沟有排水沟2-50. 30. 456-100. 40. 5511-150. 60. 7516-200. 80. 85220. 81. 0241. 01. 0261. 01. 02.管道垫层直埋管道一般铺设砂垫层，砂垫层的平整度、高程、厚度、宽度、密实度应符合设计要求。3.下管管材的吊装、运输与存放接工作坑开挖尺寸（mm）管材种类公称直径（mm）宽度长度深度承前承后球墨铸铁管及滑入式柔性铸铁管<150承处径82承长度+226-10102411-15162450>1618251）吊装：采纳两点法吊装，平起平放。吊具与管子内衬接触处应垫缓冲垫，以防吊具将内衬损伤。起吊时吊绳长度要足够，吊点处绳间夹角小于 60°为宜。吊装时，吊重臂下严禁站人，以防发生危险。管底部要有弧形垫木，垫木与管子之间垫有橡胶垫，同时用钢丝绳将管子固定在车厢上，用紧线器或手拉倒链将钢丝绳拉紧，防止运输途中管子滚动。钢丝绳与管子之间应垫有软垫，或将捆绑用的钢丝绳套胶管，这样对管外防腐涂层起到保护作用。管子前端与车厢间垫方木，防止运输中管子前窜移动。3）管材的存放：管子运到施工现场后，应将管存放在施工便道外侧和下管吊车旋转半径范围之内，单根顺槽码放，管下垫 150mmx 150mm 的两根方木。管材摆放时承插的位置要相对而放，留有间距。曲线段存放管材，平面布置同直线段，只是管的间距不同，按管存放在曲线内侧或外侧而定。4）管材附件的保管①胶圈：...
