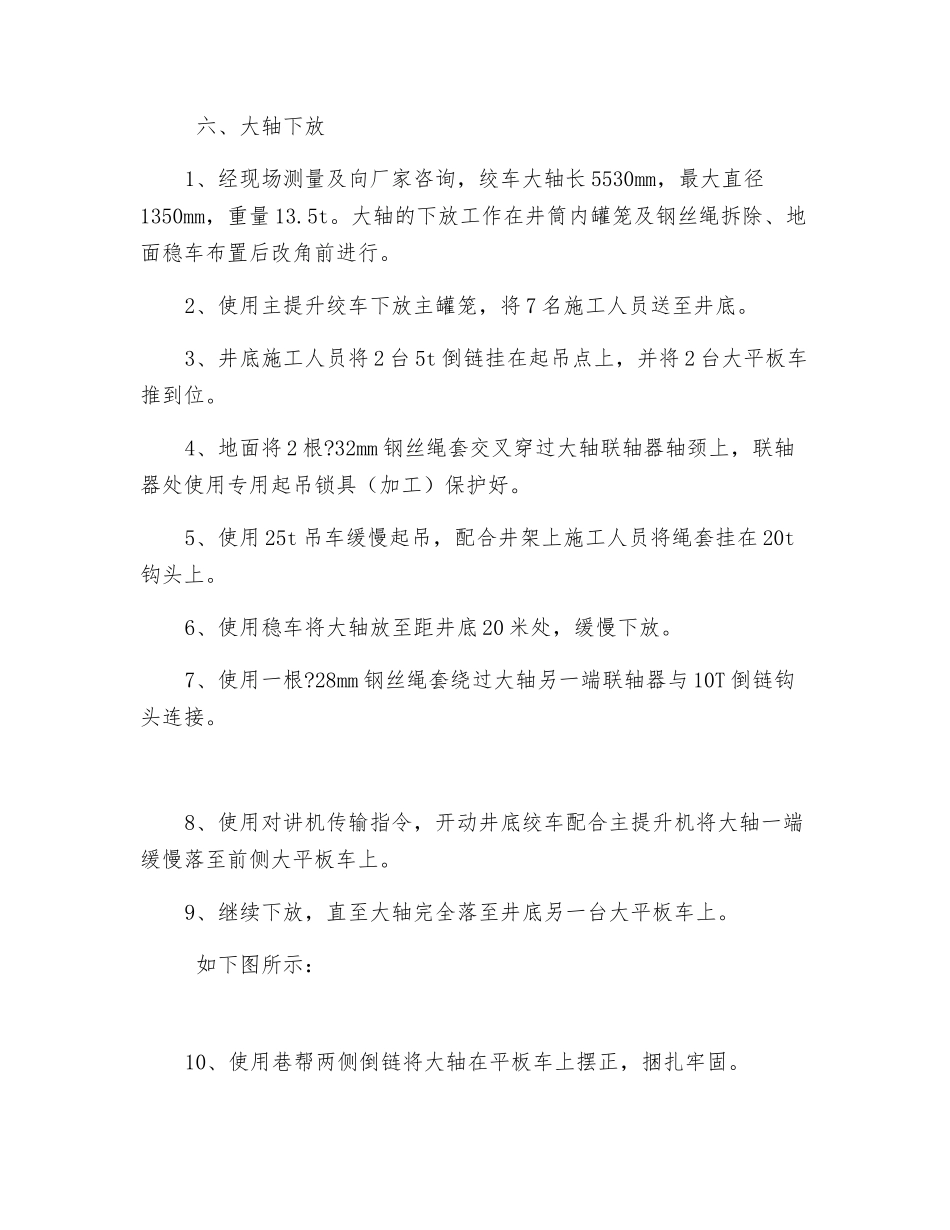

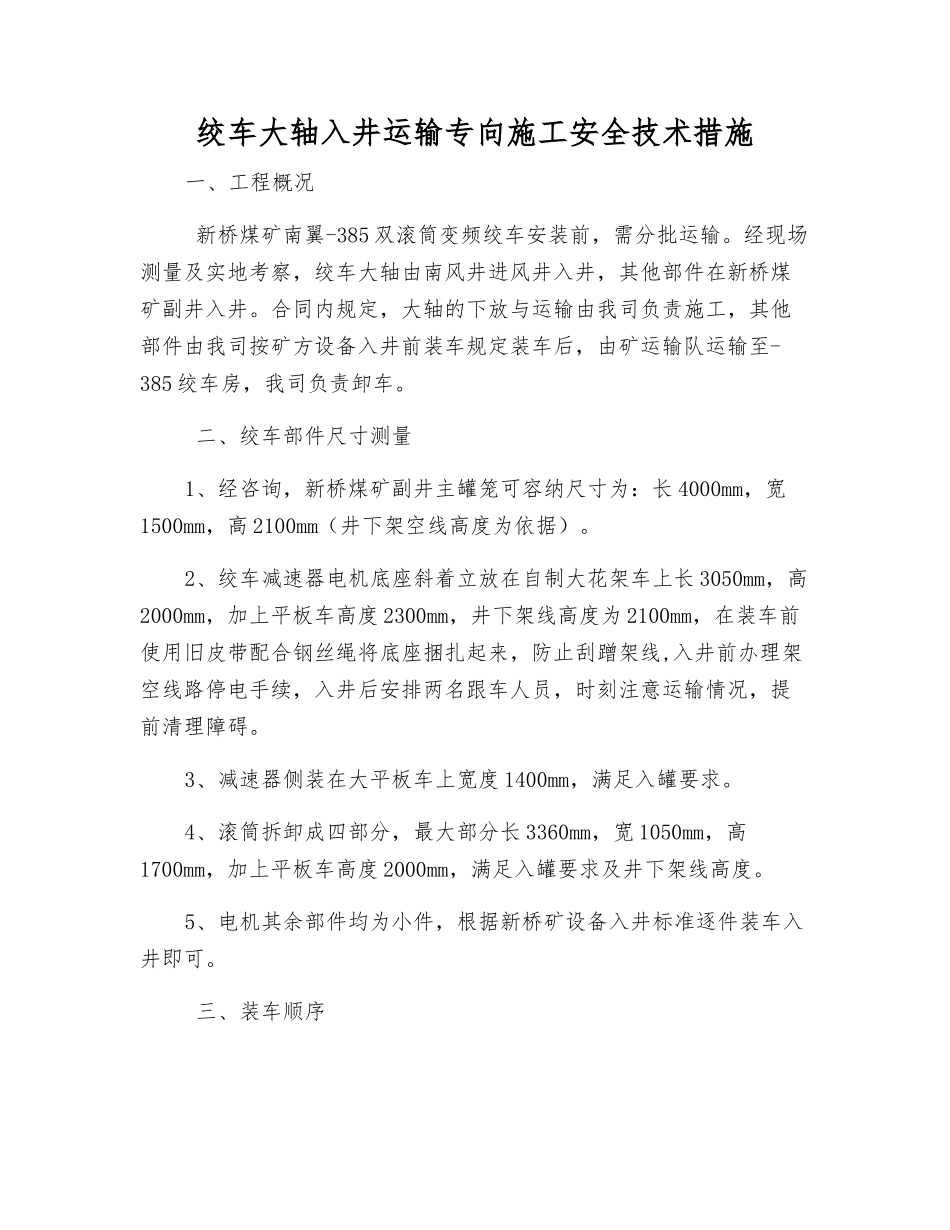

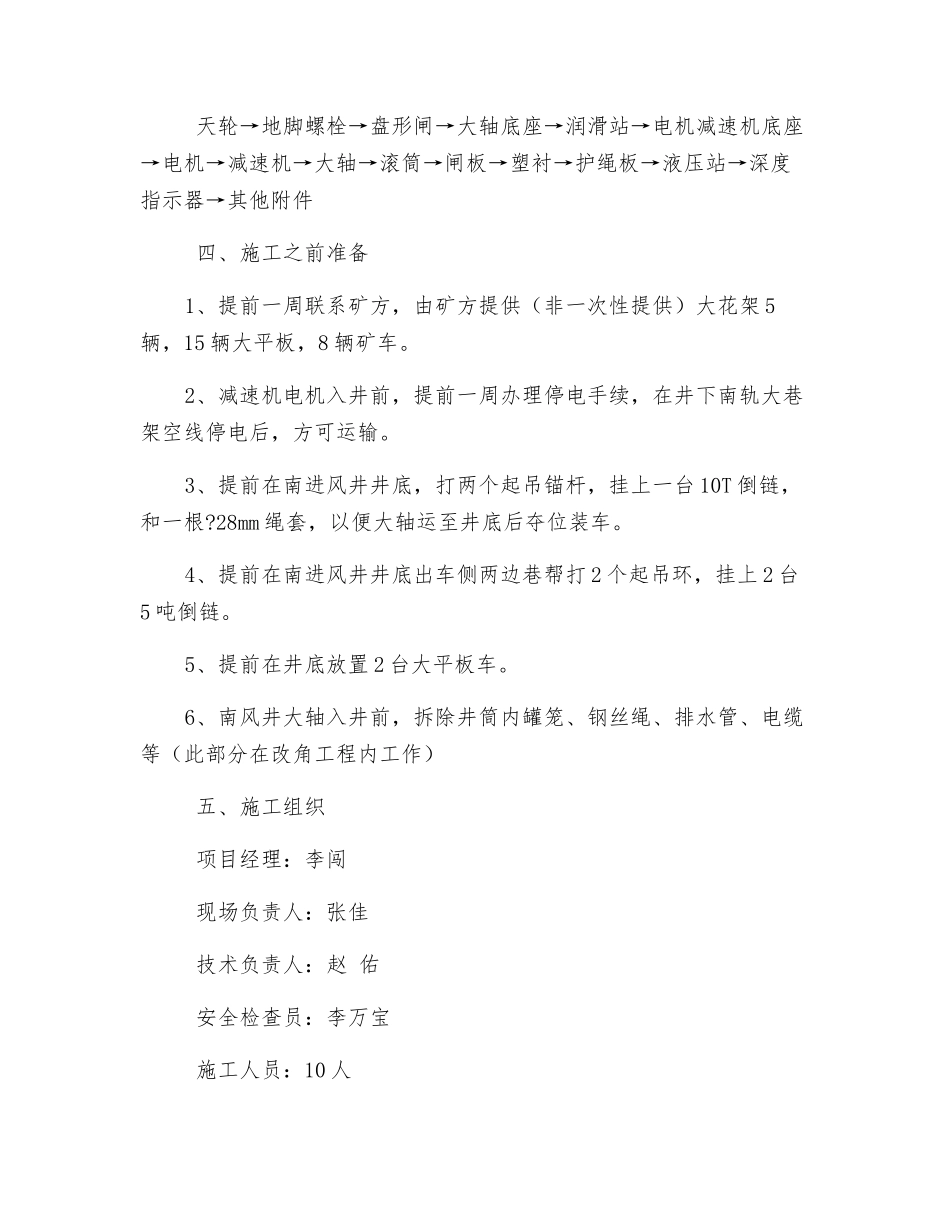

绞车大轴入井运输专向施工安全技术措施一、工程概况 新桥煤矿南翼-385 双滚筒变频绞车安装前，需分批运输。经现场测量及实地考察，绞车大轴由南风井进风井入井，其他部件在新桥煤矿副井入井。合同内规定，大轴的下放与运输由我司负责施工，其他部件由我司按矿方设备入井前装车规定装车后，由矿运输队运输至-385 绞车房，我司负责卸车。 二、绞车部件尺寸测量1、经咨询，新桥煤矿副井主罐笼可容纳尺寸为：长 4000mm，宽1500mm，高 2100mm（井下架空线高度为依据）。2、绞车减速器电机底座斜着立放在自制大花架车上长 3050mm，高2000mm，加上平板车高度 2300mm，井下架线高度为 2100mm，在装车前使用旧皮带配合钢丝绳将底座捆扎起来，防止刮蹭架线,入井前办理架空线路停电手续，入井后安排两名跟车人员，时刻注意运输情况，提前清理障碍。3、减速器侧装在大平板车上宽度 1400mm，满足入罐要求。4、滚筒拆卸成四部分，最大部分长 3360mm，宽 1050mm，高1700mm，加上平板车高度 2000mm，满足入罐要求及井下架线高度。5、电机其余部件均为小件，根据新桥矿设备入井标准逐件装车入井即可。 三、装车顺序 天轮→地脚螺栓→盘形闸→大轴底座→润滑站→电机减速机底座→电机→减速机→大轴→滚筒→闸板→塑衬→护绳板→液压站→深度指示器→其他附件 四、施工之前准备1、提前一周联系矿方，由矿方提供（非一次性提供）大花架 5辆，15 辆大平板，8 辆矿车。2、减速机电机入井前，提前一周办理停电手续，在井下南轨大巷架空线停电后，方可运输。3、提前在南进风井井底，打两个起吊锚杆，挂上一台 10T 倒链，和一根?28mm 绳套，以便大轴运至井底后夺位装车。4、提前在南进风井井底出车侧两边巷帮打 2 个起吊环，挂上 2 台5 吨倒链。5、提前在井底放置 2 台大平板车。6、南风井大轴入井前，拆除井筒内罐笼、钢丝绳、排水管、电缆等（此部分在改角工程内工作） 五、施工组织 项目经理：李闯 现场负责人：张佳 技术负责人：赵 佑 安全检查员：李万宝 施工人员：10 人 六、大轴下放1、经现场测量及向厂家咨询，绞车大轴长 5530mm，最大直径1350mm，重量 13.5t。大轴的下放工作在井筒内罐笼及钢丝绳拆除、地面稳车布置后改角前进行。2、使用主提升绞车下放主罐笼，将 7 名施工人员送至井底。3、井底施工人员将 2 台 5t 倒链挂在起吊点上，并将 2 台大平板车推到位。4、地面将 2 根?32mm 钢丝绳套交叉穿过大轴联...
