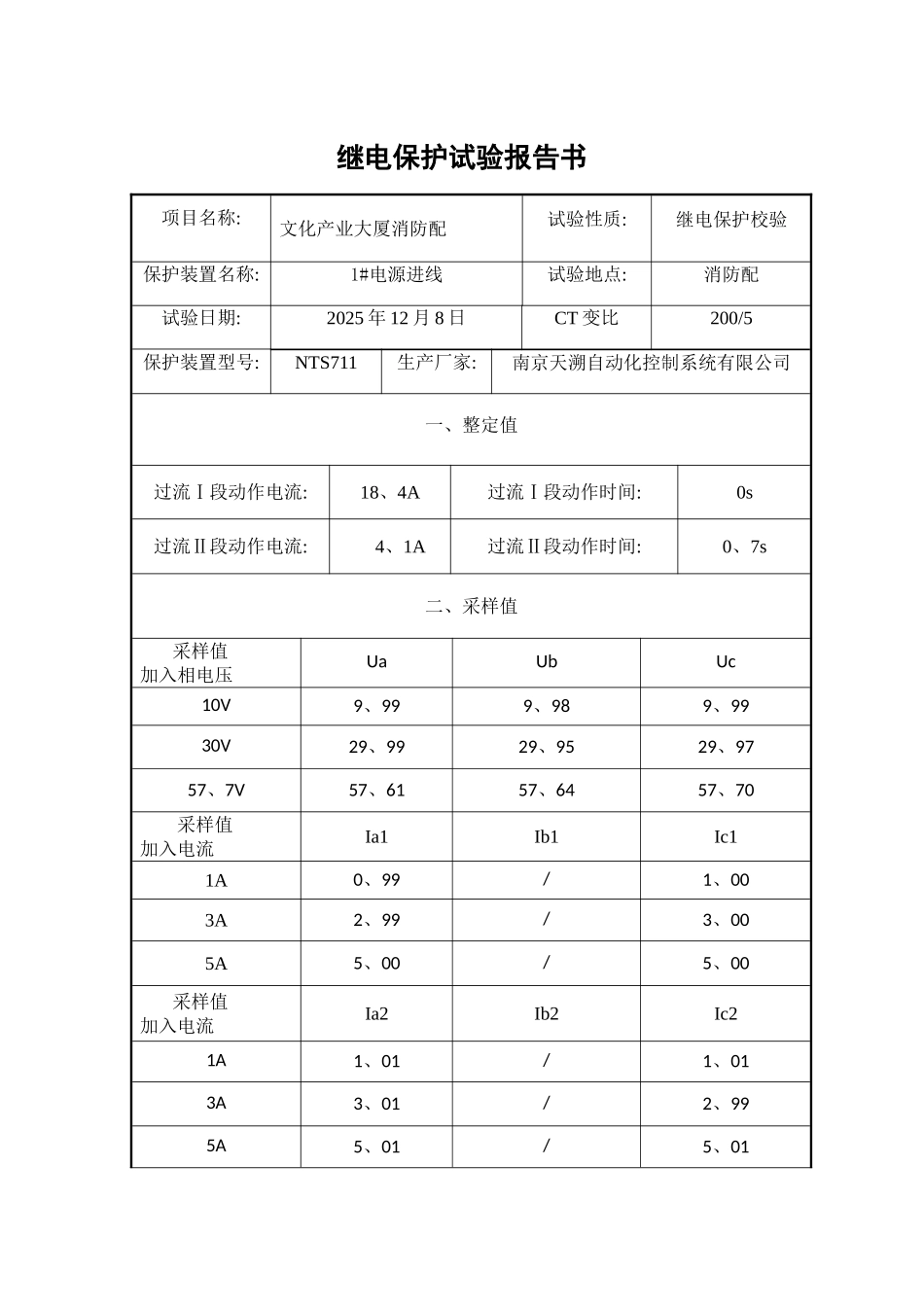

继电保护试验报告书项目名称:文化产业大厦消防配试验性质:继电保护校验保护装置名称:1#电源进线试验地点:消防配试验日期:2025 年 12 月 8 日CT 变比200/5保护装置型号:NTS711生产厂家:南京天溯自动化控制系统有限公司一、整定值过流Ⅰ段动作电流:18、4A过流Ⅰ段动作时间:0s过流Ⅱ段动作电流:4、1A过流Ⅱ段动作时间:0、7s二、采样值 采样值加入相电压UaUbUc10V9、999、989、9930V29、9929、9529、9757、7V57、6157、6457、70 采样值加入电流Ia1Ib1Ic11A0、99/1、003A2、99/3、005A5、00/5、00 采样值 加入电流Ia2Ib2Ic21A1、01/1、013A3、01/2、995A5、01/5、01三、实测值 相别项目IaIbIc过流Ⅰ段动作电流:18、4A/18、4A过流Ⅰ段动作时间:0、0428s/0、0434s过流Ⅱ段动作电流:4、1A/4、1A过流Ⅱ段动作时间:0、7035s/0、7036s1、05 倍准确动作、0、95 倍可靠不动作四、传动试验1、将开关合上,投入保护跳闸压板,模拟过流保护动作,装置出口、开关跳闸并发出事故信号。试验结论:合格使用仪器:继电保护测试仪备注:无试验人员:审核人员:继电保护试验报告书项目名称:文化产业大厦消防配试验性质:继电保护校验保护装置名称: 1#变试验地点:消防配试验日期:2025 年 12 月 8 日CT 变比100/5保护装置型号:NTS711生产厂家:南京天溯自动化控制系统有限公司一、整定值过流Ⅰ段动作电流:30、0A过流Ⅰ段动作时间:0s过流Ⅱ段动作电流:4、90A过流Ⅱ段动作时间:0、3s二、采样值 采样值加入相电压UaUbUc10V9、999、989、9930V29、9929、9529、9757、7V57、6157、6457、70 采样值加入电流Ia1Ib1Ic11A0、990、991、003A2、992、993、005A5、005、005、00 采样值 加入电流Ia2Ib2Ic21A1、011、011、013A3、013、012、995A5、015、015、01三、实测值 相别项目IaIbIc过流Ⅰ段动作电流:30、0A30、0A30、0A过流Ⅰ段动作时间:0、0433s0、0433s0、0434s过流Ⅱ段动作电流:4、9A4、9A4、9A过流Ⅱ段动作时间:0、3436s0、3436s0、3436s1、05 倍准确动作、0、95 倍可靠不动作四、传动试验1. 将开关合上,投入保护跳闸压板,模拟过流保护动作,装置出口、开关跳开并发出事故信号。2. 将开关合上,投入超温跳闸压板,模拟超温跳闸保护动作,装置出口、开关跳开并发出事故信号。试验结论:合格使用仪器:继电保护测试仪备注:无试验人员:审核人员:继电保护试验报告书项目名称:文化产业大厦消防配试验性质:继电保护校验保护装置名称:分段柜试验地点:消防配试验日期:2025 ...
