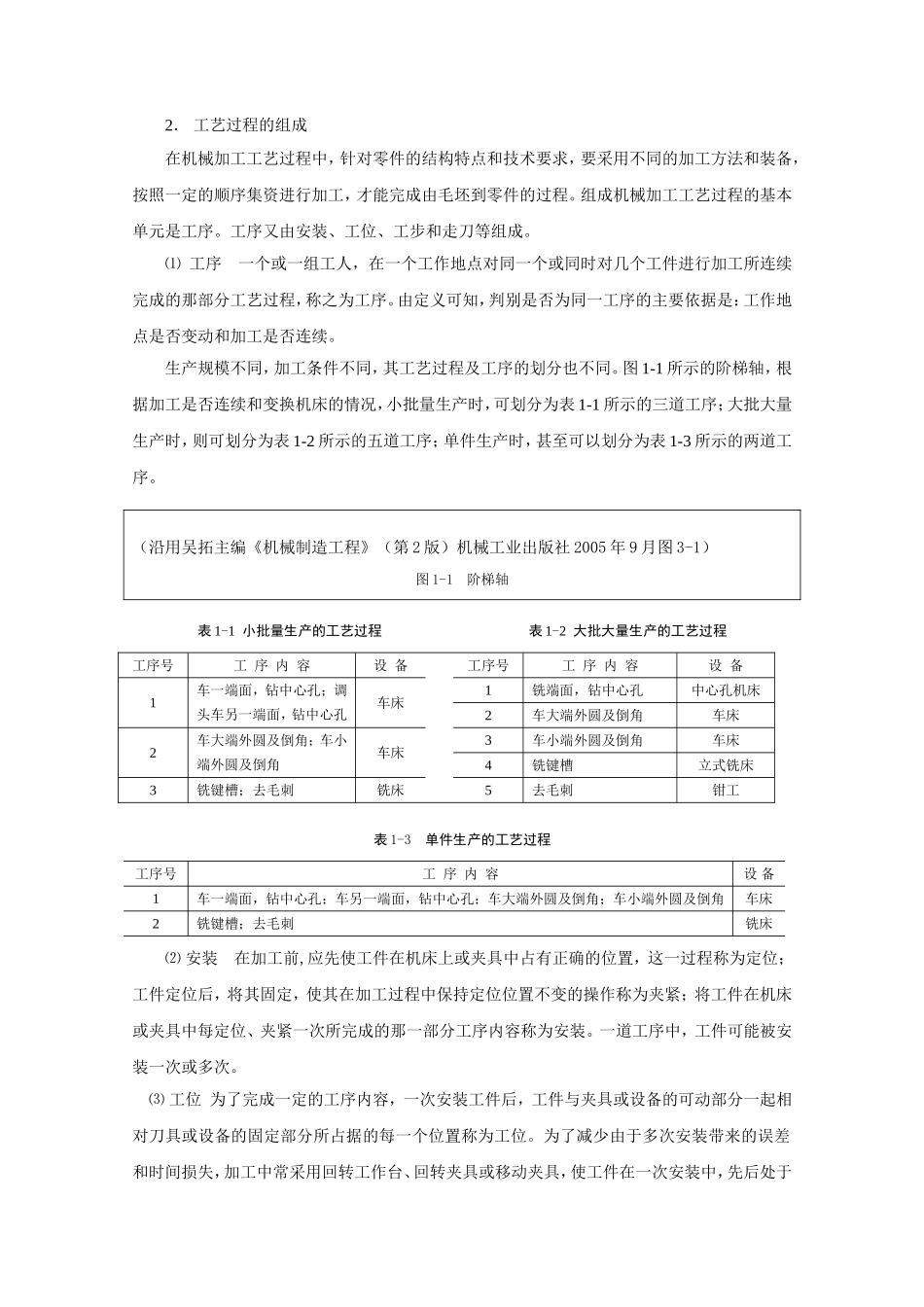

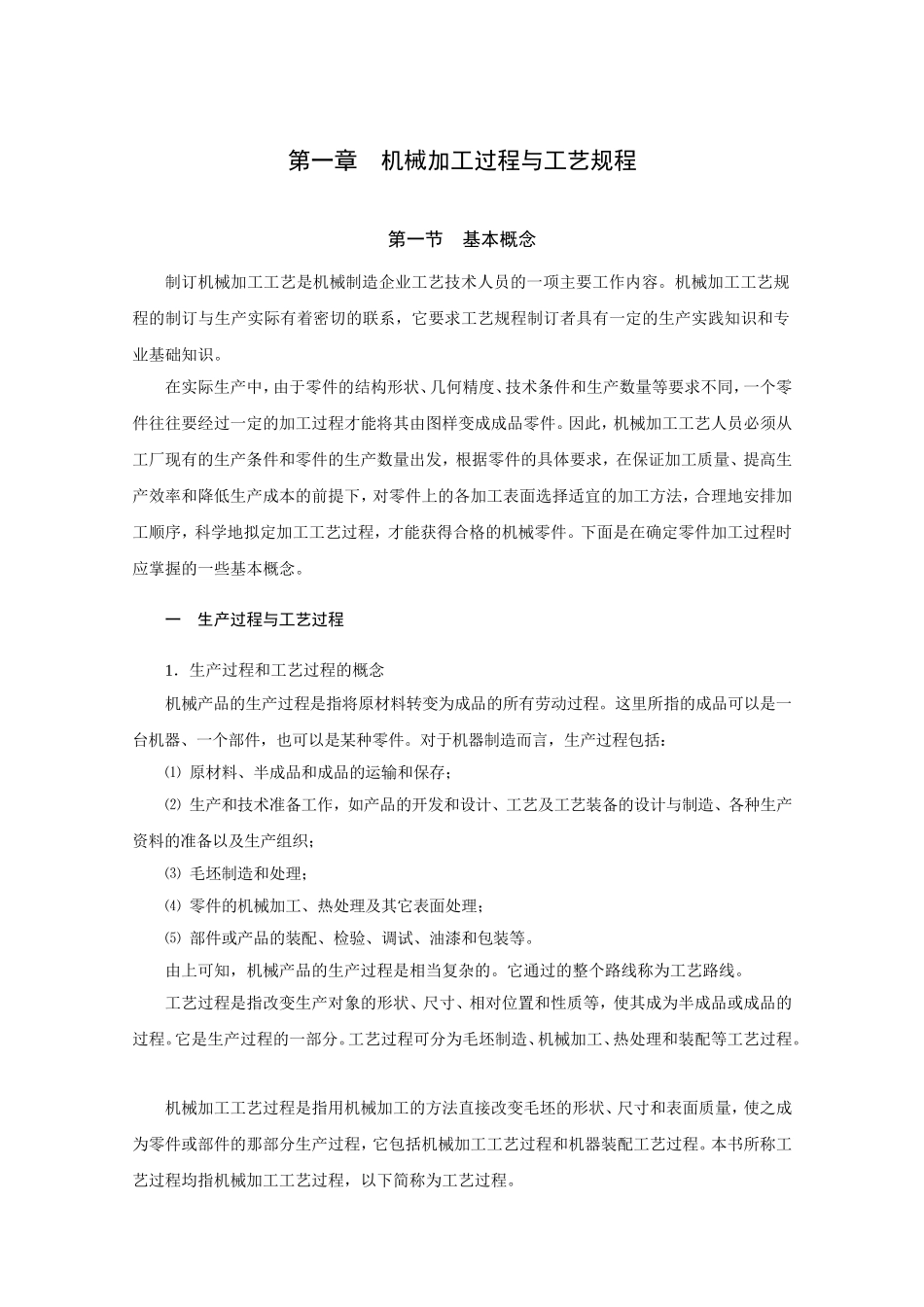

第一章机械加工过程与工艺规程第一节基本概念制订机械加工工艺是机械制造企业工艺技术人员的一项主要工作内容。机械加工工艺规程的制订与生产实际有着密切的联系，它要求工艺规程制订者具有一定的生产实践知识和专业基础知识。在实际生产中，由于零件的结构形状、几何精度、技术条件和生产数量等要求不同，一个零件往往要经过一定的加工过程才能将其由图样变成成品零件。因此，机械加工工艺人员必须从工厂现有的生产条件和零件的生产数量出发，根据零件的具体要求，在保证加工质量、提高生产效率和降低生产成本的前提下，对零件上的各加工表面选择适宜的加工方法，合理地安排加工顺序，科学地拟定加工工艺过程，才能获得合格的机械零件。下面是在确定零件加工过程时应掌握的一些基本概念。一生产过程与工艺过程1．生产过程和工艺过程的概念机械产品的生产过程是指将原材料转变为成品的所有劳动过程。这里所指的成品可以是一台机器、一个部件，也可以是某种零件。对于机器制造而言，生产过程包括：⑴原材料、半成品和成品的运输和保存；⑵生产和技术准备工作，如产品的开发和设计、工艺及工艺装备的设计与制造、各种生产资料的准备以及生产组织；⑶毛坯制造和处理；⑷零件的机械加工、热处理及其它表面处理；⑸部件或产品的装配、检验、调试、油漆和包装等。由上可知，机械产品的生产过程是相当复杂的。它通过的整个路线称为工艺路线。工艺过程是指改变生产对象的形状、尺寸、相对位置和性质等，使其成为半成品或成品的过程。它是生产过程的一部分。工艺过程可分为毛坯制造、机械加工、热处理和装配等工艺过程。机械加工工艺过程是指用机械加工的方法直接改变毛坯的形状、尺寸和表面质量，使之成为零件或部件的那部分生产过程，它包括机械加工工艺过程和机器装配工艺过程。本书所称工艺过程均指机械加工工艺过程，以下简称为工艺过程。2．工艺过程的组成在机械加工工艺过程中，针对零件的结构特点和技术要求，要采用不同的加工方法和装备，按照一定的顺序集资进行加工，才能完成由毛坯到零件的过程。组成机械加工工艺过程的基本单元是工序。工序又由安装、工位、工步和走刀等组成。⑴工序一个或一组工人，在一个工作地点对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程，称之为工序。由定义可知，判别是否为同一工序的主要依据是：工作地点是否变动和加工是否连续。生产规模不同，加工条件不同，其工艺过程及工序的划分也不同。图1-1所示的阶梯轴，根据加工是否连续和变换机床的情况，小批量生产时，可划分为表1-1所示的三道工序；大批大量生产时，则可划分为表1-2所示的五道工序；单件生产时，甚至可以划分为表1-3所示的两道工序。（沿用吴拓主编《机械制造工程》（第2版）机械工业出版社2005年9月图3-1）图1-1阶梯轴表1-1小批量生产的工艺过程表1-2大批大量生产的工艺过程工序号工序内容设备工序号工序内容设备1车一端面，钻中心孔；调头车另一端面，钻中心孔车床1铣端面，钻中心孔中心孔机床2车大端外圆及倒角车床2车大端外圆及倒角；车小端外圆及倒角车床3车小端外圆及倒角车床4铣键槽立式铣床3铣键槽；去毛刺铣床5去毛刺钳工表1-3单件生产的工艺过程工序号工序内容设备1车一端面，钻中心孔；车另一端面，钻中心孔；车大端外圆及倒角；车小端外圆及倒角车床2铣键槽；去毛刺铣床⑵安装在加工前,应先使工件在机床上或夹具中占有正确的位置，这一过程称为定位；工件定位后，将其固定，使其在加工过程中保持定位位置不变的操作称为夹紧；将工件在机床或夹具中每定位、夹紧一次所完成的那一部分工序内容称为安装。一道工序中，工件可能被安装一次或多次。⑶工位为了完成一定的工序内容，一次安装工件后，工件与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置称为工位。为了减少由于多次安装带来的误差和时间损失，加工中常采用回转工作台、回转夹具或移动夹具，使工件在一次安装中，先后处于几个不同的位置进行加工，称为多工位加工。图1-2所示为一利用回转工作台，在一次安装中依次完成装卸工件、钻孔、扩孔、铰孔四个工位加工的例子。采用多工...
