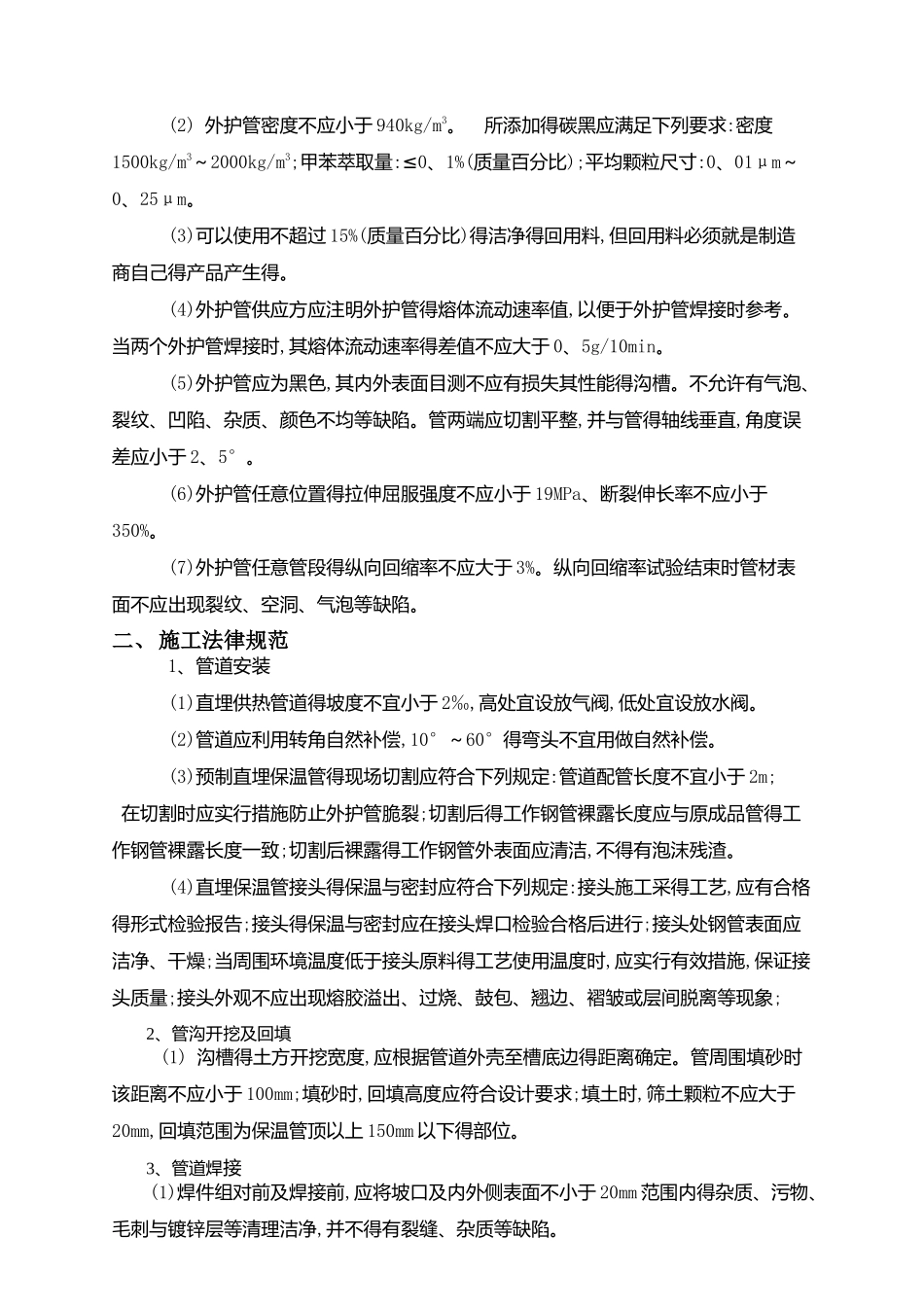

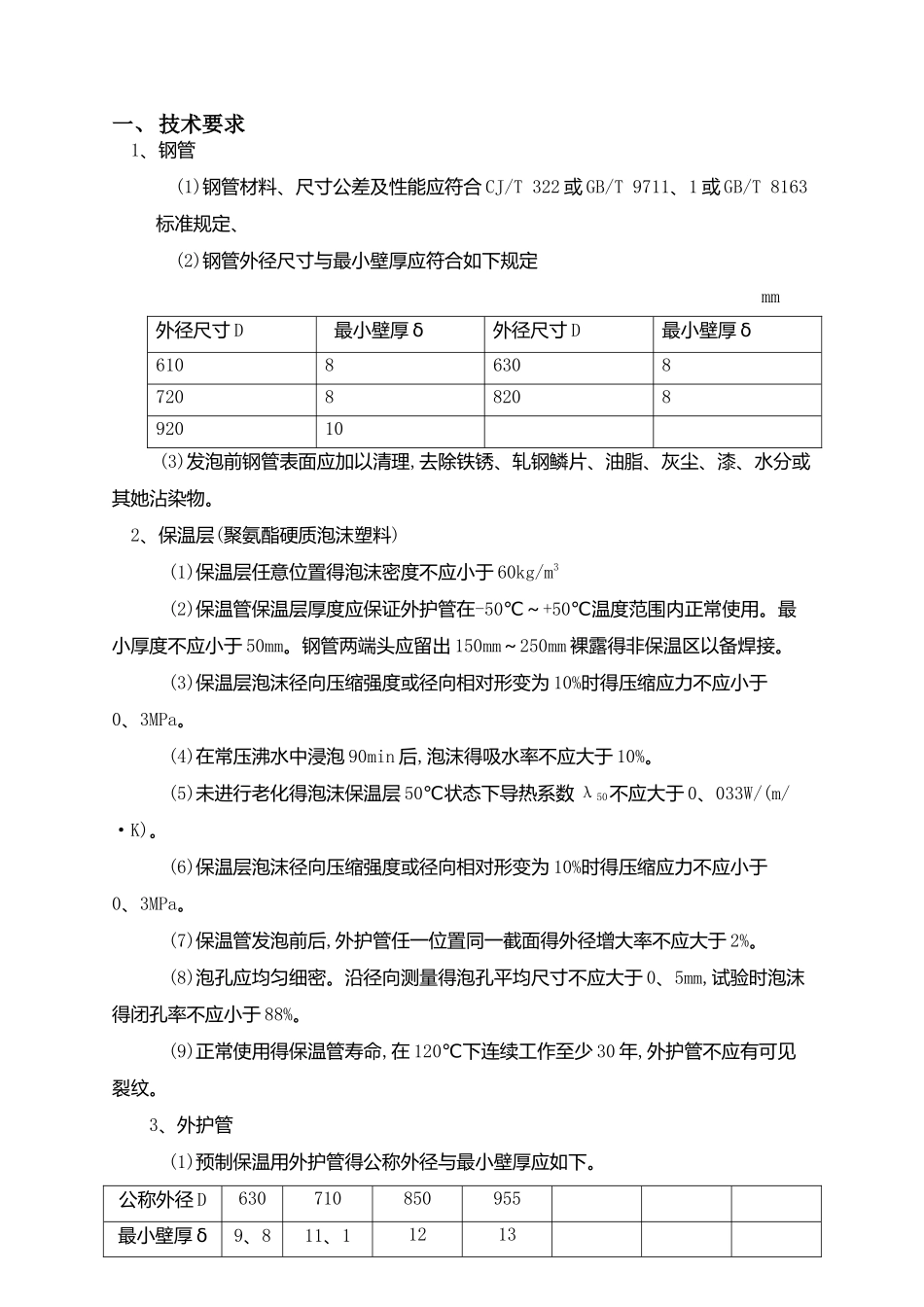

聚氨酯保温管技术要求及施工法律规范一、技术要求1、钢管(1)钢管材料、尺寸公差及性能应符合 CJ/T 322 或 GB/T 9711、1 或 GB/T 8163标准规定、(2)钢管外径尺寸与最小壁厚应符合如下规定 mm外径尺寸 D 最小壁厚 δ外径尺寸 D最小壁厚 δ610863087208820892010 (3)发泡前钢管表面应加以清理,去除铁锈、轧钢鳞片、油脂、灰尘、漆、水分或其她沾染物。2、保温层(聚氨酯硬质泡沫塑料)(1)保温层任意位置得泡沫密度不应小于 60kg/m3(2)保温管保温层厚度应保证外护管在-50℃～+50℃温度范围内正常使用。最小厚度不应小于 50mm。钢管两端头应留出 150mm～250mm 裸露得非保温区以备焊接。(3)保温层泡沫径向压缩强度或径向相对形变为 10%时得压缩应力不应小于0、3MPa。(4)在常压沸水中浸泡 90min 后,泡沫得吸水率不应大于 10%。(5)未进行老化得泡沫保温层 50℃状态下导热系数 λ50不应大于 0、033W/(m/·K)。(6)保温层泡沫径向压缩强度或径向相对形变为 10%时得压缩应力不应小于0、3MPa。(7)保温管发泡前后,外护管任一位置同一截面得外径增大率不应大于 2%。(8)泡孔应均匀细密。沿径向测量得泡孔平均尺寸不应大于 0、5mm,试验时泡沫得闭孔率不应小于 88%。(9)正常使用得保温管寿命,在 120℃下连续工作至少 30 年,外护管不应有可见裂纹。3、外护管(1)预制保温用外护管得公称外径与最小壁厚应如下。公称外径 D630710850955最小壁厚 δ9、811、11213(2) 外护管密度不应小于 940kg/m3。 所添加得碳黑应满足下列要求:密度1500kg/m3～2000kg/m3;甲苯萃取量:≤0、1%(质量百分比);平均颗粒尺寸:0、01μm～0、25μm。(3)可以使用不超过 15%(质量百分比)得洁净得回用料,但回用料必须就是制造商自己得产品产生得。 (4)外护管供应方应注明外护管得熔体流动速率值,以便于外护管焊接时参考。当两个外护管焊接时,其熔体流动速率得差值不应大于 0、5g/10min。(5)外护管应为黑色,其内外表面目测不应有损失其性能得沟槽。不允许有气泡、裂纹、凹陷、杂质、颜色不均等缺陷。管两端应切割平整,并与管得轴线垂直,角度误差应小于 2、5°。(6)外护管任意位置得拉伸屈服强度不应小于 19MPa、断裂伸长率不应小于350%。(7)外护管任意管段得纵向回缩率不应大于 3%。纵向回缩率试验结束时管材表面不应出现裂纹、空洞、气泡等缺陷。二、施工法律规范1、管道安装(1)直埋供热管道得坡度不宜小于 2‰,高处宜设放气阀,低处宜设放水阀。(2)管道应...
