脱硫吸收塔本体安装施工设计方案

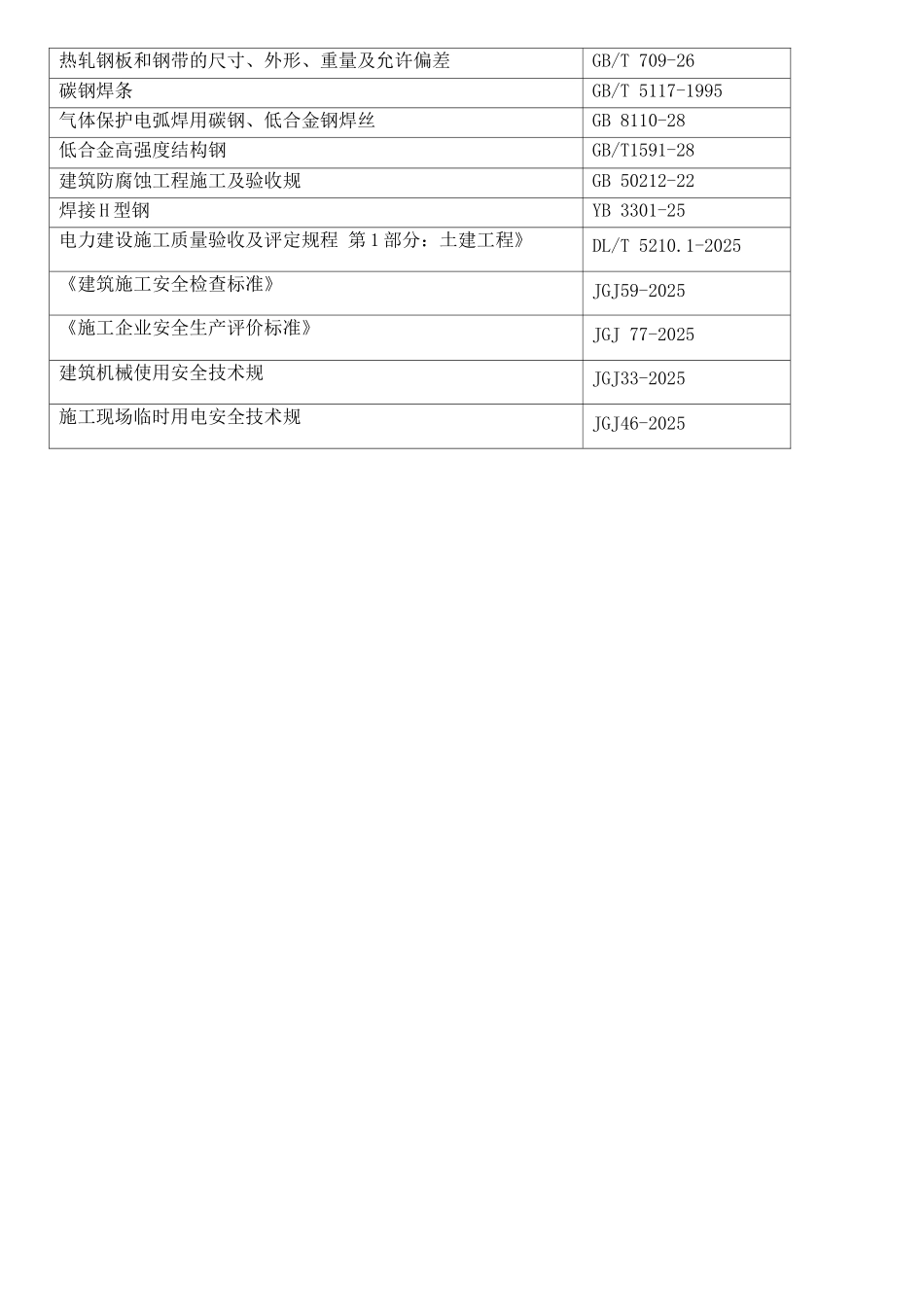

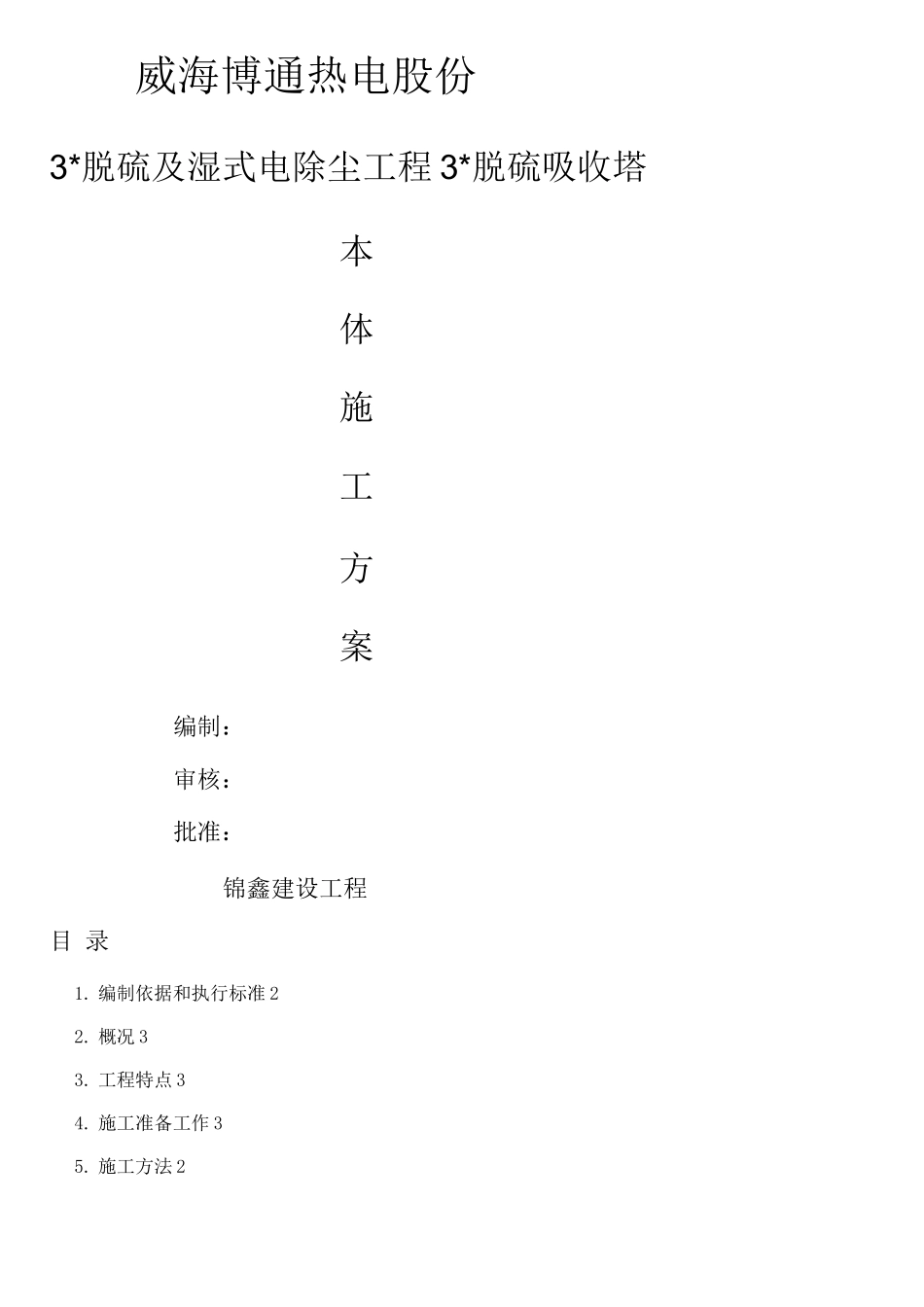

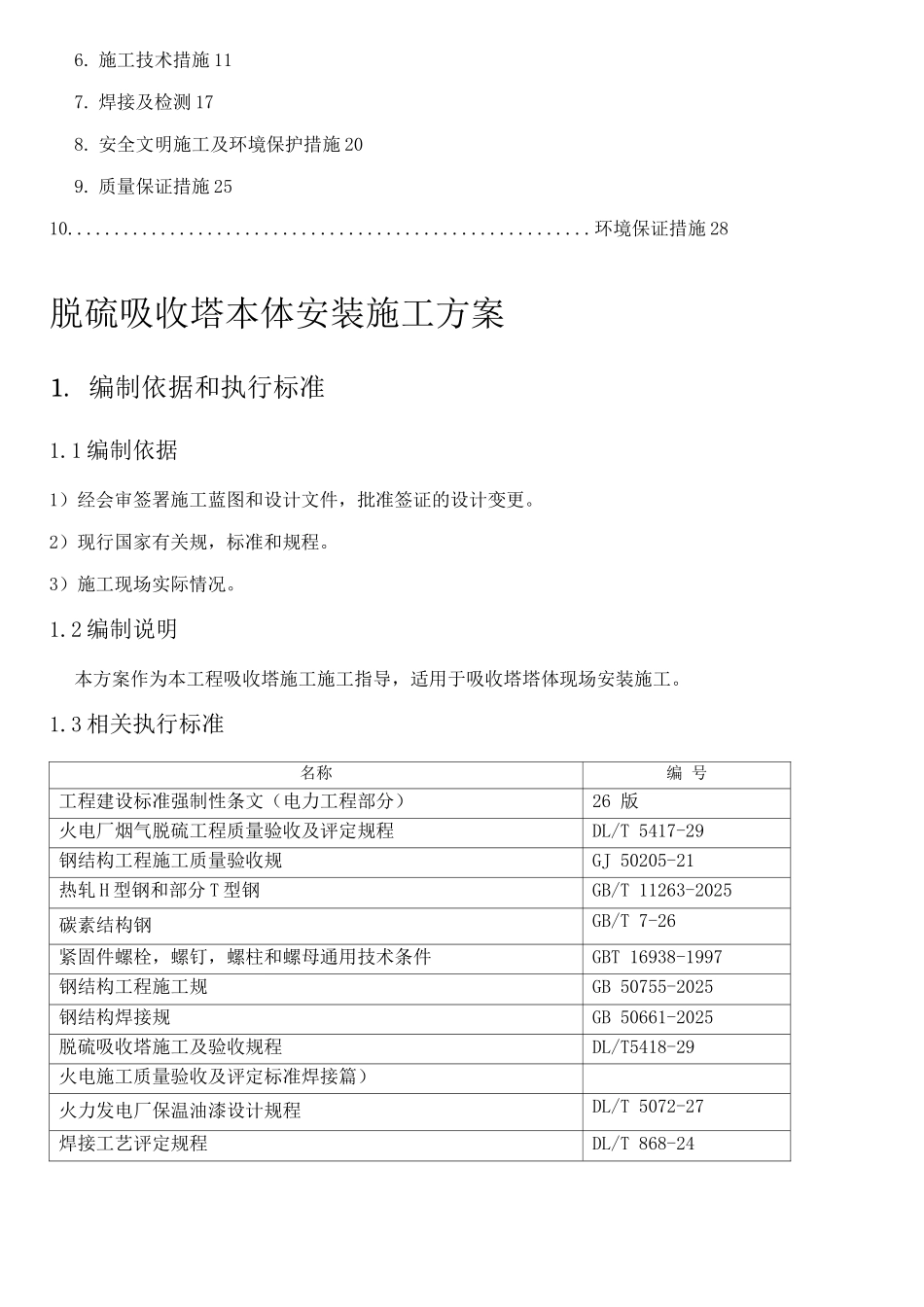

威海博通热电股份3*脱硫及湿式电除尘工程 3*脱硫吸收塔本体施工方案编制：审核：批准：锦鑫建设工程目 录1. 编制依据和执行标准 22. 概况 33. 工程特点 34. 施工准备工作 35. 施工方法 26. 施工技术措施 117. 焊接及检测 178. 安全文明施工及环境保护措施 209. 质量保证措施 2510........................................................环境保证措施 28脱硫吸收塔本体安装施工方案1. 编制依据和执行标准1.1 编制依据1）经会审签署施工蓝图和设计文件，批准签证的设计变更。2）现行国家有关规，标准和规程。3）施工现场实际情况。1.2 编制说明本方案作为本工程吸收塔施工施工指导，适用于吸收塔塔体现场安装施工。1.3 相关执行标准名称编 号工程建设标准强制性条文（电力工程部分）26 版火电厂烟气脱硫工程质量验收及评定规程DL/T 5417-29钢结构工程施工质量验收规GJ 50205-21热轧 H 型钢和部分 T 型钢GB/T 11263-2025碳素结构钢GB/T 7-26紧固件螺栓，螺钉，螺柱和螺母通用技术条件GBT 16938-1997钢结构工程施工规GB 50755-2025钢结构焊接规GB 50661-2025脱硫吸收塔施工及验收规程DL/T5418-29火电施工质量验收及评定标准焊接篇）火力发电厂保温油漆设计规程DL/T 5072-27焊接工艺评定规程DL/T 868-24热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T 709-26碳钢焊条GB/T 5117-1995气体保护电弧焊用碳钢、低合金钢焊丝GB 8110-28低合金高强度结构钢GB/T1591-28建筑防腐蚀工程施工及验收规GB 50212-22焊接 H 型钢YB 3301-25电力建设施工质量验收及评定规程 第 1 部分：土建工程》DL/T 5210.1-2025《建筑施工安全检查标准》JGJ59-2025《施工企业安全生产评价标准》JGJ 77-2025建筑机械使用安全技术规JGJ33-2025施工现场临时用电安全技术规JGJ46-20252. 概述脱硫系统中，吸收塔是最主要的设备，烟气脱硫就是在吸收塔中实现的，吸收塔的安装质量，影响到烟气脱硫效果和系统效率，因此必须确保吸收塔设备的安装质量。吸收塔是整个烟气脱硫系统中最大、最重要的非标准设备。该设备的制作工序交叉多，安装要求高，而制作场地狭小，给工程施工带来了一定的难度。所有材料在预制场地进行下料卷板，在通过二次转运到安装场地后进行安装。本工程本体部分采纳倒装，结合正装的方法进行安装。3. 工程特点1）现场钢结构焊接量大，且建构筑物密集，施工场地狭小。2）异形吸收塔工序施工工艺的独特性和复杂...
