建筑施工现场标准化管理图集VIP免费

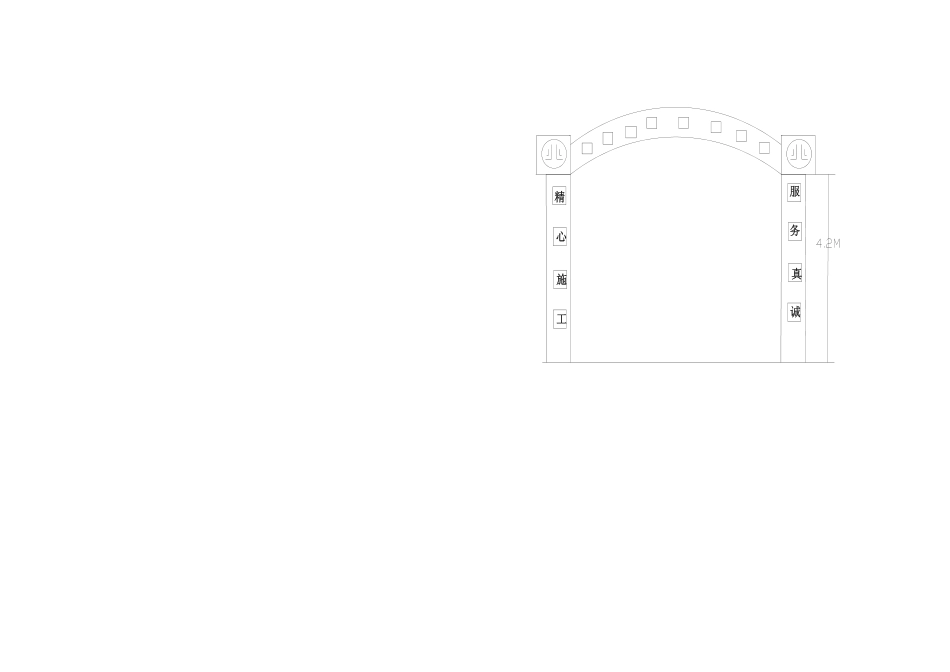

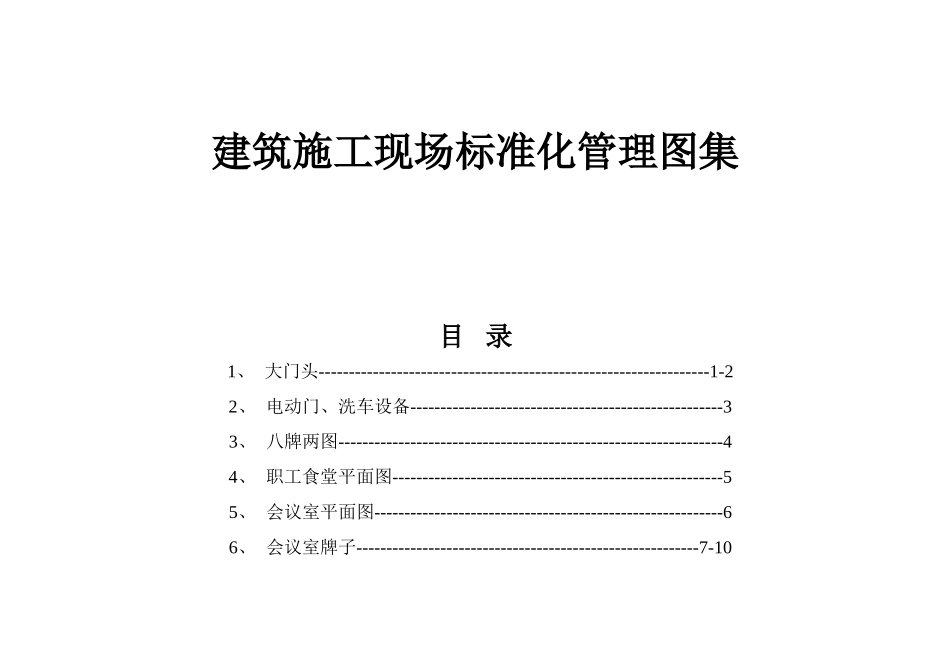

建筑施工现场标准化管理图集目录1、大门头-----------------------------------------------------------------1-22、电动门、洗车设备----------------------------------------------------33、八牌两图----------------------------------------------------------------44、职工食堂平面图-------------------------------------------------------55、会议室平面图----------------------------------------------------------66、会议室牌子---------------------------------------------------------7-107、职工夜校平面图-----------------------------------------------------118、厕所平面图-----------------------------------------------------------129、淋浴间平面图--------------------------------------------------------1310、职工宿舍、定型化围挡--------------------------------------------1411、施工现场旗杆--------------------------------------------------------1512、工艺样板展示区-----------------------------------------------------16200直径45直径60施工标志牌消防保卫制度进入施工现场须知文明施工规则十项安全生产操作管理人员名单及监督电话企业简介建筑工人维权须知平面图效果图安全日历安全警示镜环境整治工作公示牌建筑施工现场重大安全隐患源公示牌项目分包公示牌1.5*1.81.5*1.0施工现场八牌二图1.5*1.01.5*1.01.5*1.01.5*1.01.5*1.01.5*1.01.5*1.01.5*1.01.7*1.11.7*1.11.2*1.81.2*1.81.2*1.0名称高*宽（m）注：1.高度和宽度均包括上下左右的不锈钢管边缘。2.标牌1-10设置在工程大门口处醒目位置，应规范、整齐、统一。3.标牌11-15设置在施工现场主干道醒目位置。序号192345678151011121314800400青岛市建筑工人信息牌职工宿舍管理制度卫生负责人600600细石砼地面，顶棚PVC扣板吊顶安装1个双管日光灯。C1809C1809碗柜饭桌36006000职工宿舍平面图施工现场区域定型化围挡立面图定型化围挡主立杆及横杆均为蓝色，其余立杆为白色。施工现场旗杆立面图1.中心旗杆挂3#国旗（1920mm*1280mm）；2.左侧旗杆挂建设单位旗，右侧旗杆挂总公司旗．3.总公司旗为黄色底，红色厂徽,尺寸为1920mm*1280mm，厂徽直径为600mm,LXJZ字体大小为高*宽:210mm*140mm.4.旗杆底座表面镶贴红色大理石面砖.注：如果建设单位没有旗，两侧均挂总公司旗．直径70mm直径92mmLXJZ(旗杆正面图)(旗杆俯视图)(公司旗)卷帘门卫生间地面样板斜屋面样板保温平屋面样板组合支撑体系样板剪力墙钢筋及模板加固样板钢筋绑扎样板混凝土试块养护室地面样板（地暖安装）内墙抹灰样板外墙抹灰及施工现场工艺样板展示区平面图外墙保温做法样品封样室工艺样板展示区、材料封样室及混凝土养护室用四间单层板房布置，分别设置门口，其中样板展示区占用三间，材料封样室和混凝土养护室各占用半间，混凝土养护室可视工程实际情况进行增加。说1、设计依据1.1《建筑施工高处作业安全技术规范》（JGJ80-1991）1.2《建筑施工安全检查标准》（JGJ59-99）1.3《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.4《建筑结构可靠度设计统一标准》（GB50068）1.5《建筑结构荷载规范》（GB50009）1.6《冷弯薄壁型钢结构技术规范》（GB50018）1.7《刚结构技术规范》（GB50017-2003）2、适用范围及图集内容2.1本图集适用于建筑施工现场各类临边、通道、洞口、加工作业区、小型机械的安全防护。2.2本图集包括施工现场安全通道、钢筋、木料加工、小型机械防护棚和临边防护栏、洞口防护网的平面图、立面图、构配件详图和技术规定。2.3本图集所设计的结构或构件均为可组装式的定型化、工具化，可多次重复周转使用。3、材料和焊接要求3.1本图集承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷含量的合格保证，对焊接结构尚应具有含碳量的合格证明。明3.2本图集承重结构应采用不低于Q235B级钢材，当采用Q235级钢材时，焊条应采用E43型；当采用Q34级时，焊条应采用E50型。3.3焊接要求应符合GB50205的技术规定。图中未注明的角焊逢的焊脚尺寸不宜大于1.2t（t为相连板件...
