自激式开关电源的原理

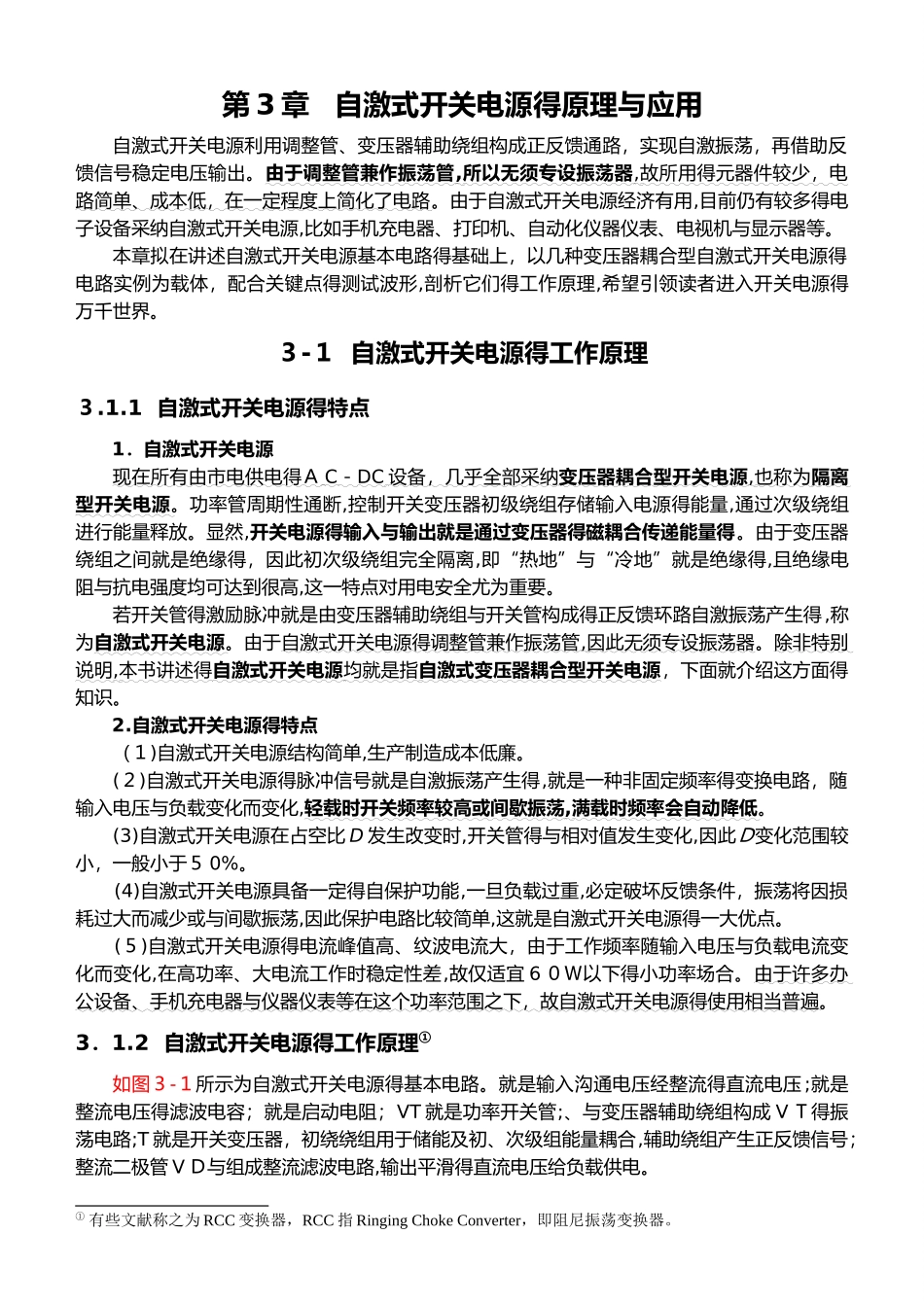

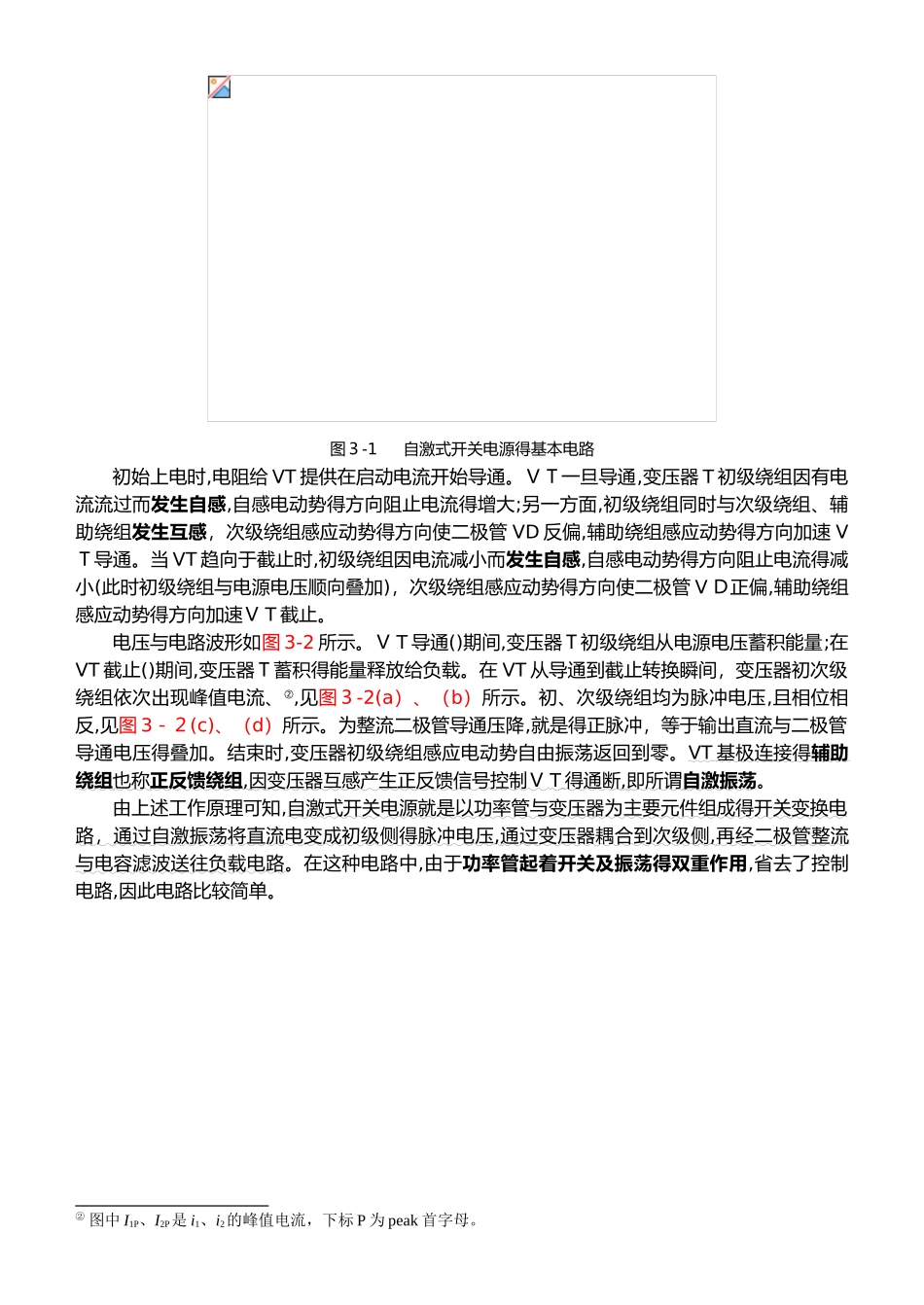

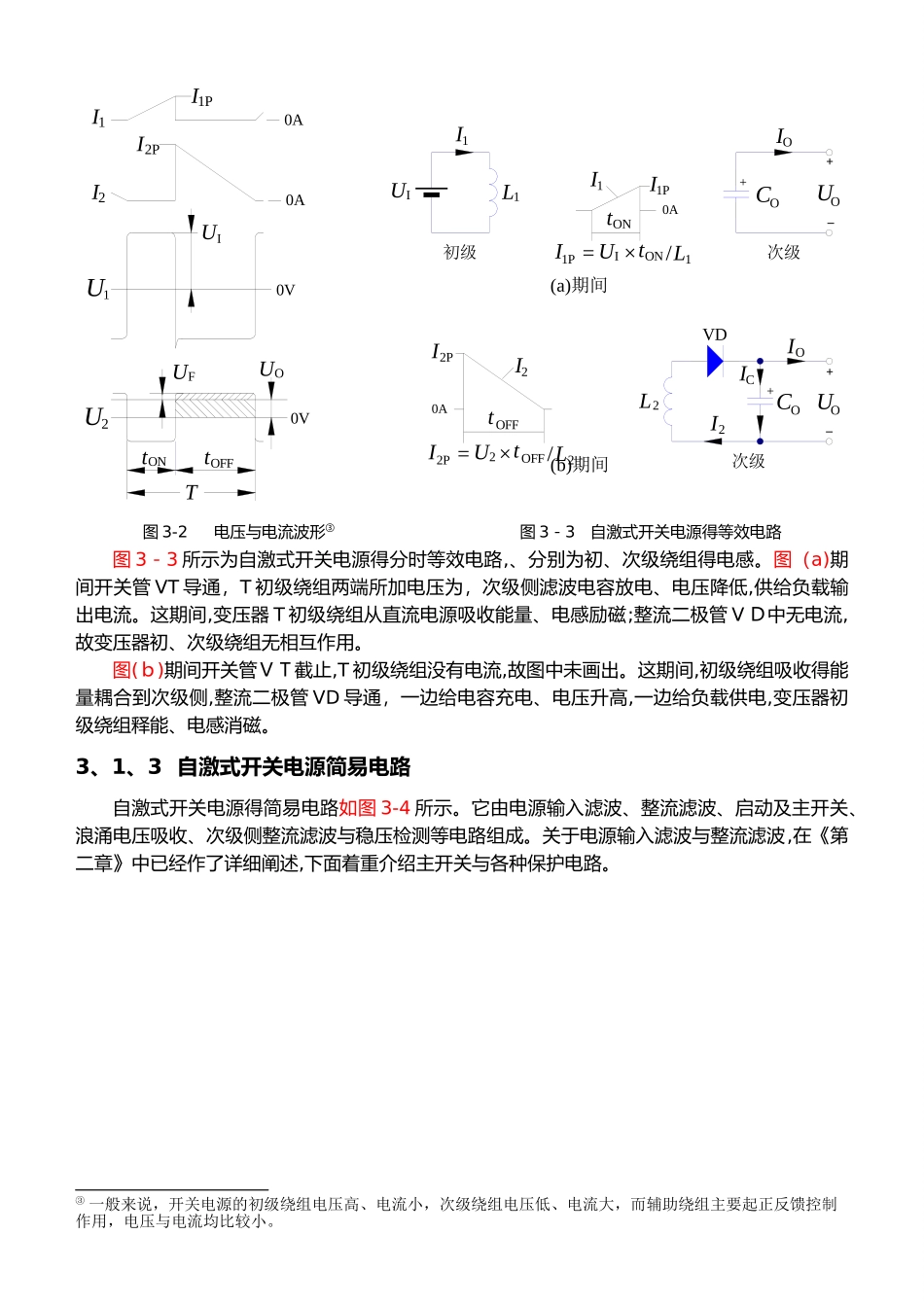

第 3 章 自激式开关电源得原理与应用自激式开关电源利用调整管、变压器辅助绕组构成正反馈通路，实现自激振荡，再借助反馈信号稳定电压输出。由于调整管兼作振荡管 , 所以无须专设振荡器 , 故所用得元器件较少，电 路简单、成本低，在一定程度上简化了电路。由于自激式开关电源经济有用,目前仍有较多得电子设备采纳自激式开关电源,比如手机充电器、打印机、自动化仪器仪表、电视机与显示器等。本章拟在讲述自激式开关电源基本电路得基础上，以几种变压器耦合型自激式开关电源得电路实例为载体，配合关键点得测试波形,剖析它们得工作原理,希望引领读者进入开关电源得万千世界。３-１ 自激式开关电源得工作原理３.1.1 自激式开关电源得特点1．自激式开关电源现在所有由市电供电得Ａ C － DC 设备，几乎全部采纳 变压器耦合型开关电源 , 也称为 隔离 型开关电源。功率管周期性通断,控制开关变压器初级绕组存储输入电源得能量,通过次级绕组进行能量释放。显然,开关电源得输入与输出就是通过变压器得磁耦合传递能量得。由于变压器绕组之间就是绝缘得，因此初次级绕组完全隔离,即“热地”与“冷地”就是绝缘得,且绝缘电阻与抗电强度均可达到很高,这一特点对用电安全尤为重要。若开关管得激励脉冲就是由变压器辅助绕组与开关管构成得正反馈环路自激振荡产生得,称为自激式开关电源。由于自激式开关电源得调整管兼作振荡管 , 因此无须专设振荡器 。除非特别说明 , 本书讲述得 自激式开关电源 均就是指 自激式变压器耦合型开关电源 ，下面就介绍这方面得知识。2.自激式开关电源得特点（１)自激式开关电源结构简单,生产制造成本低廉。(２)自激式开关电源得脉冲信号就是自激振荡产生得,就是一种非固定频率得变换电路，随输入电压与负载变化而变化,轻载时开关频率较高或间歇振荡 , 满载时频率会自动降低 。(3)自激式开关电源在占空比 D 发生改变时,开关管得与相对值发生变化,因此Ｄ变化范围较小，一般小于５ 0%。(4)自激式开关电源具备一定得自保护功能,一旦负载过重,必定破坏反馈条件，振荡将因损耗过大而减少或与间歇振荡,因此保护电路比较简单,这就是自激式开关电源得一大优点。(５)自激式开关电源得电流峰值高、纹波电流大，由于工作频率随输入电压与负载电流变化而变化,在高功率、大电流工作时稳定性差,故仅适宜 6 ０Ｗ以下得小功率场合。由于许多办公设备、手机充电器与仪器仪表等在这个功率范围之下，故 自激式开关...
