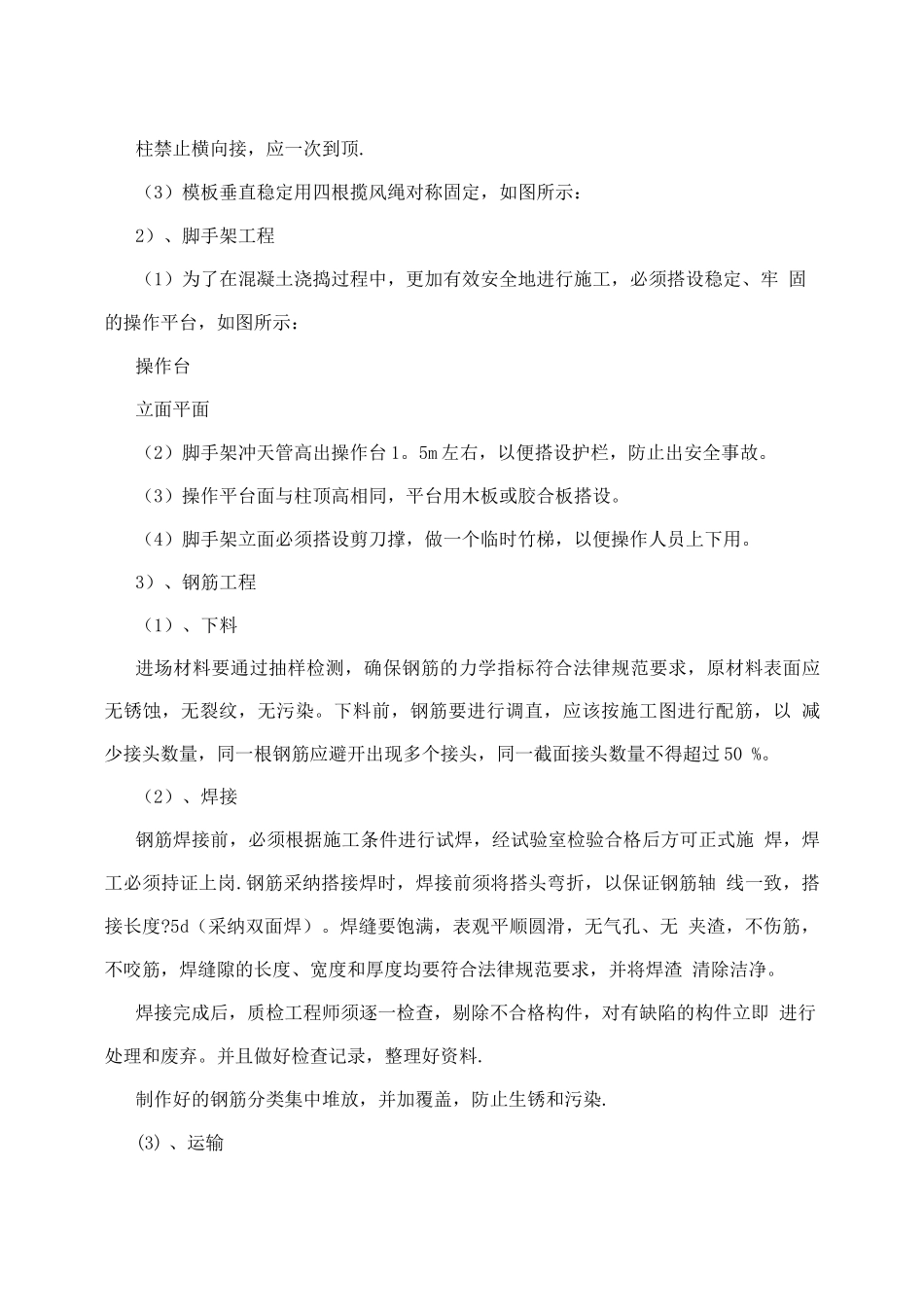

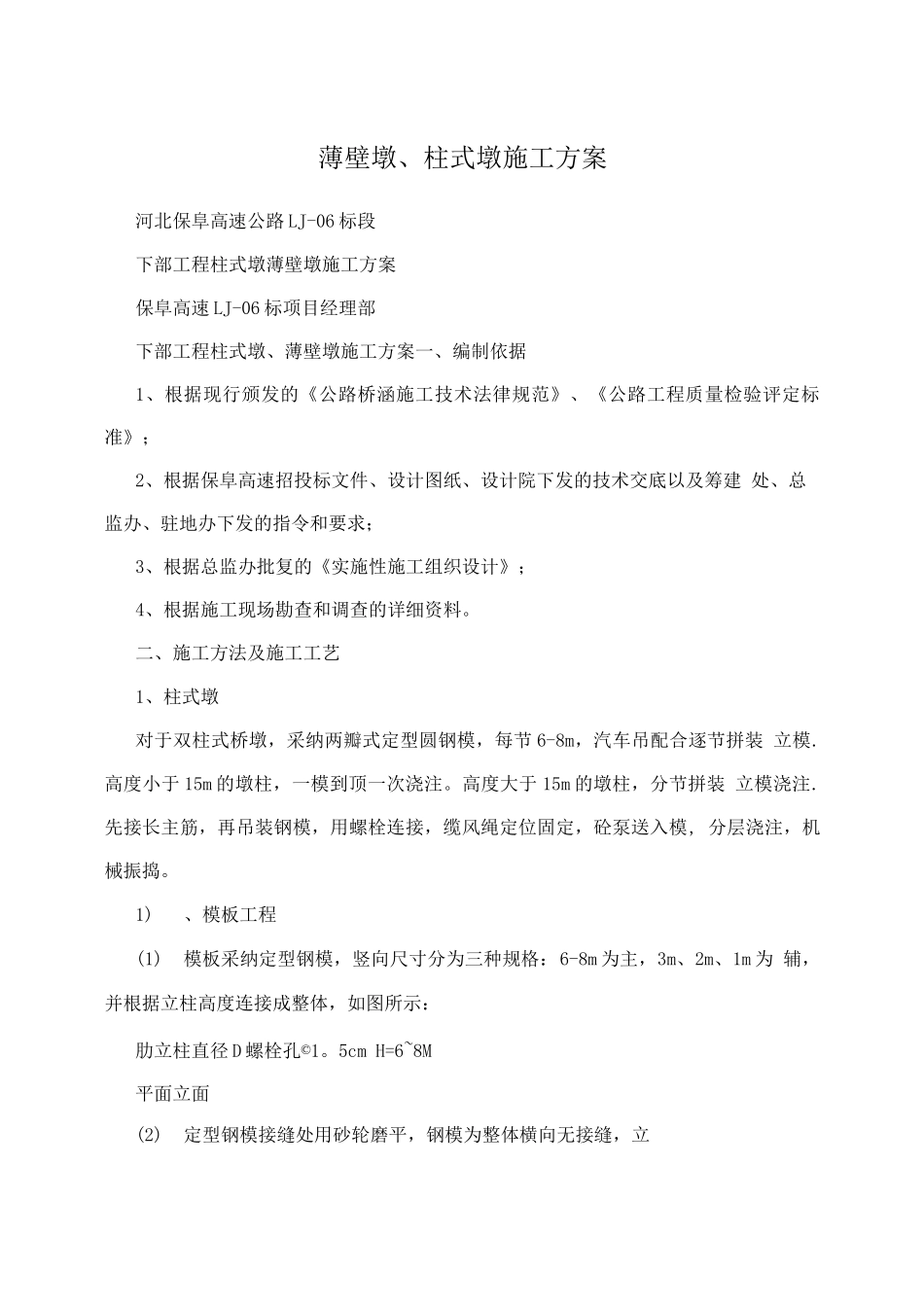

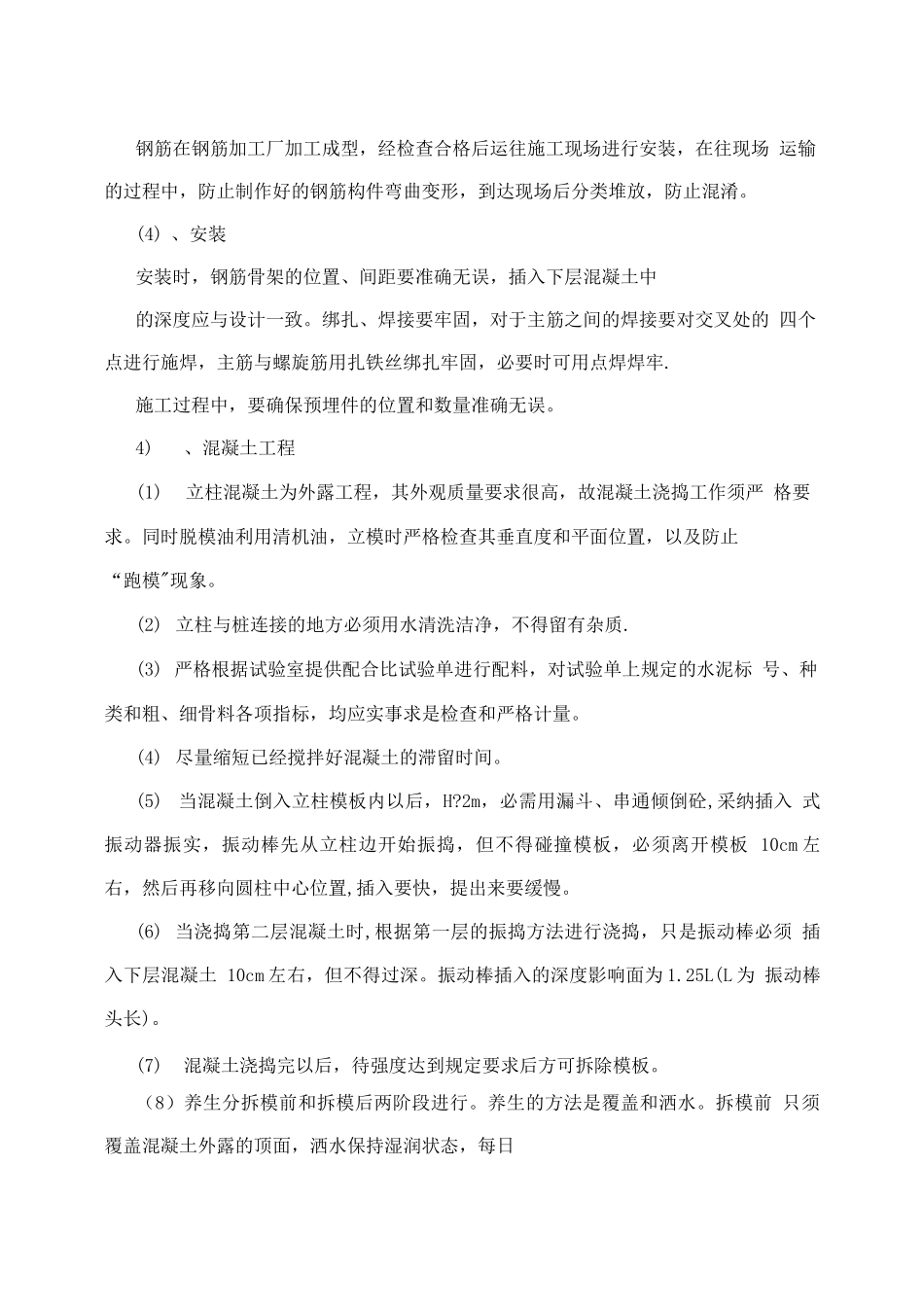

薄壁墩、柱式墩施工方案河北保阜高速公路 LJ-06 标段下部工程柱式墩薄壁墩施工方案保阜高速 LJ-06 标项目经理部下部工程柱式墩、薄壁墩施工方案一、编制依据1、根据现行颁发的《公路桥涵施工技术法律规范》、《公路工程质量检验评定标 准》；2、根据保阜高速招投标文件、设计图纸、设计院下发的技术交底以及筹建 处、总监办、驻地办下发的指令和要求；3、根据总监办批复的《实施性施工组织设计》；4、根据施工现场勘查和调查的详细资料。二、施工方法及施工工艺1、柱式墩对于双柱式桥墩，采纳两瓣式定型圆钢模，每节 6-8m，汽车吊配合逐节拼装 立模.高度小于 15m 的墩柱，一模到顶一次浇注。高度大于 15m 的墩柱，分节拼装 立模浇注.先接长主筋，再吊装钢模，用螺栓连接，缆风绳定位固定，砼泵送入模, 分层浇注，机械振捣。1)、模板工程(1)模板采纳定型钢模，竖向尺寸分为三种规格：6-8m 为主，3m、2m、1m 为 辅，并根据立柱高度连接成整体，如图所示：肋立柱直径 D 螺栓孔©1。5cm H=6~8M平面立面(2)定型钢模接缝处用砂轮磨平，钢模为整体横向无接缝，立柱禁止横向接，应一次到顶.（3）模板垂直稳定用四根揽风绳对称固定，如图所示：2）、脚手架工程（1）为了在混凝土浇捣过程中，更加有效安全地进行施工，必须搭设稳定、牢 固的操作平台，如图所示：操作台立面平面（2）脚手架冲天管高出操作台 1。5m 左右，以便搭设护栏，防止出安全事故。（3）操作平台面与柱顶高相同，平台用木板或胶合板搭设。（4）脚手架立面必须搭设剪刀撑，做一个临时竹梯，以便操作人员上下用。3）、钢筋工程（1）、下料进场材料要通过抽样检测，确保钢筋的力学指标符合法律规范要求，原材料表面应 无锈蚀，无裂纹，无污染。下料前，钢筋要进行调直，应该按施工图进行配筋，以 减少接头数量，同一根钢筋应避开出现多个接头，同一截面接头数量不得超过 50 %。（2）、焊接钢筋焊接前，必须根据施工条件进行试焊，经试验室检验合格后方可正式施 焊，焊工必须持证上岗.钢筋采纳搭接焊时，焊接前须将搭头弯折，以保证钢筋轴 线一致，搭接长度?5d（采纳双面焊）。焊缝要饱满，表观平顺圆滑，无气孔、无 夹渣，不伤筋，不咬筋，焊缝隙的长度、宽度和厚度均要符合法律规范要求，并将焊渣 清除洁净。焊接完成后，质检工程师须逐一检查，剔除不合格构件，对有缺陷的构件立即 进行处理和废弃。并且做好检查记录，整理好资料.制作好的钢筋分类集中堆...
