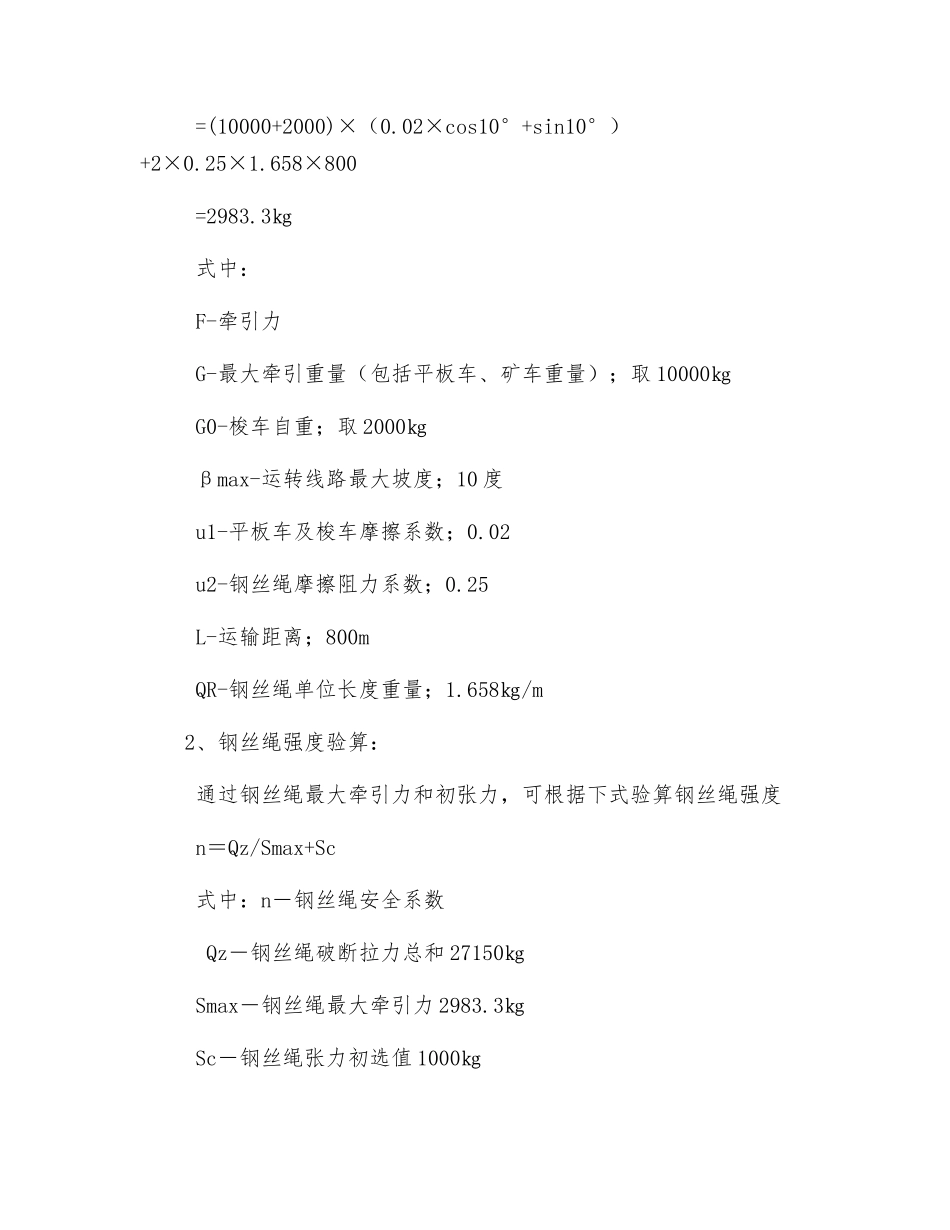

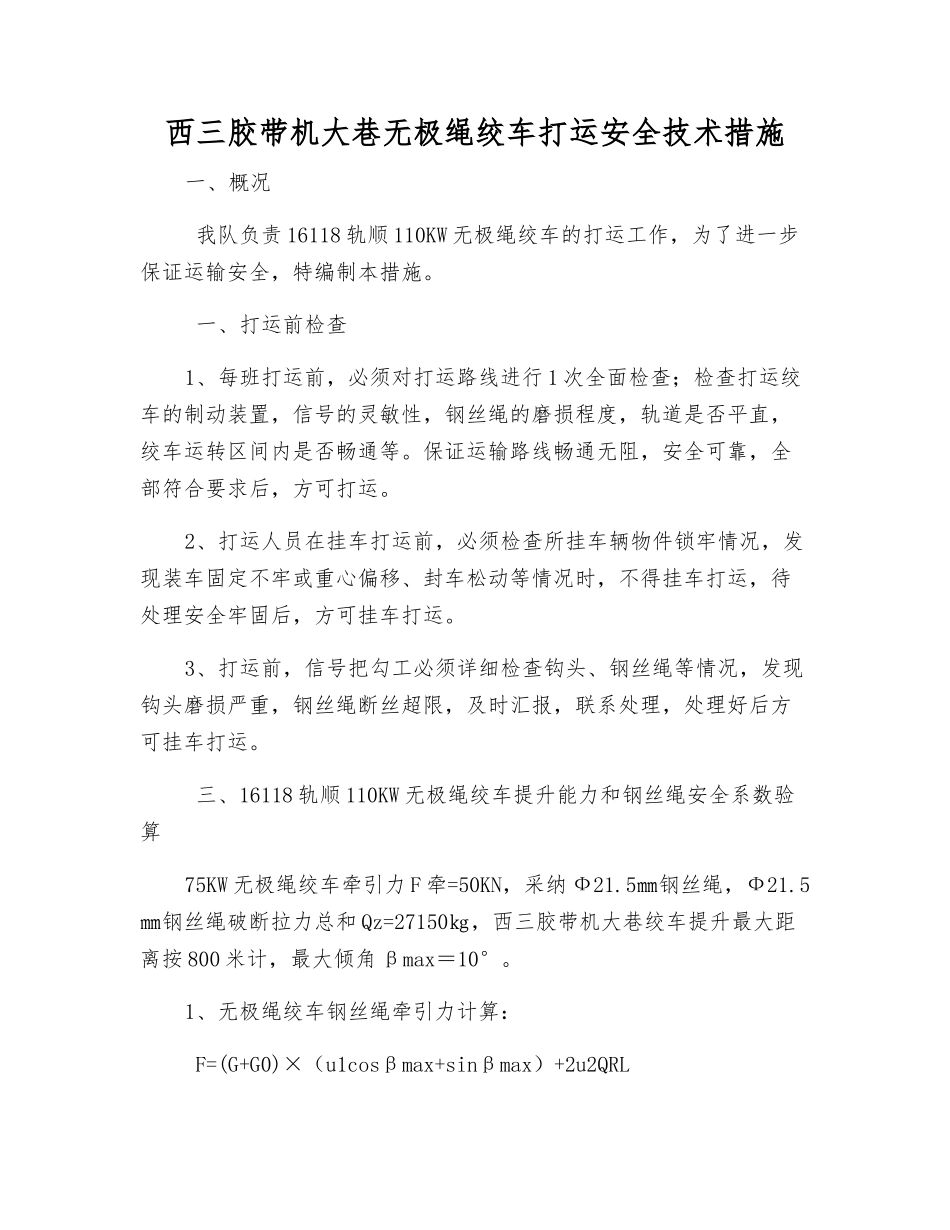

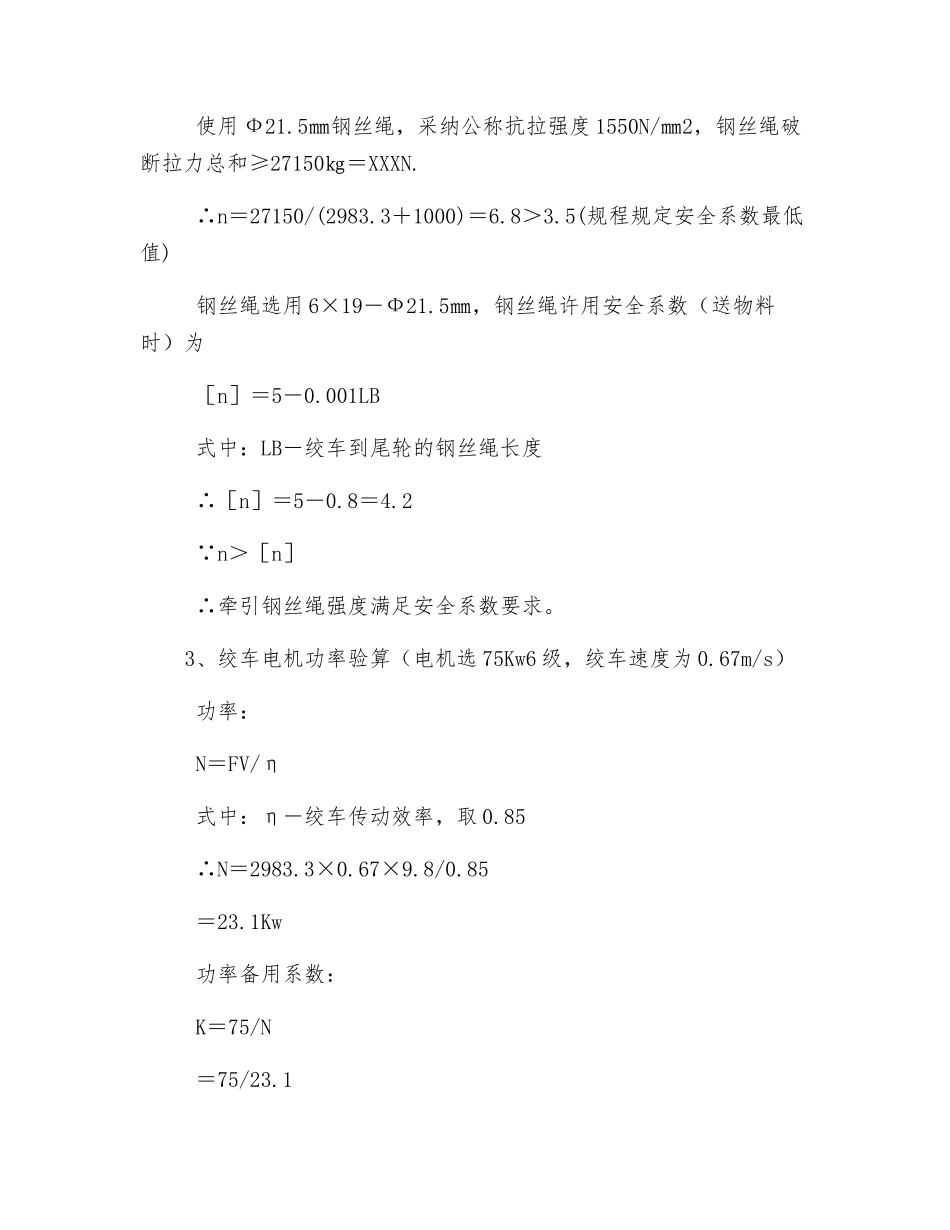

西三胶带机大巷无极绳绞车打运安全技术措施一、概况 我队负责 16118 轨顺 110KW 无极绳绞车的打运工作,为了进一步保证运输安全,特编制本措施。 一、打运前检查1、每班打运前,必须对打运路线进行 1 次全面检查;检查打运绞车的制动装置,信号的灵敏性,钢丝绳的磨损程度,轨道是否平直,绞车运转区间内是否畅通等。保证运输路线畅通无阻,安全可靠,全部符合要求后,方可打运。2、打运人员在挂车打运前,必须检查所挂车辆物件锁牢情况,发现装车固定不牢或重心偏移、封车松动等情况时,不得挂车打运,待处理安全牢固后,方可挂车打运。3、打运前,信号把勾工必须详细检查钩头、钢丝绳等情况,发现钩头磨损严重,钢丝绳断丝超限,及时汇报,联系处理,处理好后方可挂车打运。 三、16118 轨顺 110KW 无极绳绞车提升能力和钢丝绳安全系数验算75KW 无极绳绞车牵引力 F 牵=50KN,采纳 Ф21.5㎜钢丝绳,Ф21.5㎜钢丝绳破断拉力总和 Qz=27150㎏,西三胶带机大巷绞车提升最大距离按 800 米计,最大倾角 βmax=10°。1、无极绳绞车钢丝绳牵引力计算: F=(G+G0)×(u1cosβmax+sinβmax)+2u2QRL =(10000+2000)×(0.02×cos10°+sin10°)+2×0.25×1.658×800 =2983.3㎏ 式中: F-牵引力 G-最大牵引重量(包括平板车、矿车重量);取 10000㎏ G0-梭车自重;取 2000㎏ βmax-运转线路最大坡度;10 度 u1-平板车及梭车摩擦系数;0.02 u2-钢丝绳摩擦阻力系数;0.25 L-运输距离;800m QR-钢丝绳单位长度重量;1.658㎏/m2、钢丝绳强度验算: 通过钢丝绳最大牵引力和初张力,可根据下式验算钢丝绳强度 n=Qz/Smax+Sc 式中:n-钢丝绳安全系数 Qz-钢丝绳破断拉力总和 27150㎏ Smax-钢丝绳最大牵引力 2983.3㎏ Sc-钢丝绳张力初选值 1000㎏ 使用 Ф21.5㎜钢丝绳,采纳公称抗拉强度 1550N/㎜2,钢丝绳破断拉力总和≥27150㎏=XXXN. ∴n=27150/(2983.3+1000)=6.8>3.5(规程规定安全系数最低值) 钢丝绳选用 6×19-Ф21.5㎜,钢丝绳许用安全系数(送物料时)为 [n]=5-0.001LB 式中:LB-绞车到尾轮的钢丝绳长度 ∴[n]=5-0.8=4.2 n>[n] ∴牵引钢丝绳强度满足安全系数要求。3、绞车电机功率验算(电机选 75Kw6 级,绞车速度为 0.67m/s) 功率: N=FV/η 式中:η-绞车传动效率,取 0.85 ∴N=2983.3×0.67×9.8/0.85 =23.1Kw 功率备用系数: K=75/N =75/23.1 =3.2>1....
