视频监控方案

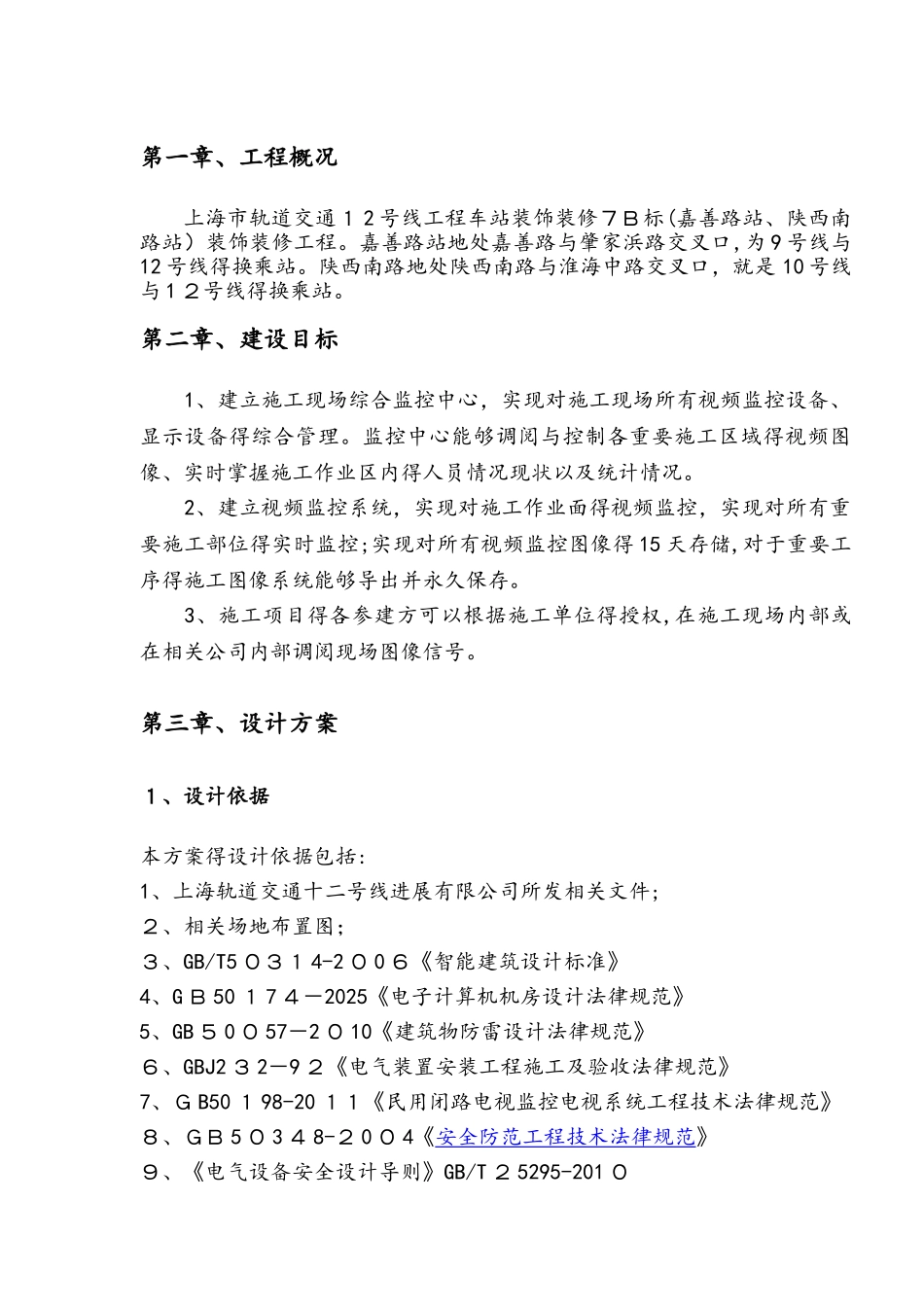

第一章、工程概况上海市轨道交通１ 2 号线工程车站装饰装修７Ｂ标(嘉善路站、陕西南路站）装饰装修工程。嘉善路站地处嘉善路与肇家浜路交叉口,为 9 号线与12 号线得换乘站。陕西南路地处陕西南路与淮海中路交叉口，就是 10 号线与 1 ２号线得换乘站。第二章、建设目标1、建立施工现场综合监控中心，实现对施工现场所有视频监控设备、显示设备得综合管理。监控中心能够调阅与控制各重要施工区域得视频图像、实时掌握施工作业区内得人员情况现状以及统计情况。2、建立视频监控系统，实现对施工作业面得视频监控，实现对所有重要施工部位得实时监控;实现对所有视频监控图像得 15 天存储,对于重要工序得施工图像系统能够导出并永久保存。3、施工项目得各参建方可以根据施工单位得授权,在施工现场内部或在相关公司内部调阅现场图像信号。第三章、设计方案１、设计依据本方案得设计依据包括:1、上海轨道交通十二号线进展有限公司所发相关文件;２、相关场地布置图；３、GB/T5 ０３１ 4-2 ０ 0 ６《智能建筑设计标准》4、G Ｂ 50 １ 7 ４－2025《电子计算机机房设计法律规范》5、GB ５ 0 ０ 57－2 ０ 10《建筑物防雷设计法律规范》６、GBJ2 ３ 2－9 ２《电气装置安装工程施工及验收法律规范》7、Ｇ B50 １ 98-20 １１《民用闭路电视监控电视系统工程技术法律规范》８、ＧＢ 5 ０ 3 ４ 8-２ 0 ０ 4《安全防范工程技术法律规范》９、《电气设备安全设计导则》GB/T ２ 5295-201 ０10、《电气设备雷击保护导则》GB7450２、系统构成２、1 视频监控系统ﻩ 视频监控系统主要包括前端设备部分、传输系统部分与视频控制、显示与记录系统等三个部分。前端摄像设备就是就是整个系统得“眼睛”,它把监视得内容变为图像信号,传送控制中心得监视器上,摄像部分得好坏及它产生得图像信号质量将影响整个系统得质量。传输部分就是系统得图像信号通道,控制部分就是整个系统得“心脏”与“大脑”,就是实现整个系统功能得指挥中心。(１）前端设备 根据不同施工部位得监控特点,建设施工场地视频监控前端摄像机一般采纳以下三类设备:室外智能网络高速球摄像机：用于基坑、附属结构、中间风井、施工竖井、盾构始发井、接收井等监控要求高、范围大得地面监控点;高清红外摄像机：用于施工进、出材料及门禁监控、仓库、物料堆放区、办公区及生活区防盗、监控中心内部等范围较小得监控点。结合本工程施工特点，本工程全部采纳高清红外...
