计划性停水施工技术方案

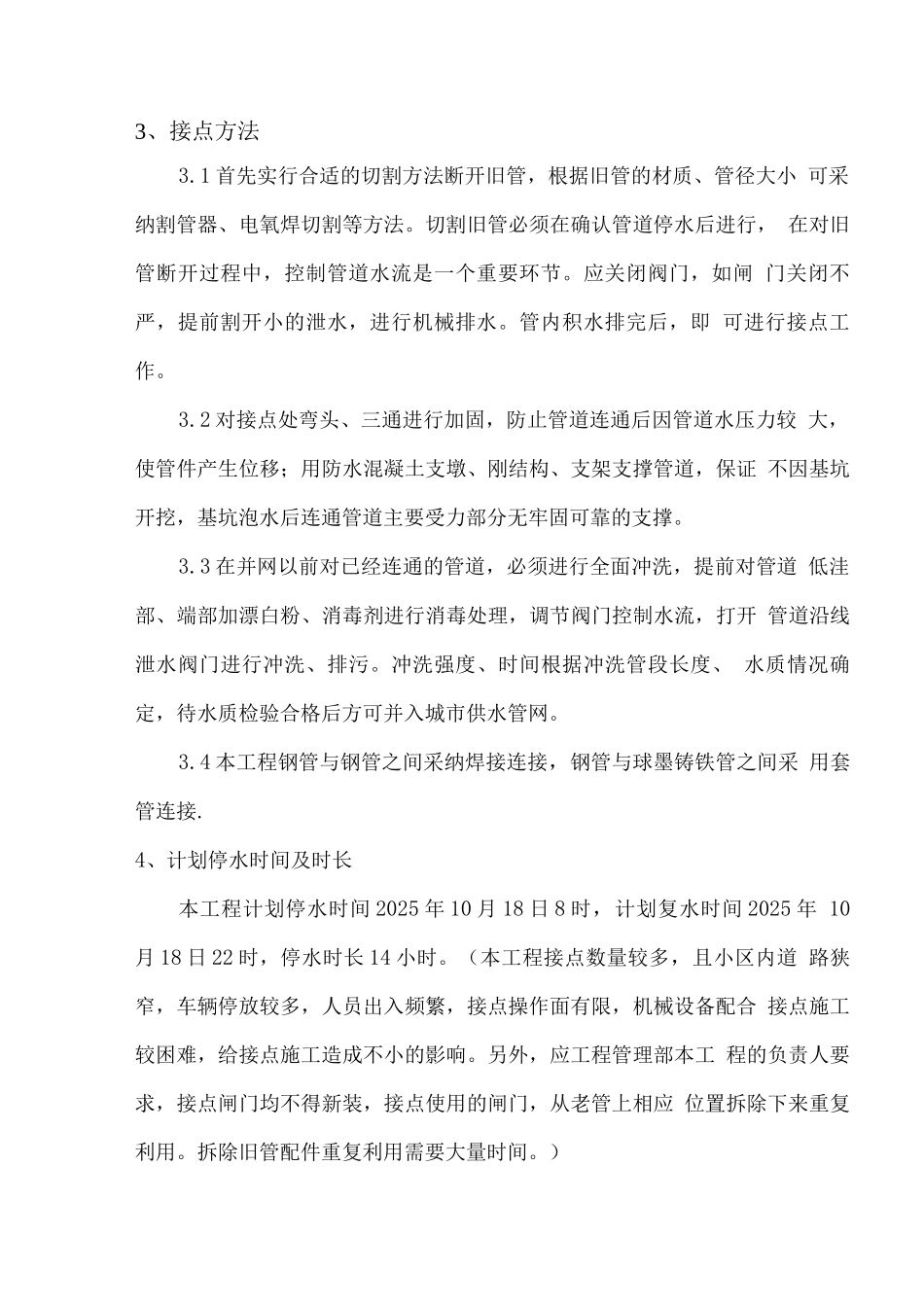

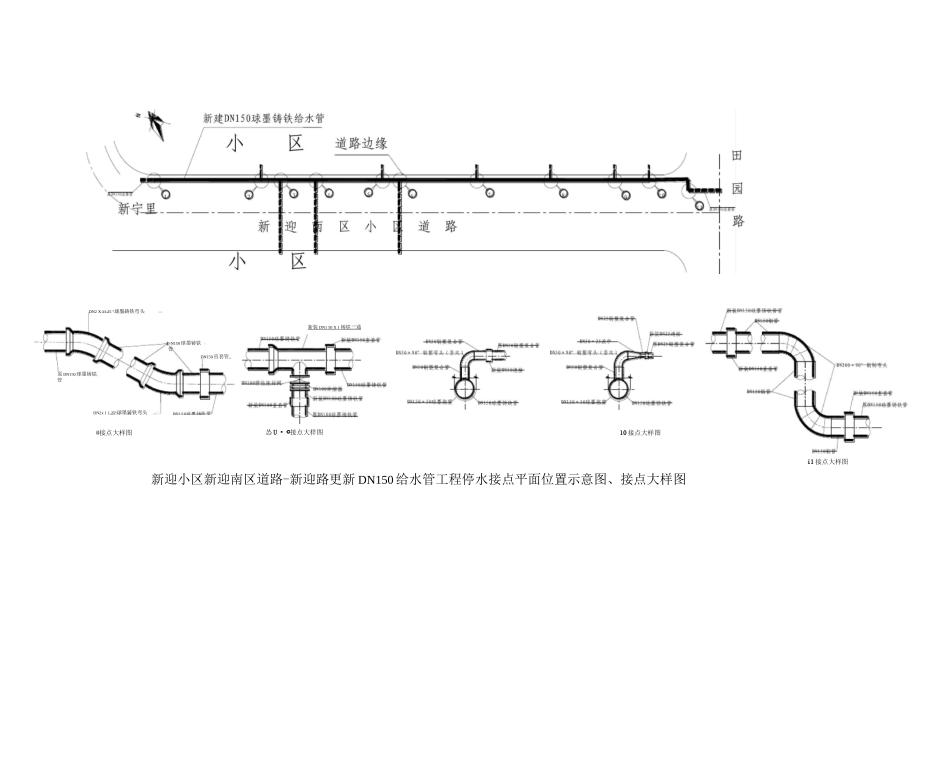

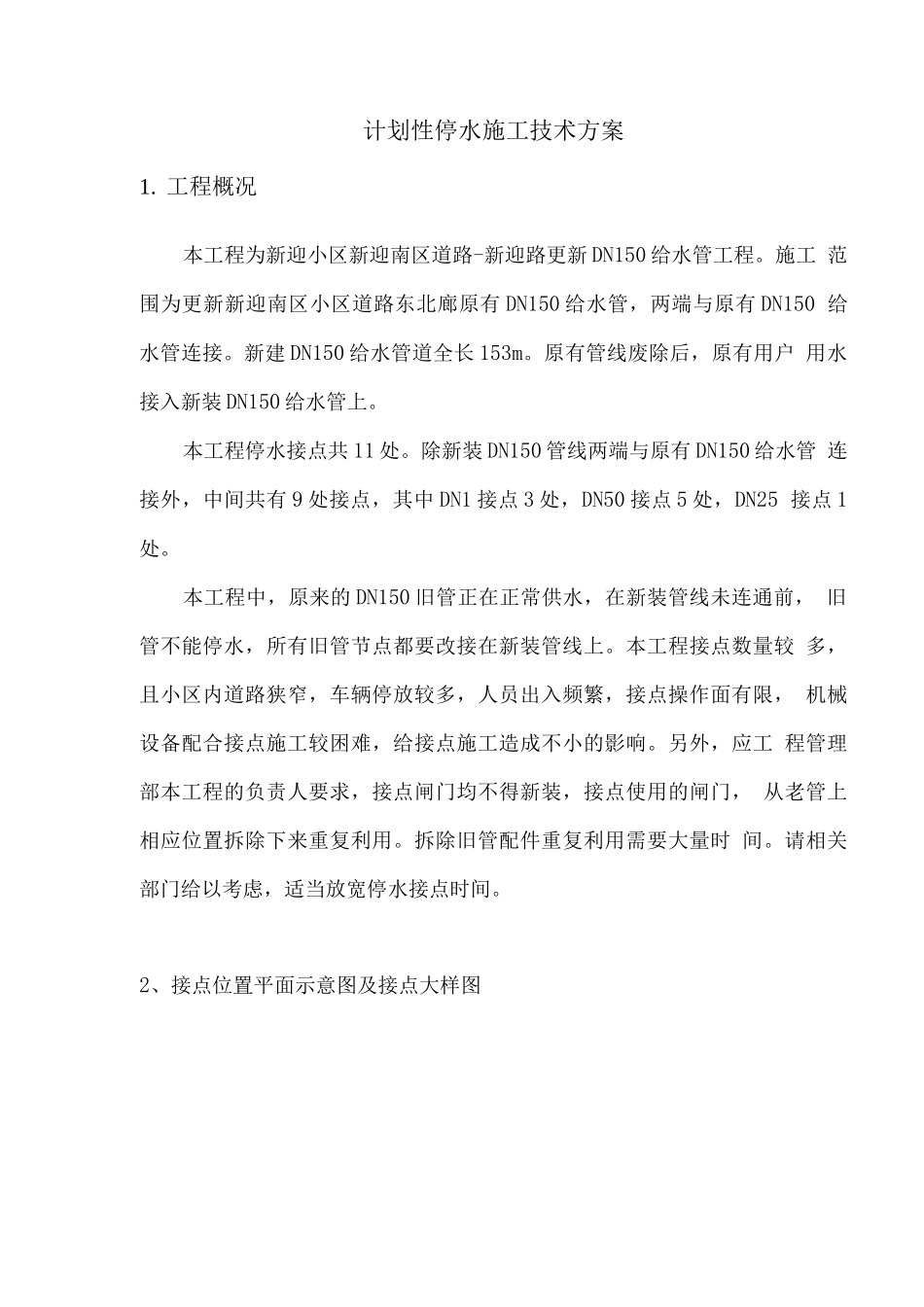

计划性停水施工技术方案1. 工程概况本工程为新迎小区新迎南区道路-新迎路更新 DN150 给水管工程。施工 范围为更新新迎南区小区道路东北廊原有 DN150 给水管，两端与原有 DN150 给水管连接。新建 DN150 给水管道全长 153m。原有管线废除后，原有用户 用水接入新装 DN150 给水管上。本工程停水接点共 11 处。除新装 DN150 管线两端与原有 DN150 给水管 连接外，中间共有 9 处接点，其中 DN1 接点 3 处，DN50 接点 5 处，DN25 接点 1处。本工程中，原来的 DN150 旧管正在正常供水，在新装管线未连通前， 旧管不能停水，所有旧管节点都要改接在新装管线上。本工程接点数量较 多，且小区内道路狭窄，车辆停放较多，人员出入频繁，接点操作面有限， 机械设备配合接点施工较困难，给接点施工造成不小的影响。另外，应工 程管理部本工程的负责人要求，接点闸门均不得新装，接点使用的闸门， 从老管上相应位置拆除下来重复利用。拆除旧管配件重复利用需要大量时 间。请相关部门给以考虑，适当放宽停水接点时间。2、接点位置平面示意图及接点大样图新迎小区新迎南区道路-新迎路更新 DN150 给水管工程停水接点平面位置示意图、接点大样图DN2 X 11.25 °球墨铸铁弯头>N150 球墨铸铁管原 DN150 球墨铸铁管DN2x 1 1.25°球墨铸铁弯头DN150 直套管新装 DN1 50 X 1 铸铁三通 怂 U • ©接点大样图@接点大样图10 接点大样图i1 接点大样图3、接点方法3.1 首先实行合适的切割方法断开旧管，根据旧管的材质、管径大小 可采纳割管器、电氧焊切割等方法。切割旧管必须在确认管道停水后进行， 在对旧管断开过程中，控制管道水流是一个重要环节。应关闭阀门，如闸 门关闭不严，提前割开小的泄水，进行机械排水。管内积水排完后，即 可进行接点工作。3.2 对接点处弯头、三通进行加固，防止管道连通后因管道水压力较 大，使管件产生位移；用防水混凝土支墩、刚结构、支架支撑管道，保证 不因基坑开挖，基坑泡水后连通管道主要受力部分无牢固可靠的支撑。3.3 在并网以前对已经连通的管道，必须进行全面冲洗，提前对管道 低洼部、端部加漂白粉、消毒剂进行消毒处理，调节阀门控制水流，打开 管道沿线泄水阀门进行冲洗、排污。冲洗强度、时间根据冲洗管段长度、 水质情况确定，待水质检验合格后方可并入城市供水管网。3.4 本工程钢管与钢管之间采纳焊接连接，钢管与球墨铸铁管之间采 用套管连接.4...
