路网工程钻孔桩技术交底记录

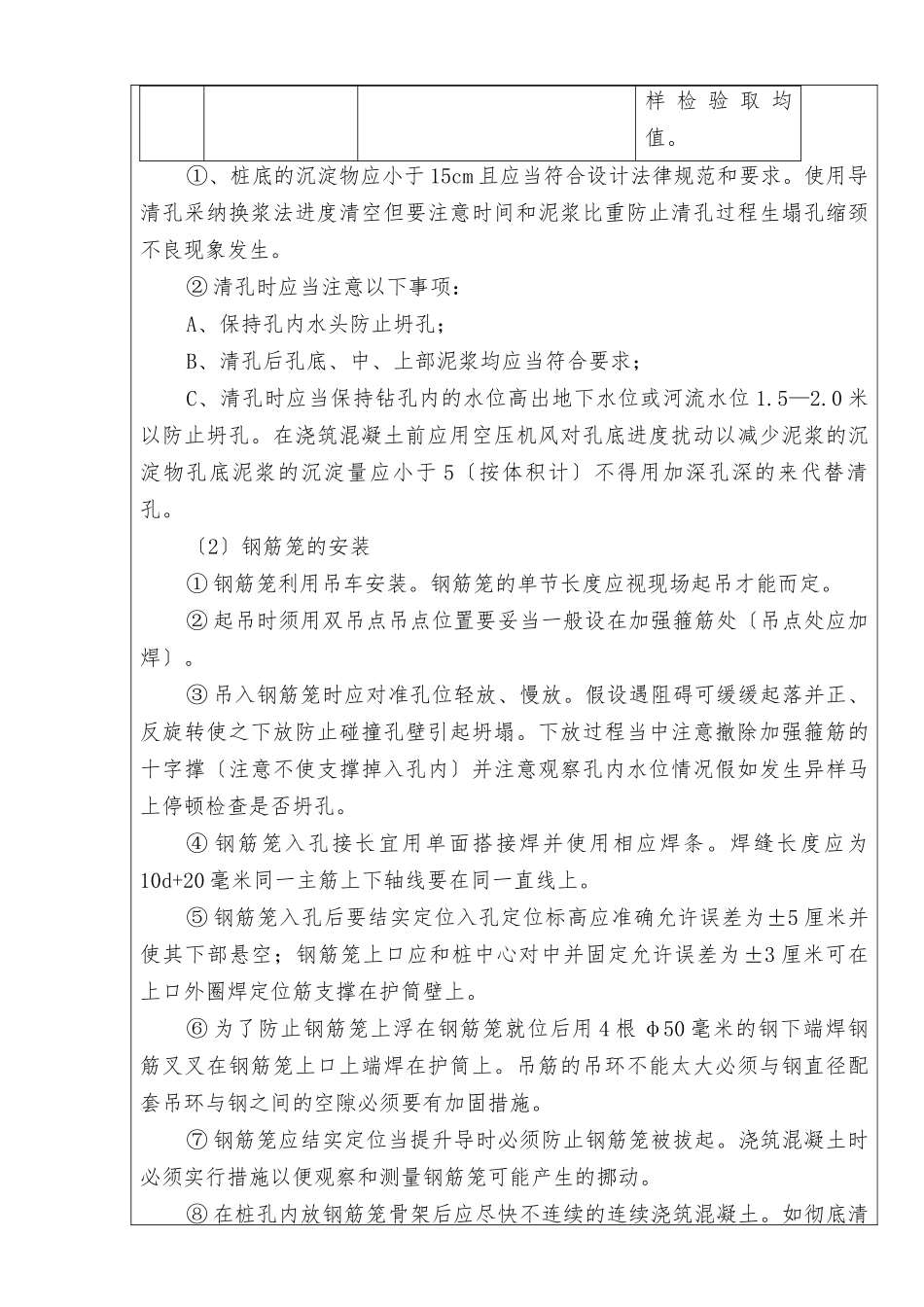

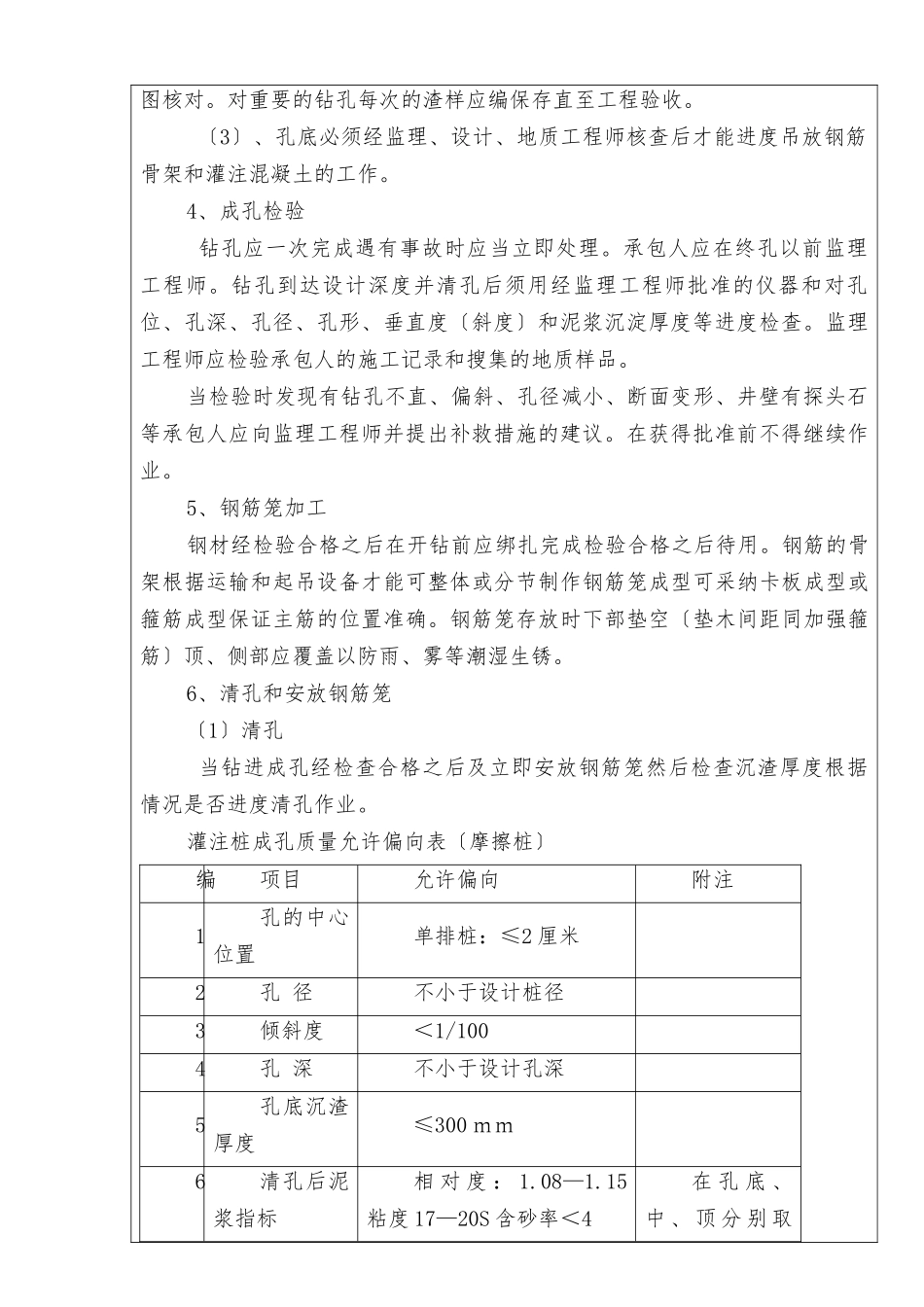

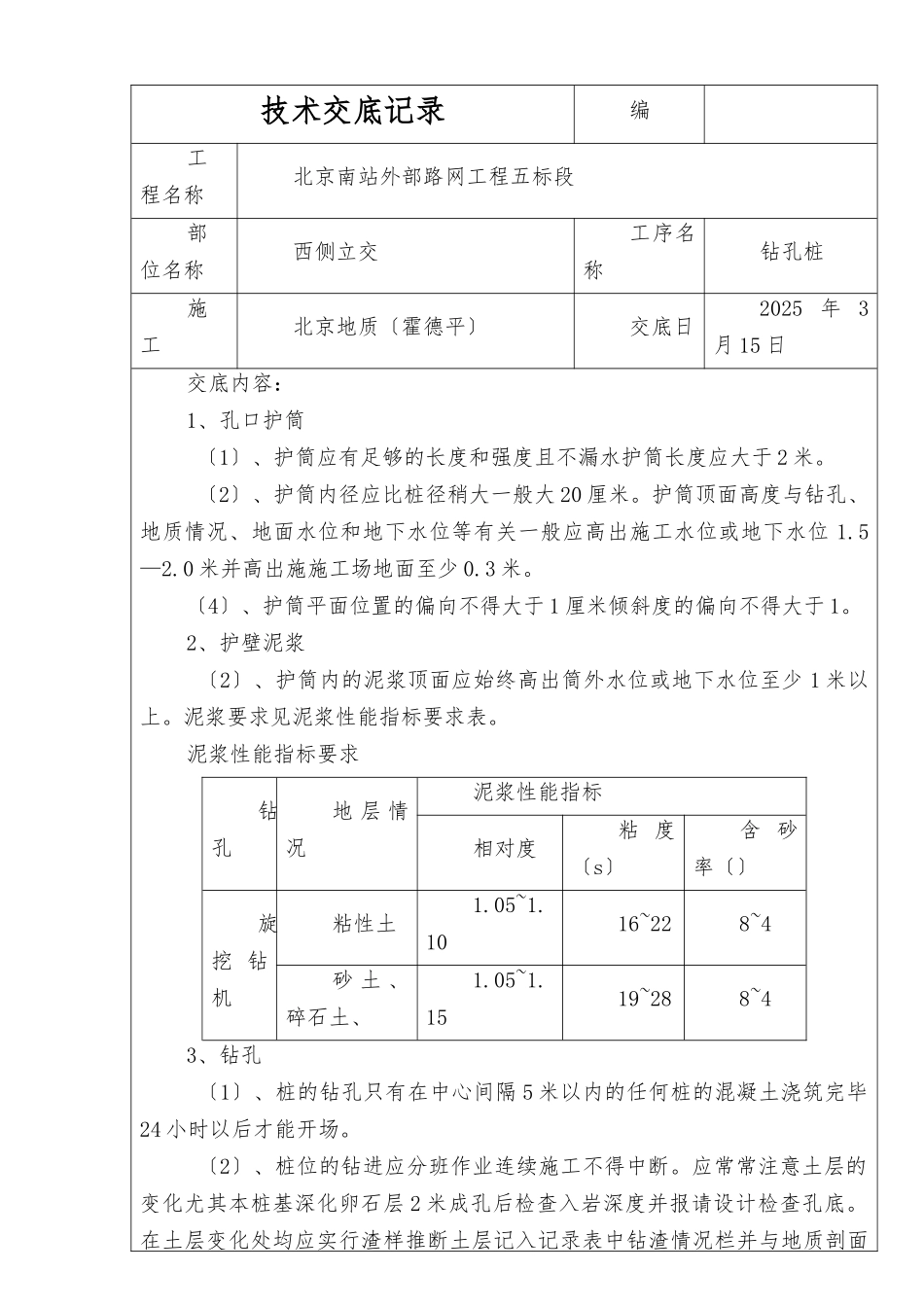

技术交底记录编工程名称北京南站外部路网工程五标段部位名称西侧立交工序名称钻孔桩施工北京地质〔霍德平〕交底日2025 年 3月 15 日交底内容：1、孔口护筒 〔1〕、护筒应有足够的长度和强度且不漏水护筒长度应大于 2 米。 〔2〕、护筒内径应比桩径稍大一般大 20 厘米。护筒顶面高度与钻孔、地质情况、地面水位和地下水位等有关一般应高出施工水位或地下水位 1.5—2.0 米并高出施施工场地面至少 0.3 米。〔4〕、护筒平面位置的偏向不得大于 1 厘米倾斜度的偏向不得大于 1。2、护壁泥浆 〔2〕、护筒内的泥浆顶面应始终高出筒外水位或地下水位至少 1 米以上。泥浆要求见泥浆性能指标要求表。泥浆性能指标要求钻孔地 层 情况泥浆性能指标相对度粘 度〔s〕含 砂率〔〕旋挖 钻机粘性土1.05~1.1016~228~4砂 土 、碎石土、1.05~1.1519~288~43、钻孔 〔1〕、桩的钻孔只有在中心间隔 5 米以内的任何桩的混凝土浇筑完毕24 小时以后才能开场。 〔2〕、桩位的钻进应分班作业连续施工不得中断。应常常注意土层的变化尤其本桩基深化卵石层 2 米成孔后检查入岩深度并报请设计检查孔底。在土层变化处均应实行渣样推断土层记入记录表中钻渣情况栏并与地质剖面图核对。对重要的钻孔每次的渣样应编保存直至工程验收。 〔3〕、孔底必须经监理、设计、地质工程师核查后才能进度吊放钢筋骨架和灌注混凝土的工作。4、成孔检验 钻孔应一次完成遇有事故时应当立即处理。承包人应在终孔以前监理工程师。钻孔到达设计深度并清孔后须用经监理工程师批准的仪器和对孔位、孔深、孔径、孔形、垂直度〔斜度〕和泥浆沉淀厚度等进度检查。监理工程师应检验承包人的施工记录和搜集的地质样品。当检验时发现有钻孔不直、偏斜、孔径减小、断面变形、井壁有探头石等承包人应向监理工程师并提出补救措施的建议。在获得批准前不得继续作业。5、钢筋笼加工钢材经检验合格之后在开钻前应绑扎完成检验合格之后待用。钢筋的骨架根据运输和起吊设备才能可整体或分节制作钢筋笼成型可采纳卡板成型或箍筋成型保证主筋的位置准确。钢筋笼存放时下部垫空〔垫木间距同加强箍筋〕顶、侧部应覆盖以防雨、雾等潮湿生锈。6、清孔和安放钢筋笼〔1〕清孔 当钻进成孔经检查合格之后及立即安放钢筋笼然后检查沉渣厚度根据情况是否进度清孔作业。灌注桩成孔质量允许偏向表〔摩擦桩〕编项目允许偏向附注1孔的中心位置单排桩：≤2 厘米2孔 径不小于设计桩径3倾斜度＜1/1004...
