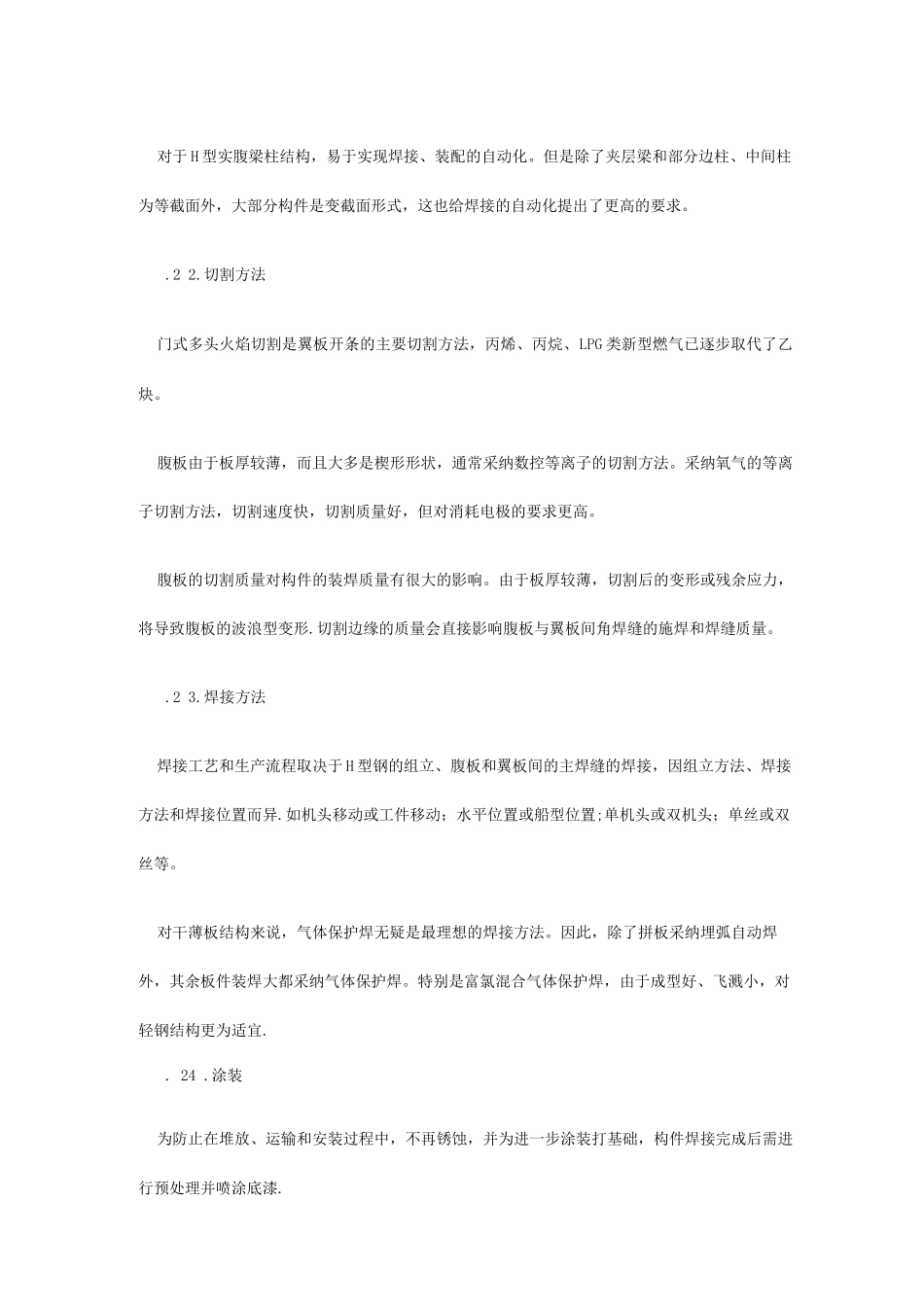

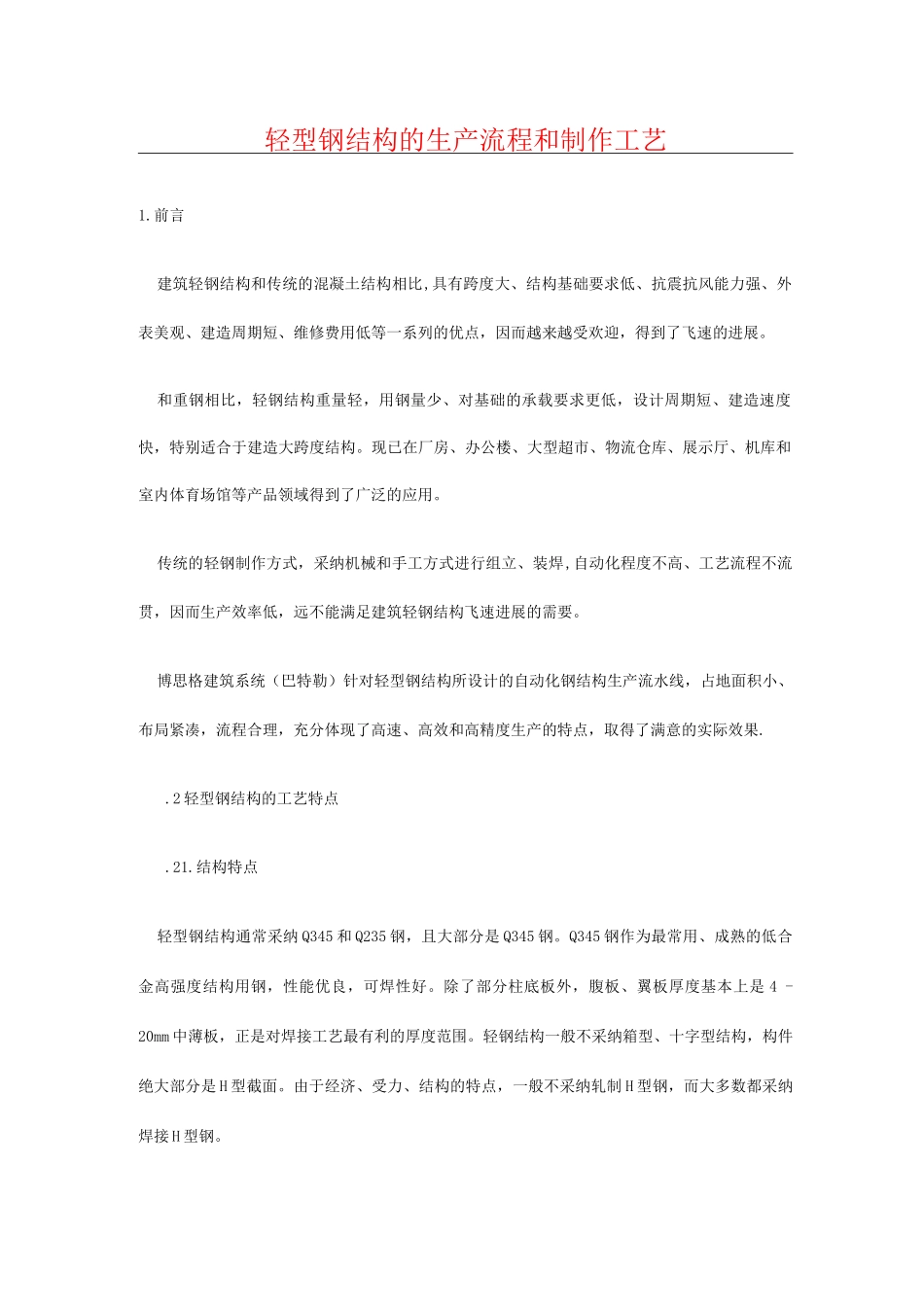

轻型钢结构的生产流程和制作工艺1.前言建筑轻钢结构和传统的混凝土结构相比,具有跨度大、结构基础要求低、抗震抗风能力强、外表美观、建造周期短、维修费用低等一系列的优点，因而越来越受欢迎，得到了飞速的进展。和重钢相比，轻钢结构重量轻，用钢量少、对基础的承载要求更低，设计周期短、建造速度快，特别适合于建造大跨度结构。现已在厂房、办公楼、大型超市、物流仓库、展示厅、机库和室内体育场馆等产品领域得到了广泛的应用。传统的轻钢制作方式，采纳机械和手工方式进行组立、装焊,自动化程度不高、工艺流程不流贯，因而生产效率低，远不能满足建筑轻钢结构飞速进展的需要。博思格建筑系统（巴特勒）针对轻型钢结构所设计的自动化钢结构生产流水线，占地面积小、布局紧凑，流程合理，充分体现了高速、高效和高精度生产的特点，取得了满意的实际效果..2 轻型钢结构的工艺特点.21.结构特点轻型钢结构通常采纳 Q345 和 Q235 钢，且大部分是 Q345 钢。Q345 钢作为最常用、成熟的低合金高强度结构用钢，性能优良，可焊性好。除了部分柱底板外，腹板、翼板厚度基本上是 4 -20mm 中薄板，正是对焊接工艺最有利的厚度范围。轻钢结构一般不采纳箱型、十字型结构，构件绝大部分是 H 型截面。由于经济、受力、结构的特点，一般不采纳轧制 H 型钢，而大多数都采纳焊接 H 型钢。对于 H 型实腹梁柱结构，易于实现焊接、装配的自动化。但是除了夹层梁和部分边柱、中间柱为等截面外，大部分构件是变截面形式，这也给焊接的自动化提出了更高的要求。.2 2.切割方法门式多头火焰切割是翼板开条的主要切割方法，丙烯、丙烷、LPG 类新型燃气已逐步取代了乙炔。腹板由于板厚较薄，而且大多是楔形形状，通常采纳数控等离子的切割方法。采纳氧气的等离子切割方法，切割速度快，切割质量好，但对消耗电极的要求更高。腹板的切割质量对构件的装焊质量有很大的影响。由于板厚较薄，切割后的变形或残余应力，将导致腹板的波浪型变形.切割边缘的质量会直接影响腹板与翼板间角焊缝的施焊和焊缝质量。.2 3.焊接方法焊接工艺和生产流程取决于 H 型钢的组立、腹板和翼板间的主焊缝的焊接，因组立方法、焊接方法和焊接位置而异.如机头移动或工件移动；水平位置或船型位置;单机头或双机头；单丝或双丝等。对干薄板结构来说，气体保护焊无疑是最理想的焊接方法。因此，除了拼板采纳埋弧自动焊外，其余板件装焊大都采纳气体保护焊。特别是富氯混合气体...
