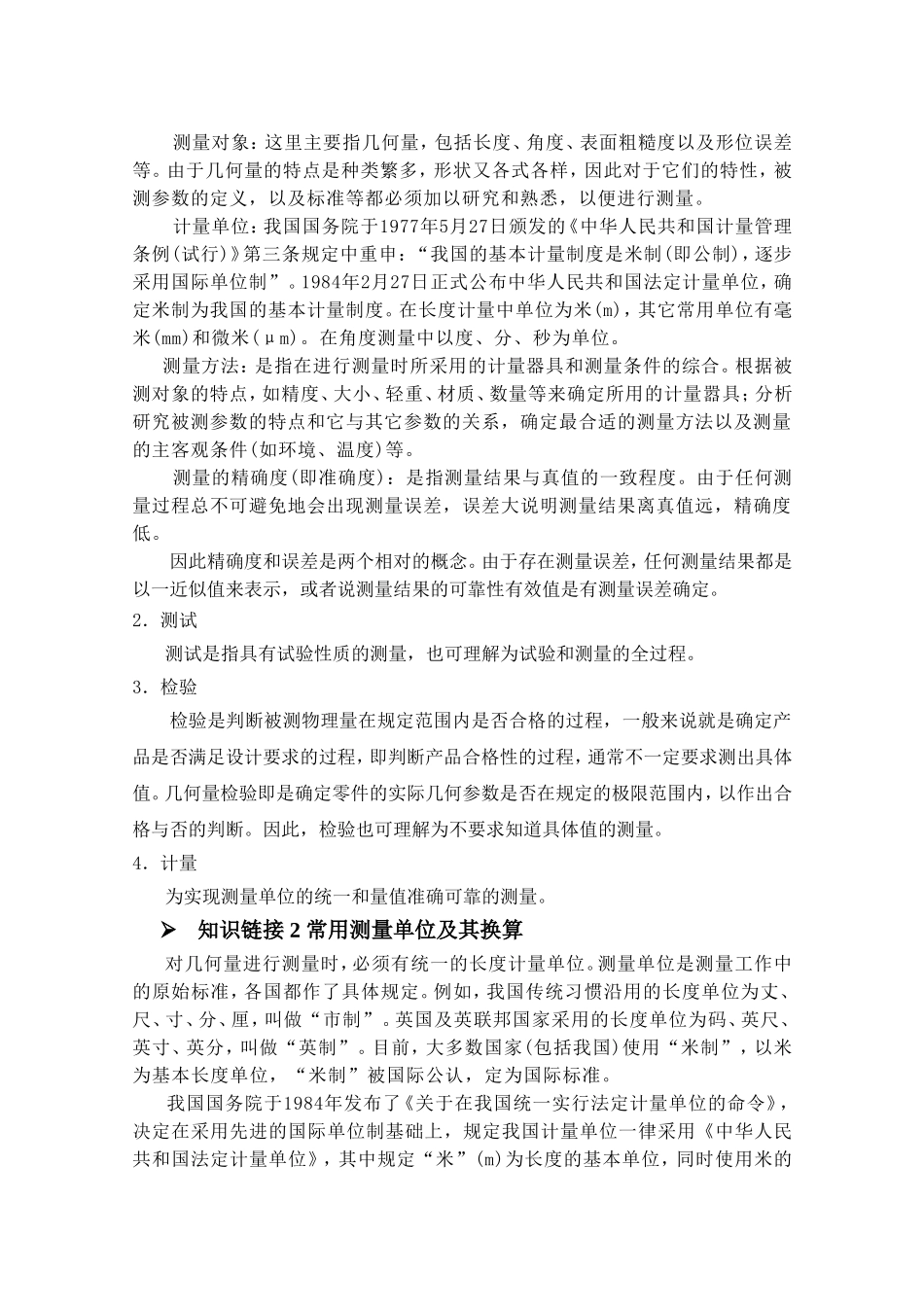

第一篇机械测量入门技术基础知识目标了解机械测量技术的相关知识，掌握机械测量的基本概念及其单位与换算关系。了解测量器具与测量方法的分类，理解测量器具主要技术性能指标；了解现代测量技术发展状况，理解测量误差分析与数据处理的基础常识；了解量具量仪选用的要求及方法，熟悉量具量仪的日常使用与维护技术；任务一了解机械测量技术的相关知识测量技术是一门具有自身专业体系、涵盖多种学科、理论性和实践性都非常强的前沿科学。而熟知测量技术方面的基础知识，则是掌握测量技能，独立完成对机械产品几何参数测量的基础。知识链接1机械测量技术的基本概念一件制造完成后的产品是否满足设计的几何精度要求，通常有以下几种判断方式。1．测量测量就是为确定量值而进行的实验过程。在测量中假设L为被测量值，E为所采用的计量单位，那么它们的比值为：q=这个公式的物理意义说明，在被测量值L一定的情况下，比值q的大小完全决定于所采用的计量单位E，而且是成反比关系。同时它也说明计量单位的选择决定于被测量值所要求的精确程度，这样经比较而得的被测量值为：L＝qE因此，测量是以确定被测对象的量值为目的的全部操作。在这一操作过程中，将被测对象与复现测量单位的标准量进行比较，并以被测量与单位量的比值及其准确度表达测量结果。例如用游标卡尺对一轴径的测量，就是将被测量对象（轴的直径）用特定测量方法（游标卡尺）与长度单位（毫米）相比较。若其比值为30.52，准确度为±0.03mm，则测量结果可表达为（30.52±0.03）mm。由上可知，任何一个测量过程必须有被测的对象和所采用的计量单位。此外还有二者是怎样进行比较和比较以后它的精确程度如何的问题，即测量的方法和测量的精确度问题。这样，任何测量过程都包含：测量对象、计量单位、测量方法及测量精确度等四个要素。本章只涉及机械制造中最普遍的测量对象，即几何量的测量。测量对象：这里主要指几何量，包括长度、角度、表面粗糙度以及形位误差等。由于几何量的特点是种类繁多，形状又各式各样，因此对于它们的特性，被测参数的定义，以及标准等都必须加以研究和熟悉，以便进行测量。计量单位：我国国务院于1977年5月27日颁发的《中华人民共和国计量管理条例(试行)》第三条规定中重申：“我国的基本计量制度是米制(即公制)，逐步采用国际单位制”。1984年2月27日正式公布中华人民共和国法定计量单位，确定米制为我国的基本计量制度。在长度计量中单位为米(m)，其它常用单位有毫米(mm)和微米(μm)。在角度测量中以度、分、秒为单位。测量方法：是指在进行测量时所采用的计量器具和测量条件的综合。根据被测对象的特点，如精度、大小、轻重、材质、数量等来确定所用的计量嚣具；分析研究被测参数的特点和它与其它参数的关系，确定最合适的测量方法以及测量的主客观条件(如环境、温度)等。测量的精确度(即准确度)：是指测量结果与真值的一致程度。由于任何测量过程总不可避免地会出现测量误差，误差大说明测量结果离真值远，精确度低。因此精确度和误差是两个相对的概念。由于存在测量误差，任何测量结果都是以一近似值来表示，或者说测量结果的可靠性有效值是有测量误差确定。2．测试测试是指具有试验性质的测量，也可理解为试验和测量的全过程。3．检验检验是判断被测物理量在规定范围内是否合格的过程，一般来说就是确定产品是否满足设计要求的过程，即判断产品合格性的过程，通常不一定要求测出具体值。几何量检验即是确定零件的实际几何参数是否在规定的极限范围内，以作出合格与否的判断。因此，检验也可理解为不要求知道具体值的测量。4．计量为实现测量单位的统一和量值准确可靠的测量。知识链接2常用测量单位及其换算对几何量进行测量时，必须有统一的长度计量单位。测量单位是测量工作中的原始标准，各国都作了具体规定。例如，我国传统习惯沿用的长度单位为丈、尺、寸、分、厘，叫做“市制”。英国及英联邦国家采用的长度单位为码、英尺、英寸、英分，叫做“英制”。目前，大多数国家(包括我国)使用“米制”，以米为基本长度单位，“米制”被国际公认，定为国际标准。我国国务院于1984年发布...
