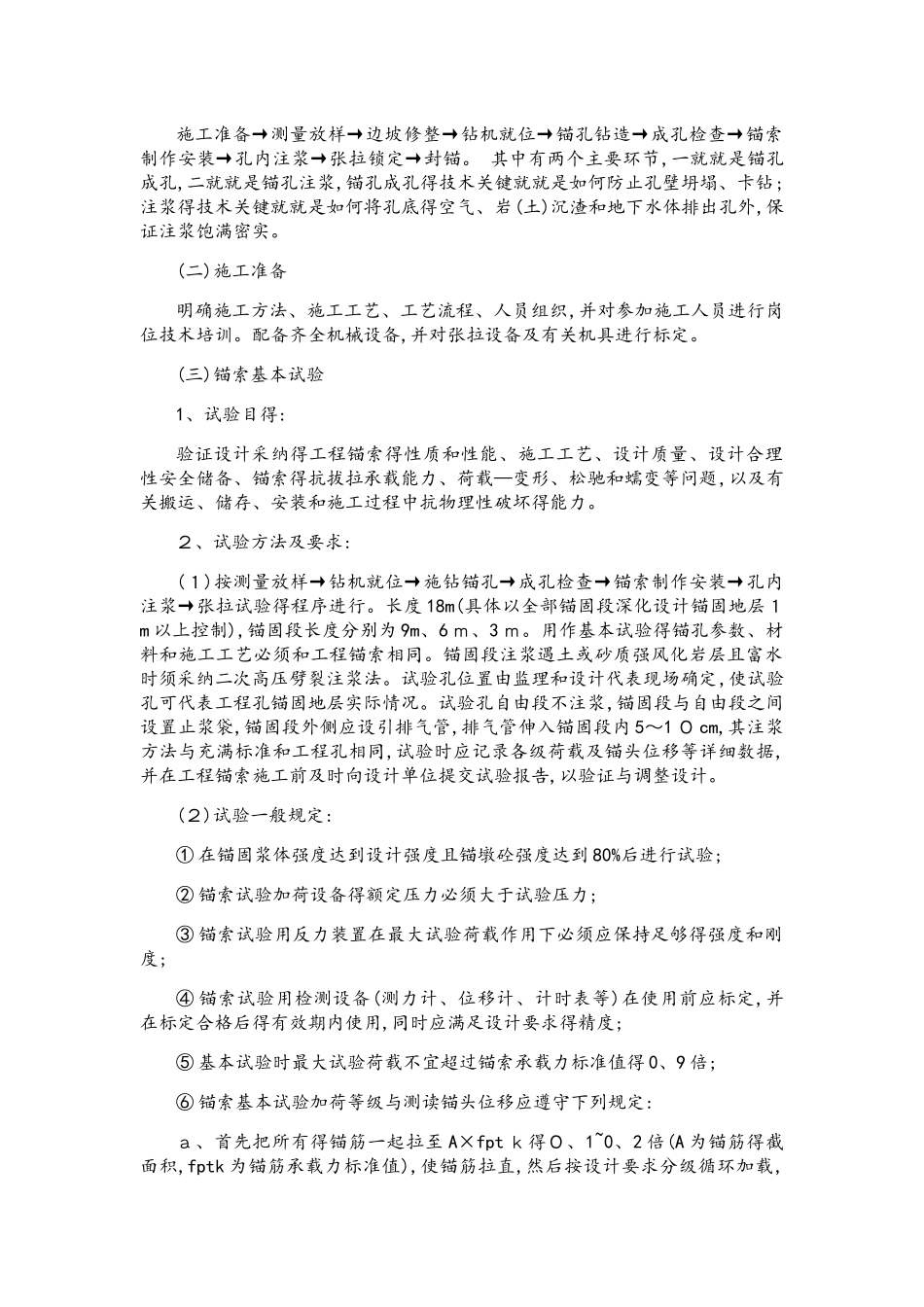

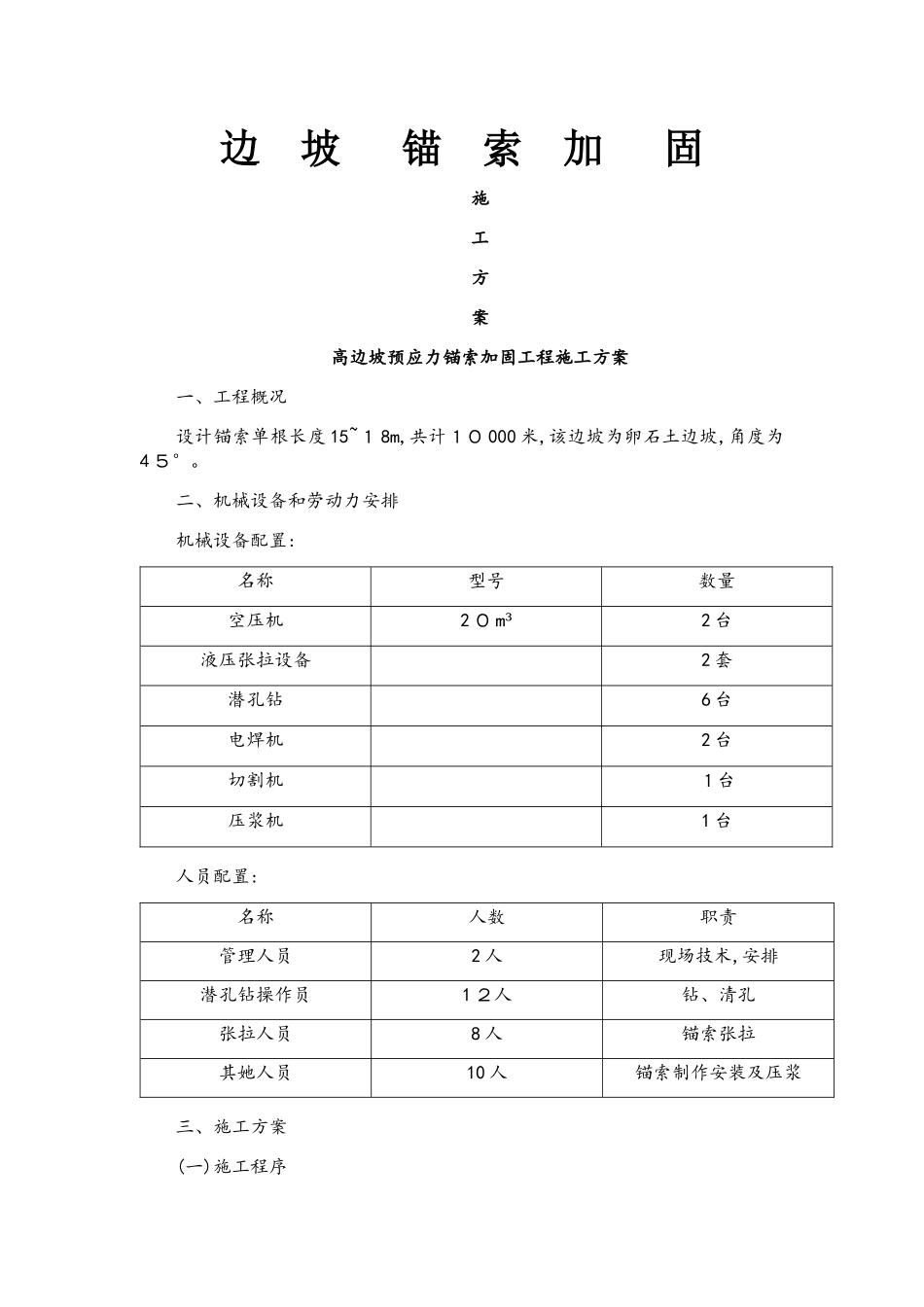

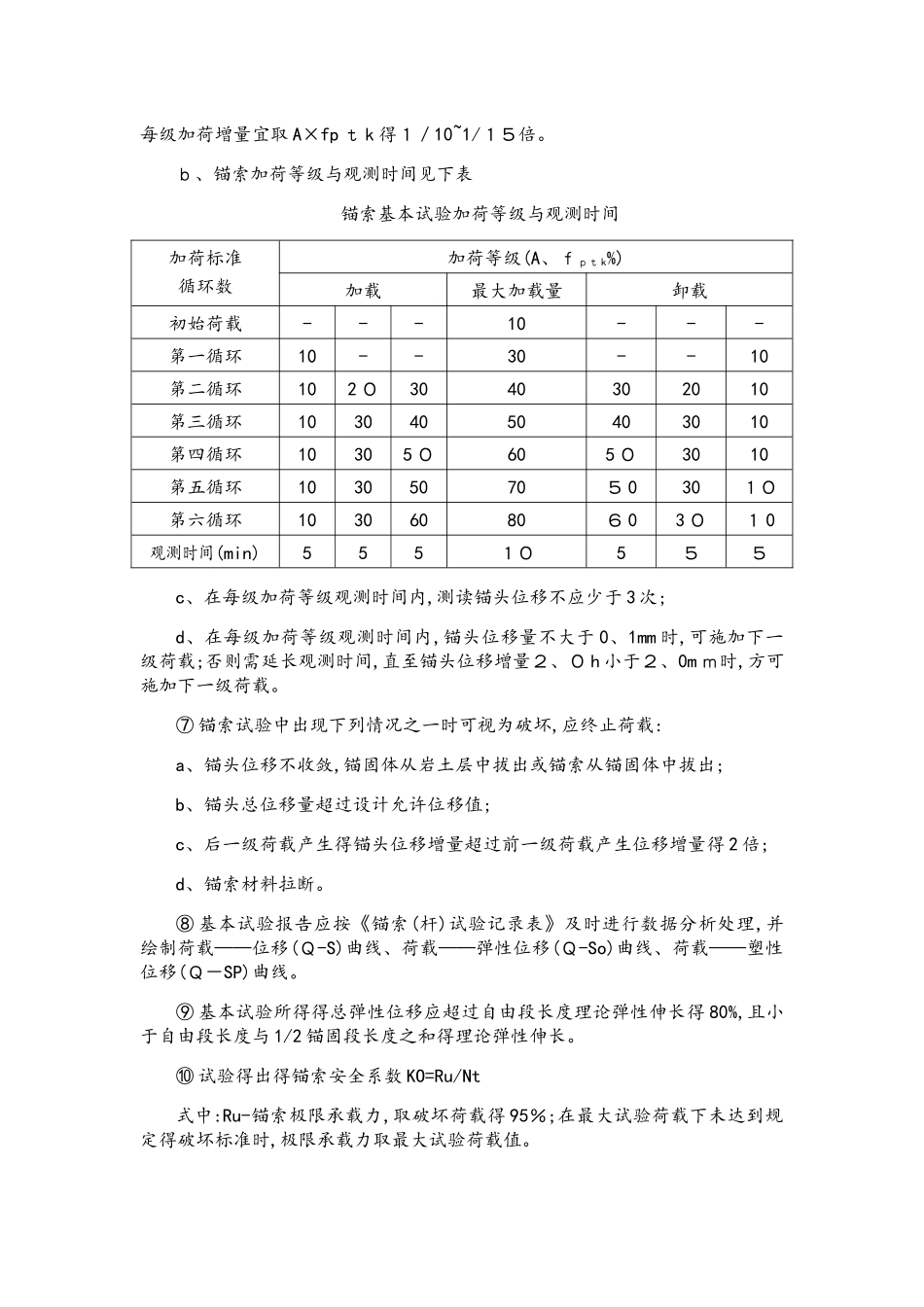

边 坡 锚 索 加 固施工方案高边坡预应力锚索加固工程施工方案一、工程概况设计锚索单根长度 15~１ 8m,共计１０ 000 米,该边坡为卵石土边坡,角度为4 ５°。二、机械设备和劳动力安排机械设备配置:名称型号数量空压机2 ０ m³2 台液压张拉设备2 套潜孔钻6 台电焊机2 台切割机１台压浆机1 台人员配置:名称人数职责管理人员2 人现场技术,安排潜孔钻操作员1 ２人钻、清孔张拉人员8 人锚索张拉其她人员10 人锚索制作安装及压浆三、施工方案(一)施工程序 施工准备→测量放样→边坡修整→钻机就位→锚孔钻造→成孔检查→锚索制作安装→孔内注浆→张拉锁定→封锚。 其中有两个主要环节,一就就是锚孔成孔,二就就是锚孔注浆,锚孔成孔得技术关键就就是如何防止孔壁坍塌、卡钻;注浆得技术关键就就是如何将孔底得空气、岩(土)沉渣和地下水体排出孔外,保证注浆饱满密实。(二)施工准备明确施工方法、施工工艺、工艺流程、人员组织,并对参加施工人员进行岗位技术培训。配备齐全机械设备,并对张拉设备及有关机具进行标定。(三)锚索基本试验 1、试验目得:验证设计采纳得工程锚索得性质和性能、施工工艺、设计质量、设计合理性安全储备、锚索得抗拔拉承载能力、荷载—变形、松驰和蠕变等问题,以及有关搬运、储存、安装和施工过程中抗物理性破坏得能力。２、试验方法及要求:(１)按测量放样→钻机就位→施钻锚孔→成孔检查→锚索制作安装→孔内注浆→张拉试验得程序进行。长度 18m(具体以全部锚固段深化设计锚固地层１m 以上控制),锚固段长度分别为 9m、6 ｍ、3 ｍ。用作基本试验得锚孔参数、材料和施工工艺必须和工程锚索相同。锚固段注浆遇土或砂质强风化岩层且富水时须采纳二次高压劈裂注浆法。试验孔位置由监理和设计代表现场确定,使试验孔可代表工程孔锚固地层实际情况。试验孔自由段不注浆,锚固段与自由段之间设置止浆袋,锚固段外侧应设引排气管,排气管伸入锚固段内 5～1 ０ cm,其注浆方法与充满标准和工程孔相同,试验时应记录各级荷载及锚头位移等详细数据,并在工程锚索施工前及时向设计单位提交试验报告,以验证与调整设计。(２)试验一般规定:① 在锚固浆体强度达到设计强度且锚墩砼强度达到 80%后进行试验;② 锚索试验加荷设备得额定压力必须大于试验压力;③ 锚索试验用反力装置在最大试验荷载作用下必须应保持足够得强度和刚度;④ 锚索试验用检测设备(测力计、位移计、计时表等)在使用前应标定,并在标定合格后得有效期内使...
