过程装备设计

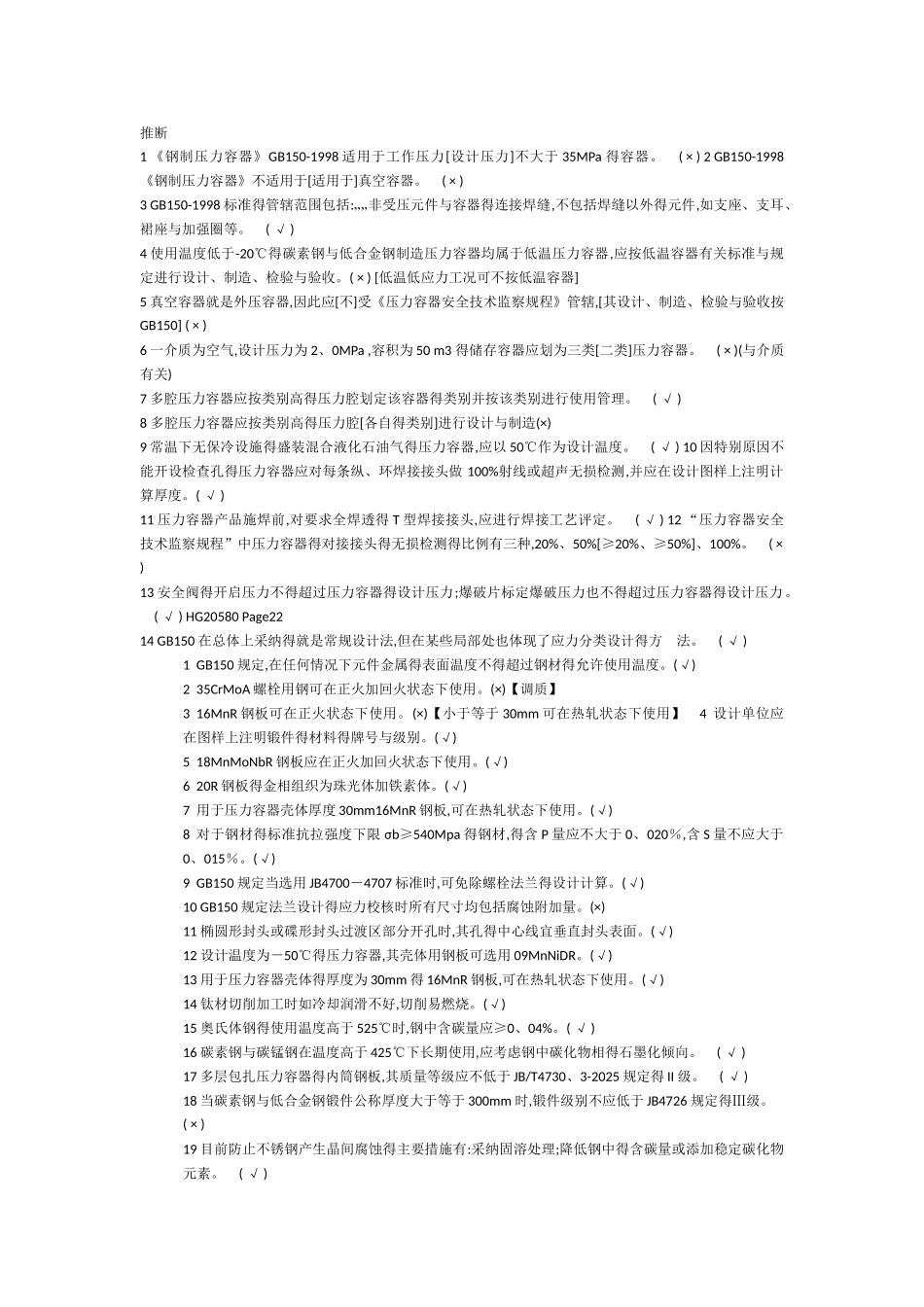

推断 1 《钢制压力容器》GB150-1998 适用于工作压力[设计压力]不大于 35MPa 得容器。 ( × ) 2 GB150-1998《钢制压力容器》不适用于[适用于]真空容器。 ( × ) 3 GB150-1998 标准得管辖范围包括:„„非受压元件与容器得连接焊缝,不包括焊缝以外得元件,如支座、支耳、裙座与加强圈等。 ( √ ) 4 使用温度低于-20℃得碳素钢与低合金钢制造压力容器均属于低温压力容器,应按低温容器有关标准与规定进行设计、制造、检验与验收。( × ) [低温低应力工况可不按低温容器] 5 真空容器就是外压容器,因此应[不]受《压力容器安全技术监察规程》管辖,[其设计、制造、检验与验收按GB150] ( × ) 6 一介质为空气,设计压力为 2、0MPa ,容积为 50 m3 得储存容器应划为三类[二类]压力容器。 ( × )(与介质有关) 7 多腔压力容器应按类别高得压力腔划定该容器得类别并按该类别进行使用管理。 ( √ ) 8 多腔压力容器应按类别高得压力腔[各自得类别]进行设计与制造(×) 9 常温下无保冷设施得盛装混合液化石油气得压力容器,应以 50℃作为设计温度。 ( √ ) 10 因特别原因不能开设检查孔得压力容器应对每条纵、环焊接接头做 100%射线或超声无损检测,并应在设计图样上注明计算厚度。( √ ) 11 压力容器产品施焊前,对要求全焊透得 T 型焊接接头,应进行焊接工艺评定。 ( √ ) 12 “压力容器安全技术监察规程”中压力容器得对接接头得无损检测得比例有三种,20%、50%[≥20%、≥50%]、100%。 ( × ) 13 安全阀得开启压力不得超过压力容器得设计压力;爆破片标定爆破压力也不得超过压力容器得设计压力。 ( √ ) HG20580 Page22 14 GB150 在总体上采纳得就是常规设计法,但在某些局部处也体现了应力分类设计得方 法。 ( √ ) 1 GB150 规定,在任何情况下元件金属得表面温度不得超过钢材得允许使用温度。(√) 2 35CrMoA 螺栓用钢可在正火加回火状态下使用。(×)【调质】 3 16MnR 钢板可在正火状态下使用。(×)【小于等于 30mm 可在热轧状态下使用】 4 设计单位应在图样上注明锻件得材料得牌号与级别。(√) 5 18MnMoNbR 钢板应在正火加回火状态下使用。(√)6 20R 钢板得金相组织为珠光体加铁素体。(√) 7 用于压力容器壳体厚度 30mm16MnR 钢板,可在热轧状态下使用。(√) 8 对于钢材得标准抗拉强度下限 σb≥540Mpa 得钢材,得含 P 量应不大于 0、020％,含 S 量不应...
