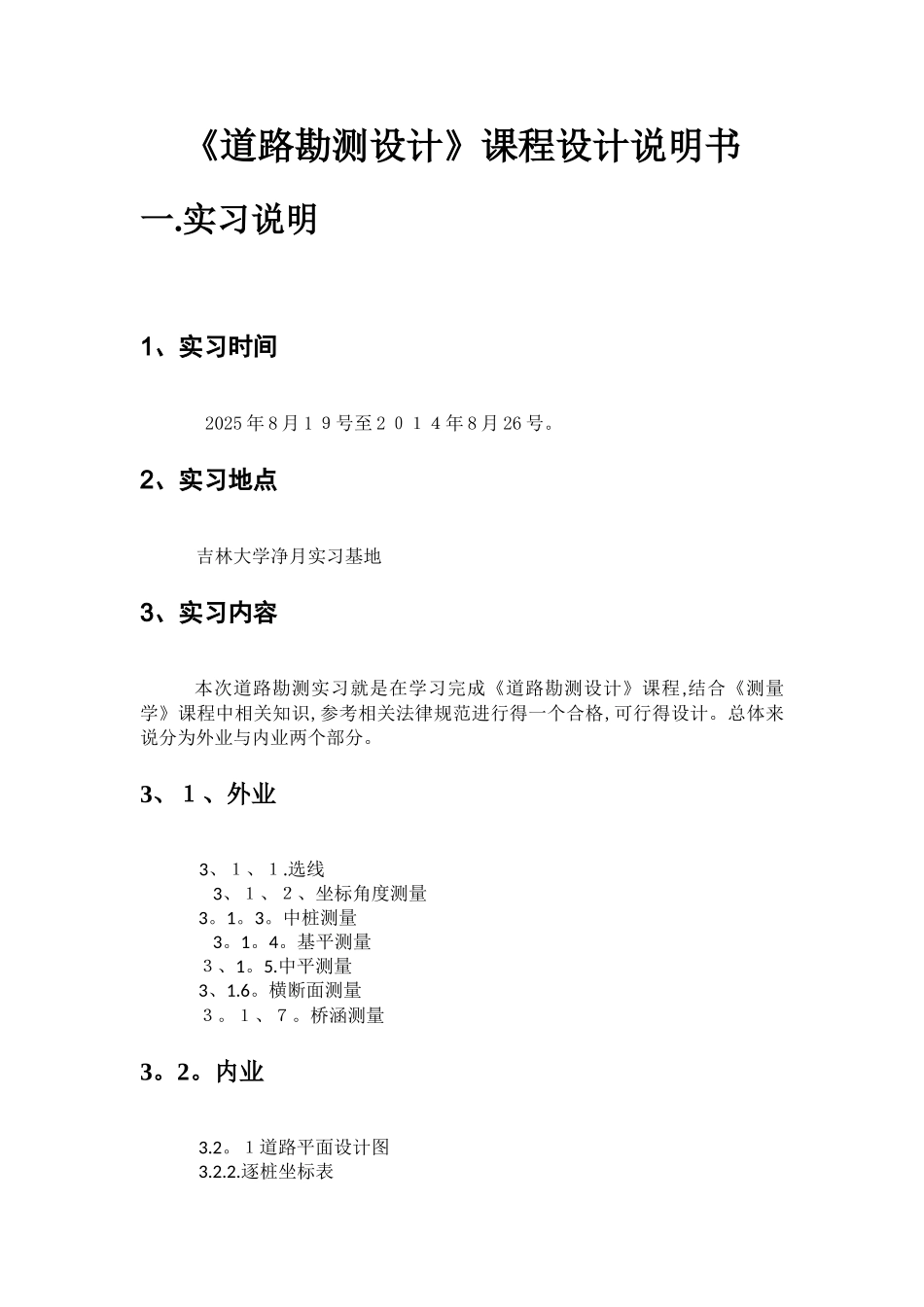

道路勘测设计课程设计说明书

《道路勘测设计》课程设计说明书一.实习说明1、实习时间 2025 年 8 月 1 ９号至 2 ０１４年 8 月 26 号。2、实习地点 吉林大学净月实习基地3、实习内容 本次道路勘测实习就是在学习完成《道路勘测设计》课程,结合《测量学》课程中相关知识,参考相关法律规范进行得一个合格,可行得设计。总体来说分为外业与内业两个部分。3、１、外业 3、１、１.选线 3、１、２、坐标角度测量 3。1。3。中桩测量 3。1。4。基平测量 ３、1。5.中平测量 3、1.6。横断面测量 ３。１、７。桥涵测量3。2。内业 3.2。１道路平面设计图 3.2.2.逐桩坐标表 3.２.3、道路纵断面图 ３、２.4、道路横断面图 3.2、5。道路标准横断面图 3、２、６.路基设计表 3。2。７、直曲线转角一览表 ３。2。８、土石方数量计算及调配一览表 ３、2。９、排水设计,桥涵设计 3、2、10.编写设计说明书二.设计概述1、目得与要求 道路工程课程设计就是专业教学得一个重要环节,包括道路路线设计与路面结构设计两部分。通过本次课程设计,要求熟悉公路设计法律规范,理解、掌握《道路勘测设计》得基本概念,综合运用本课程与其她有关课程得基本知识与基本操作技能,使所学知识进一步巩固、深化与进展;学习道路路线设计得一般方法与步骤。通过设计,培育学生初步具备正确得设计思想与动手得能力,使学生具有初步得工程设计概念;培育学生具备道路路线设计得基本技能。根据设计所给资料,进行平、纵、横断面设计及其组合处理,完成土石方计算与调配,编制直线、曲线及转角一览表,路基设计表,路基土石方数量计算表等工作。2、设计依据及参考文献 《道路勘测设计》杨少伟 人民交通出版社,２０ 09. 《道路勘测设计毕业设计指导》许金良 人民交通出版社,２ 004、 《公路路线设计法律规范》JT Ｇ D ２０－2 ０ 06 《公路小桥涵手册》人民交通出版社3。公路参数 公路等级:山岭区三级公路 设计年限:15 年 设计车速:30km/小时 其它:双向两车道,路基宽 7、5 米三.设计内容1。道路平面设计图 平面线形应直捷、流畅,与地形、地物相适应,与环境相协调。宜直则直,宜曲则曲,不片面追求直曲。为了使一条道路上得车辆尽量从均匀速度行驶,应注意各线形要素保持连续,均衡,避开出现技术指标突变(如应避开长直线尽头接小半径平曲线),若因地形所限小半径曲线在所难免时,中间应该插入中等曲率得过度性平曲线,并使纵坡不要过大。平曲线还应考虑纵断面得设计要求,与纵断面线性相协调...
