采区清淤巷横过采区内水仓立交安全补充措施

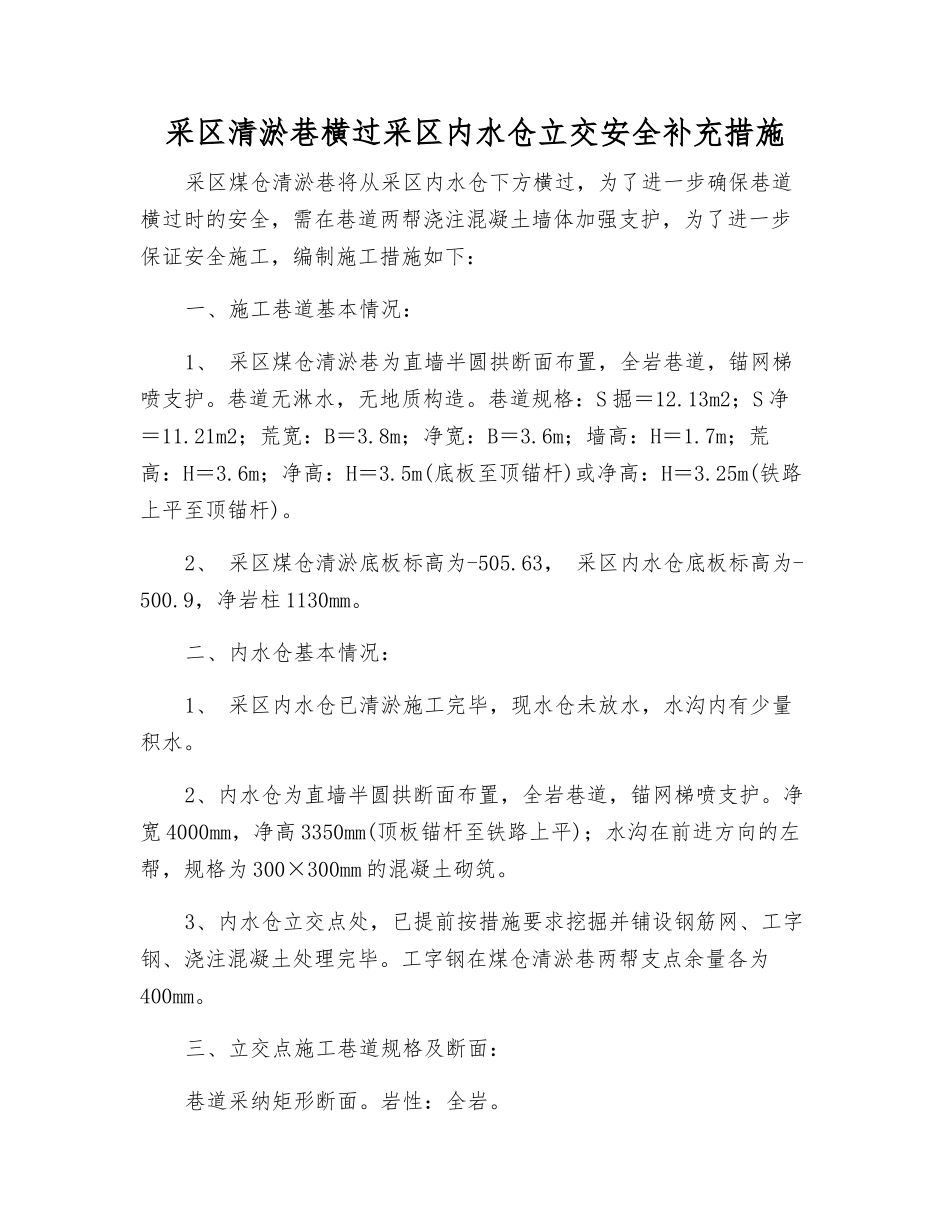

采区清淤巷横过采区内水仓立交安全补充措施_第1页
1/10

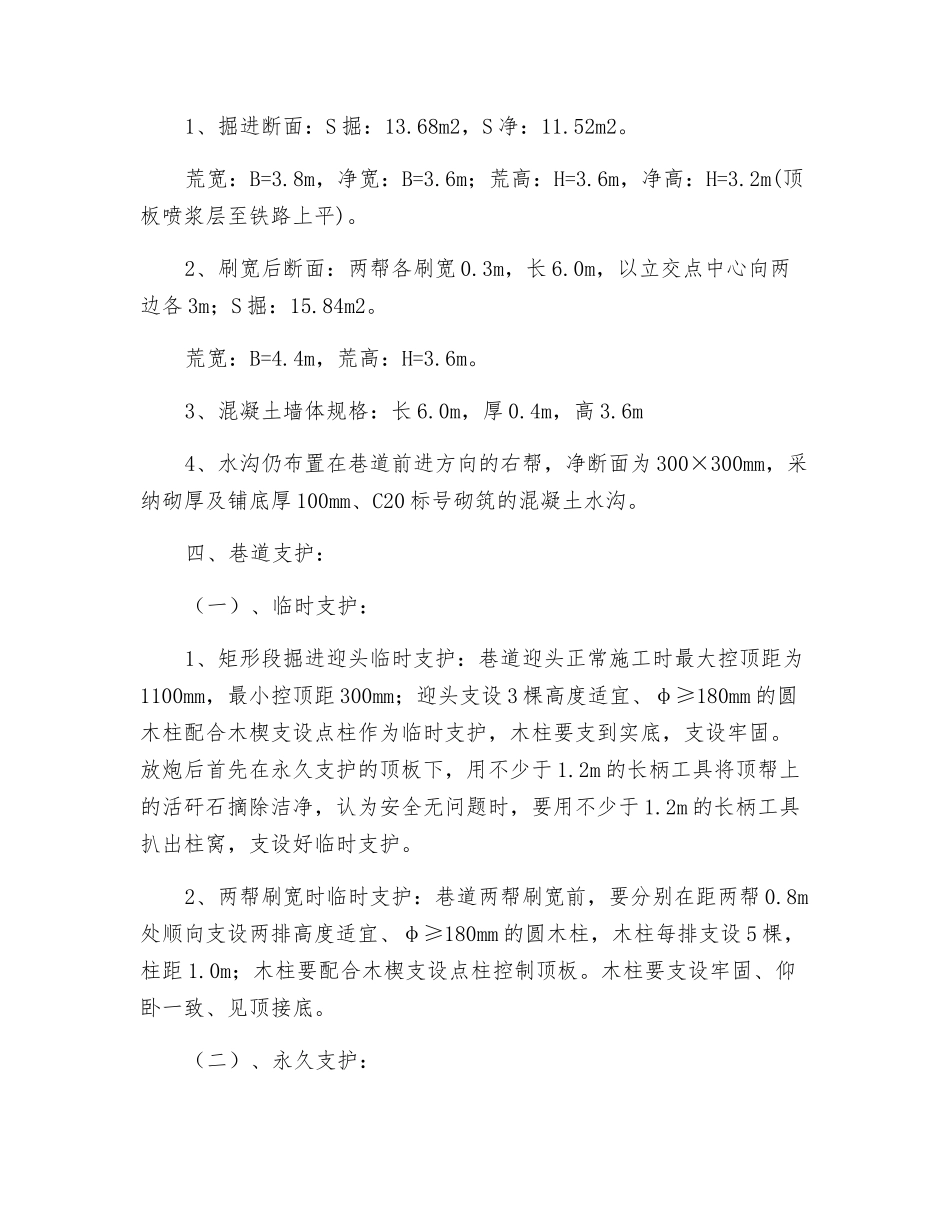

采区清淤巷横过采区内水仓立交安全补充措施_第2页
2/10

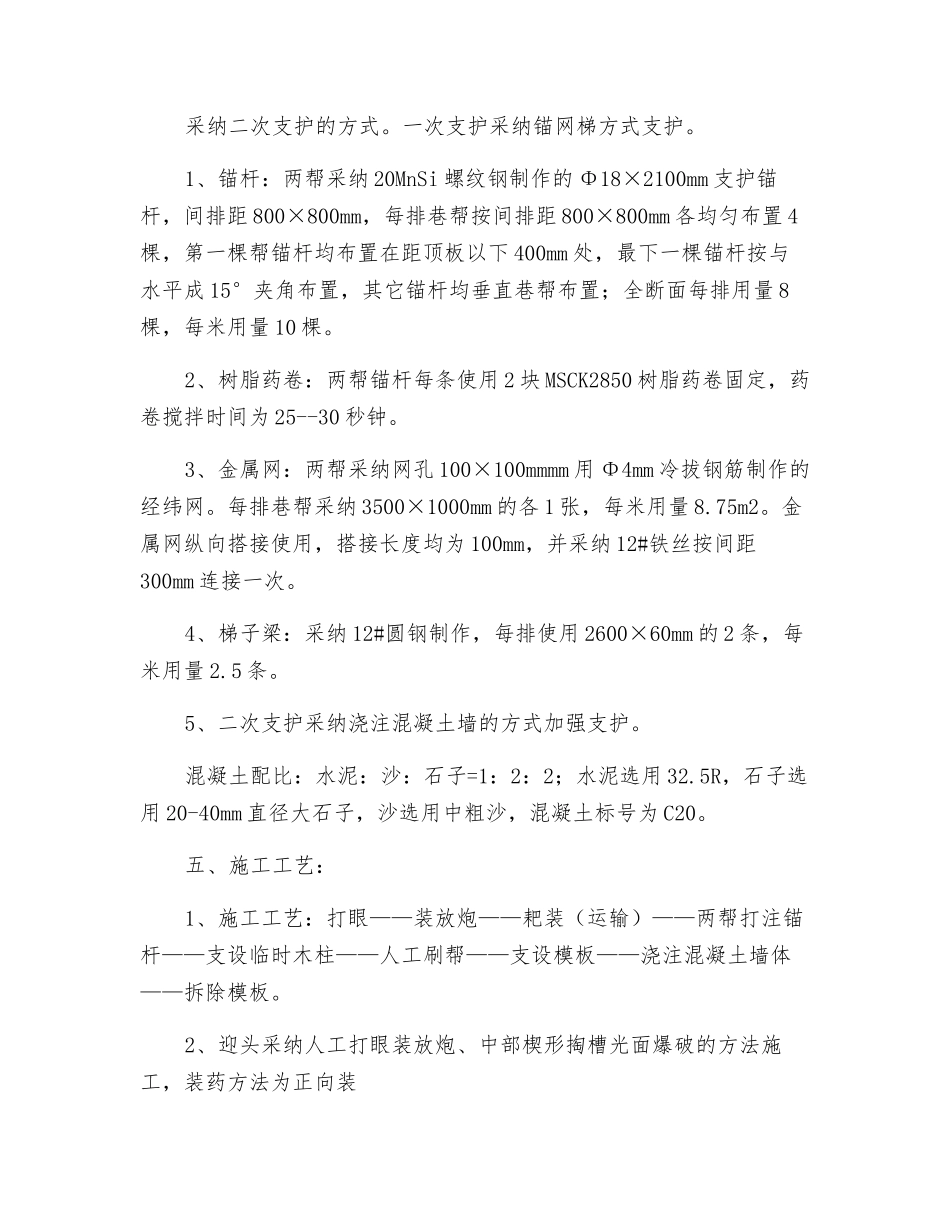

采区清淤巷横过采区内水仓立交安全补充措施_第3页
3/10
采区清淤巷横过采区内水仓立交安全补充措施采区煤仓清淤巷将从采区内水仓下方横过,为了进一步确保巷道横过时的安全,需在巷道两帮浇注混凝土墙体加强支护,为了进一步保证安全施工,编制施工措施如下:一、施工巷道基本情况:1、 采区煤仓清淤巷为直墙半圆拱断面布置,全岩巷道,锚网梯喷支护。巷道无淋水,无地质构造。巷道规格:S 掘=12.13m2;S 净=11.21m2;荒宽:B=3.8m;净宽:B=3.6m;墙高:H=1.7m;荒高:H=3.6m;净高:H=3.5m(底板至顶锚杆)或净高:H=3.25m(铁路上平至顶锚杆)。2、 采区煤仓清淤底板标高为-505.63, 采区内水仓底板标高为-500.9,净岩柱 1130mm。二、内水仓基本情况:1、 采区内水仓已清淤施工完毕,现水仓未放水,水沟内有少量积水。2、内水仓为直墙半圆拱断面布置,全岩巷道,锚网梯喷支护。净宽 4000mm,净高 3350mm(顶板锚杆至铁路上平);水沟在前进方向的左帮,规格为 300×300mm 的混凝土砌筑。3、内水仓立交点处,已提前按措施要求挖掘并铺设钢筋网、工字钢、浇注混凝土处理完毕。工字钢在煤仓清淤巷两帮支点余量各为400mm。三、立交点施工巷道规格及断面:巷道采纳矩形断面。岩性:全岩。1、掘进断面:S 掘:13.68m2,S 净:11.52m2。荒宽:B=3.8m,净宽:B=3.6m;荒高:H=3.6m,净高:H=3.2m(顶板喷浆层至铁路上平)。2、刷宽后断面:两帮各刷宽 0.3m,长 6.0m,以立交点中心向两边各 3m;S 掘:15.84m2。荒宽:B=4.4m,荒高:H=3.6m。3、混凝土墙体规格:长 6.0m,厚 0.4m,高 3.6m4、水沟仍布置在巷道前进方向的右帮,净断面为 300×300mm,采纳砌厚及铺底厚 100mm、C20 标号砌筑的混凝土水沟。四、巷道支护:(一)、临时支护:1、矩形段掘进迎头临时支护:巷道迎头正常施工时最大控顶距为1100mm,最小控顶距 300mm;迎头支设 3 棵高度适宜、φ≥180mm 的圆木柱配合木楔支设点柱作为临时支护,木柱要支到实底,支设牢固。放炮后首先在永久支护的顶板下,用不少于 1.2m 的长柄工具将顶帮上的活矸石摘除洁净,认为安全无问题时,要用不少于 1.2m 的长柄工具扒出柱窝,支设好临时支护。2、两帮刷宽时临时支护:巷道两帮刷宽前,要分别在距两帮 0.8m处顺向支设两排高度适宜、φ≥180mm 的圆木柱,木柱每排支设 5 棵,柱距 1.0m;木柱要配合木楔支设点柱控制顶板。木柱要支设牢固、仰卧一致、见顶接底。(二)、永久支护:采纳二次支护的方式。一次支护采纳锚网梯方式...
