钢筋混凝土盖板涵及圆管涵专项施工方案

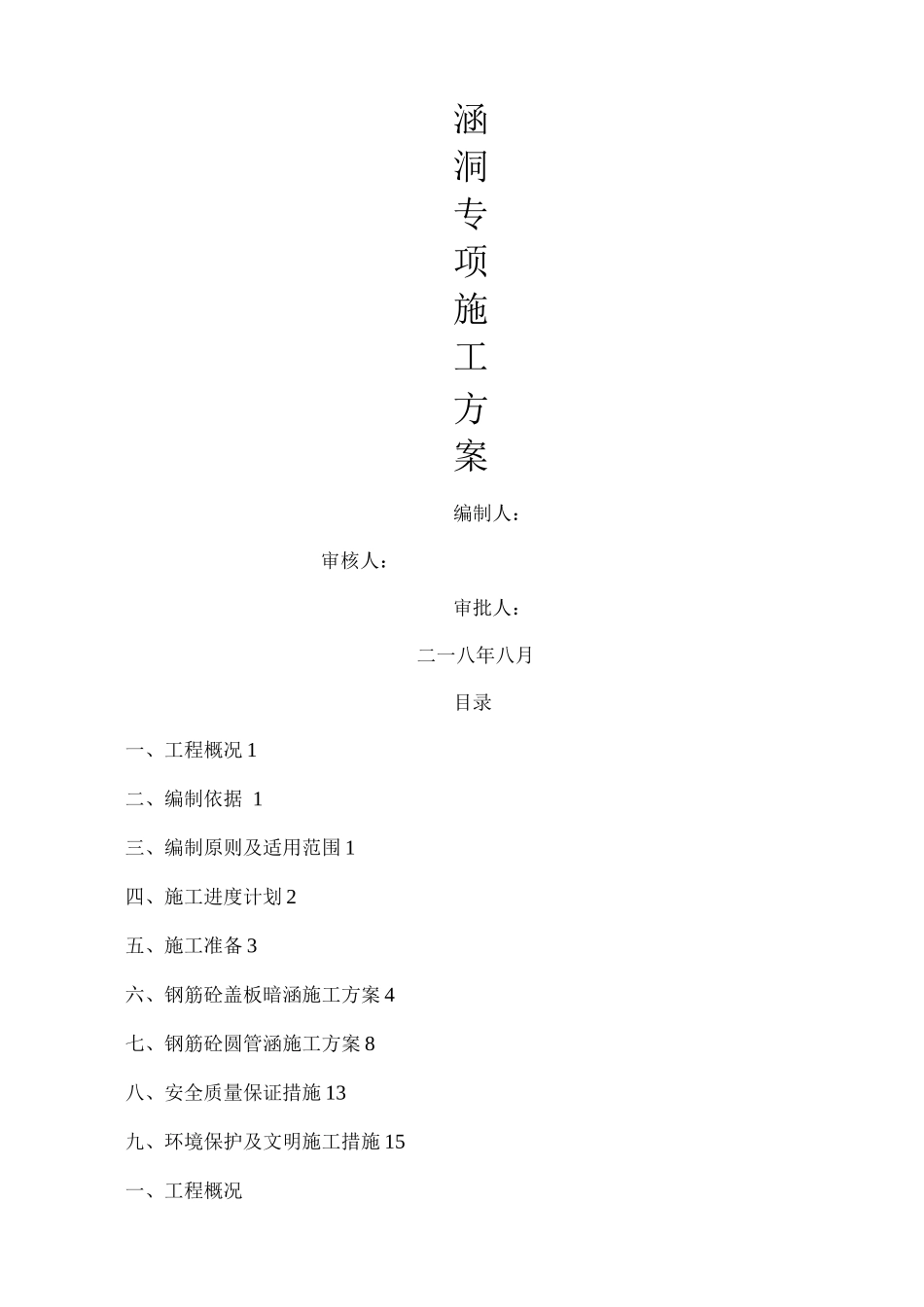

涵洞专项施工方案编制人：审核人：审批人：二一八年八月目录一、工程概况 1二、编制依据 1三、编制原则及适用范围 1四、施工进度计划 2五、施工准备 3六、钢筋砼盖板暗涵施工方案 4七、钢筋砼圆管涵施工方案 8八、安全质量保证措施 13九、环境保护及文明施工措施 15一、工程概况二、编制依据1、施工图纸4、《公路工程质量检验评定标准》 JTG F80/1-20255、《公路桥涵施工技术法律规范》JTG/T F50-2025三、编制原则及适用范围为响应和遵守招标文件中的安全、质量、工期、环保、文明施工等的规定要求；坚持专业化作业与综合管理相结合.充分发挥专业人员和专用设备的优势，综合管理，合理调配，采纳先进的施工技术，科学安排各项施工程序；安全无事故，确保工程质量，保证施工人员人身健康安全；文明施工，重视环保，严格执行环境管理体系和职业健康安全管理体系制定本方案。本施工方案适用于合同段钢筋混凝土盖板涵及钢筋砼圆管涵施工。四、施工进度计划合同段共计钢筋砼盖板暗涵 224m/4道,钢筋砼圆管涵 83.9m/4 道.涵洞结构统计如下：涵洞一览表序号中心桩结构类型孔数及孔交角填土长度洞形式备注1号径(孔-m)(°)高度(m)(m)左洞右洞1钢筋砼盖板暗涵1-4.0X4。09012。8550。挡墙挡墙兼人通2钢筋砼盖板暗涵1-3。0x3。0906。9740八字墙八字墙3钢筋砼盖板暗涵1-4。0x4。59017。231挡墙八字墙4钢筋砼盖板暗涵1-2。0x0。8901。1934跌井一字墙5钢筋砼圆管涵1—A 1.5901.812八字墙八字墙6钢筋砼圆管涵1 —A 1。5901。149。5边沟跌井八字墙7钢筋砼圆管涵1 —A 1。51155。3738.4排水沟八字墙8钢筋砼圆管涵1 —A 1。5905.4424八字墙八字墙根据总体工程进度安排，本合同段涵洞计划 2025 年 11 月 15 日开工，计划 2025 年 7 月 15 日全部完成。具体施工计划安排见下表：涵洞施工进度计划序号中心桩号结构类型孔数及孔径(孔-m)长度(m)计划开工时间计划完工时间1钢筋砼盖板暗涵1-4.0X4。0502025 年 11 月 15 日2025 年 12 月 30 日2钢筋砼盖板暗涵1 — 3。0 x3。0402025 年 1 月 1 日2025 年 1 月 31 日3钢筋砼盖板暗涵1 — 4。0x4.512025 年 2 月 25 日2025 年 4 月 31 日4钢筋砼盖板暗涵1-2.0x0。8342025 年 5 月 1 日2025 年 5 月 30 日5钢筋砼圆管涵1-A1。5122025 年 6 月 1 日2025 年 6 月 10 日6钢筋砼圆管涵1-A1。59。52025 年 6 月 11 日2025 年 6 月 ...
