钢筋混凝土盖板涵施工方案2

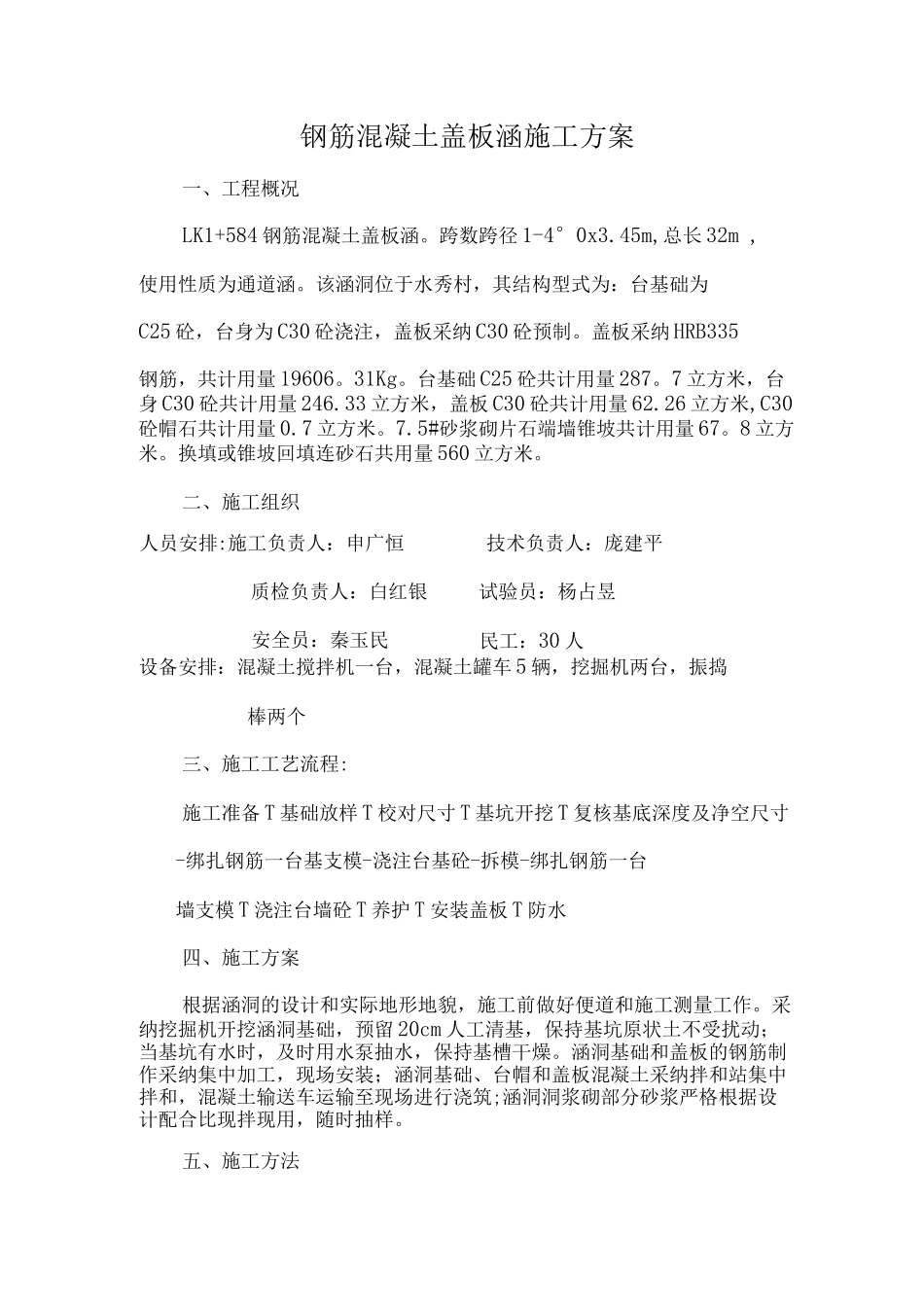

钢筋混凝土盖板涵施工方案一、工程概况LK1+584 钢筋混凝土盖板涵。跨数跨径 1-4°0x3.45m,总长 32m ,使用性质为通道涵。该涵洞位于水秀村，其结构型式为：台基础为C25 砼，台身为 C30 砼浇注，盖板采纳 C30 砼预制。盖板采纳 HRB335钢筋，共计用量 19606。31Kg。台基础 C25 砼共计用量 287。7 立方米，台身 C30 砼共计用量 246.33 立方米，盖板 C30 砼共计用量 62.26 立方米,C30砼帽石共计用量 0.7 立方米。7.5#砂浆砌片石端墙锥坡共计用量 67。8 立方米。换填或锥坡回填连砂石共用量 560 立方米。二、施工组织设备安排：混凝土搅拌机一台，混凝土罐车 5 辆，挖掘机两台，振捣棒两个三、施工工艺流程:施工准备 T 基础放样 T 校对尺寸 T 基坑开挖 T 复核基底深度及净空尺寸-绑扎钢筋一台基支模-浇注台基砼-拆模-绑扎钢筋一台墙支模 T 浇注台墙砼 T 养护 T 安装盖板 T 防水四、施工方案根据涵洞的设计和实际地形地貌，施工前做好便道和施工测量工作。采纳挖掘机开挖涵洞基础，预留 20cm 人工清基，保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，保持基槽干燥。涵洞基础和盖板的钢筋制作采纳集中加工，现场安装；涵洞基础、台帽和盖板混凝土采纳拌和站集中拌和，混凝土输送车运输至现场进行浇筑;涵洞洞浆砌部分砂浆严格根据设计配合比现拌现用，随时抽样。五、施工方法人员安排:施工负责人：申广恒技术负责人：庞建平质检负责人：白红银试验员：杨占昱安全员：秦玉民民工：30 人（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核.根据设计图纸测量涵洞的位置、方向、长度、孔径以及出入八字墙的位置和高程,若乡村道路、排灌系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。（二）、基础开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。土质基坑开挖放坡 1： 0。5,采纳推土机、挖掘机开挖，人工配合，预留 20cm 厚人工清基挖掘机配合人工开挖。弃土、材料及机具堆放在指定的弃地场，保证基础开挖符合设计图纸要求及法律规范有关规定。当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，实行适当措施进行处理，当达到设计和法律规范要求后进行下道工序。（三）、基础施工基础钢筋加工制作集中在工作间完成，依据设计图纸放样下料，...
