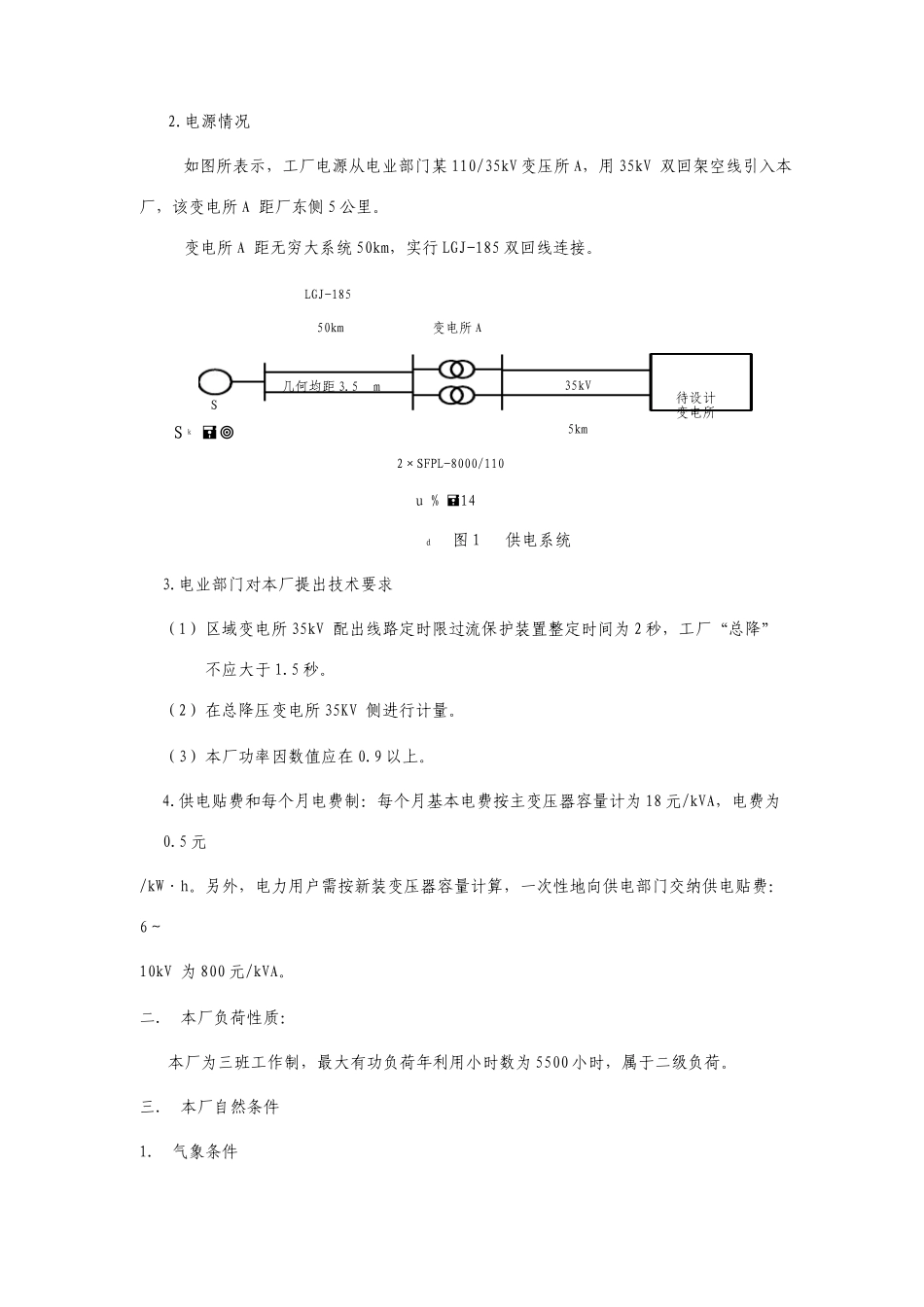

、壱设计目标 熟悉电力设计相关规程、要求，树立可靠供电观点，了解电力系统，电网设计基本方法和基本内容，熟悉相关电力计算内容，巩固已学习课程内容，学习撰写工程设计说明书，对变电所区域设计有初步认识。 、弐设计要求 （1）经过对对应文件搜集、分析以及总结，给出对应项目分析，需求预测说明。 （2）经过课题设计，掌握电力系统设计方法和设计步骤。 （3）学习按要求编写课程设计汇报书，能正确阐述设计方法和计算结果。 （4）学生应抱着严谨仔细态度主动投入到课程设计过程中，仔细查阅对应文件以及实现，给出个人分析、设计以及实现。 三、 设计任务 （一）设计内容 1．总降压变电站设计 （1）负荷计算 （2）主结线设计：选主变压器及高压开关等设备，确定最优方案。 （3）短路电流计算：计算三相短路电流，计算结果列出汇总表。 （4）主要电气设备选择：主要电气设备选择及校验。选取型号、数量、汇成设备一览表。 （5）主要设备继电保护设计：元件保护方式选择和整定计算。 （6）配电装置设计：包含配电装置布置型式选择、设备布置图。 （7）防雷、接地设计：包含直击雷保护、进行波保护和接地网设计。 2．车间变电所设计 依照车间负荷情况，选择车间变压器台数、容量，以及变电所位置标准考虑。 3． 厂区配电系统设计 依照所给资料，列出配电系统结线方案，经过详细计算和分析比较，确定最优方案。 （二）设计任务 1．设计说明书，包含全部设计内容，负荷计算，短路计算及设备选择（要求列表）； 2．电气主接线图。 四、 设计时间安排 查找相关资料（1 天）、总降压变电站设计（3 天）、车间变电所设计（2 天）、厂区配电系统设计（1 天）、撰写设计汇报（2 天）和答辩（1 天）。 伍、 主要参考文件 [1]电力工程基础 [2]工厂供电 [3]继电保护. [4]电力系统分析 [5]电气工程设计手册等资料 一． 工厂负荷统计及电源情况 1.负荷情况：本厂主要负担钢管加工生产。全厂各车间负荷计算表以下： 4新防腐车间 3650 0.55 0.8 0.75 .5 1505.625 2509.375 5弯管车间 1692 0.6 0.8 0.75 1015.2 761.4 1269 6华龙防腐 2500 0.55 0.8 0.75 1375 1031.25 1718.75 7RBE 车间 1750 0.35 0.8 0.75 612.5 459.375 765.625 2.电源情况 序号 用电单位名称 设备容量(kW) K d cos tan 计算负荷 P 30 (kW) Q 30 kvar)( S30 k( V·A) 1 UOE 车间 850...
