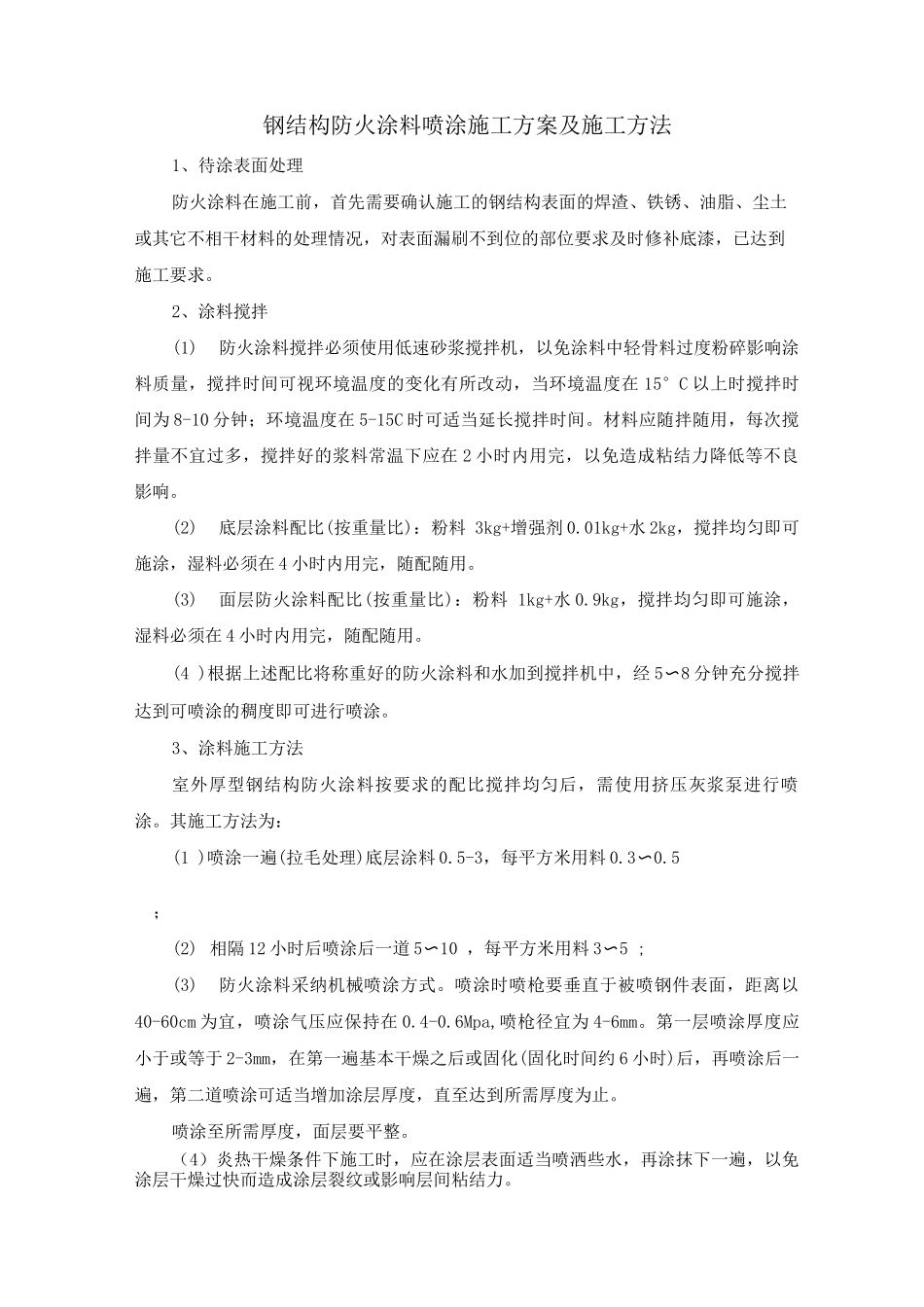

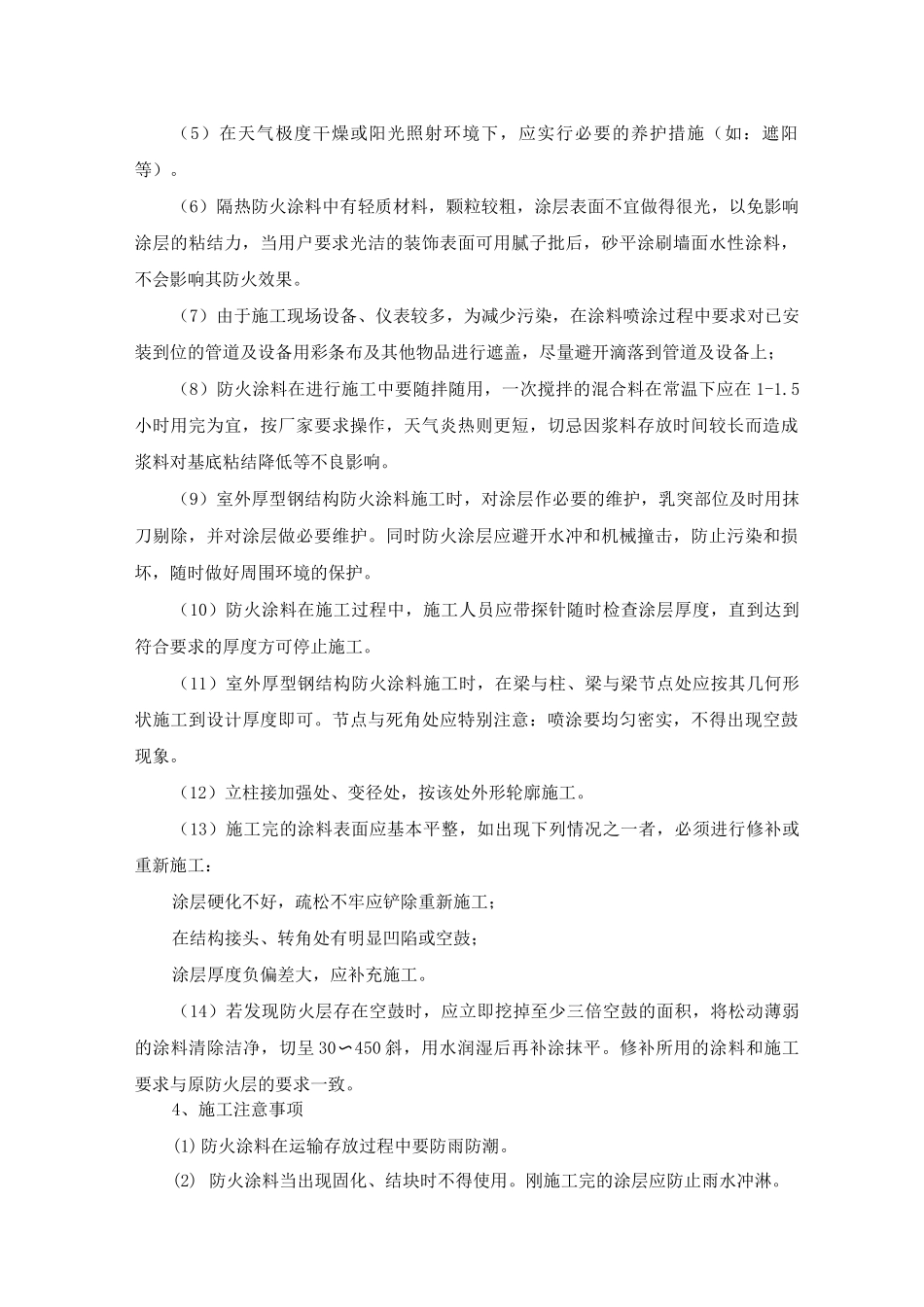

钢结构防火涂料喷涂施工方案及施工方法1、待涂表面处理防火涂料在施工前，首先需要确认施工的钢结构表面的焊渣、铁锈、油脂、尘土或其它不相干材料的处理情况，对表面漏刷不到位的部位要求及时修补底漆，已达到施工要求。2、涂料搅拌(1)防火涂料搅拌必须使用低速砂浆搅拌机，以免涂料中轻骨料过度粉碎影响涂料质量，搅拌时间可视环境温度的变化有所改动，当环境温度在 15°C 以上时搅拌时间为 8-10 分钟；环境温度在 5-15C 时可适当延长搅拌时间。材料应随拌随用，每次搅拌量不宜过多，搅拌好的浆料常温下应在 2 小时内用完，以免造成粘结力降低等不良影响。(2)底层涂料配比(按重量比)：粉料 3kg+增强剂 0.01kg+水 2kg，搅拌均匀即可施涂，湿料必须在 4 小时内用完，随配随用。(3)面层防火涂料配比(按重量比)：粉料 1kg+水 0.9kg，搅拌均匀即可施涂，湿料必须在 4 小时内用完，随配随用。(4 )根据上述配比将称重好的防火涂料和水加到搅拌机中，经 5〜8 分钟充分搅拌达到可喷涂的稠度即可进行喷涂。3、涂料施工方法室外厚型钢结构防火涂料按要求的配比搅拌均匀后，需使用挤压灰浆泵进行喷涂。其施工方法为：(1 )喷涂一遍(拉毛处理)底层涂料 0.5-3，每平方米用料 0.3〜0.5；(2) 相隔 12 小时后喷涂后一道 5〜10 ，每平方米用料 3〜5 ;(3)防火涂料采纳机械喷涂方式。喷涂时喷枪要垂直于被喷钢件表面，距离以40-60cm 为宜，喷涂气压应保持在 0.4-0.6Mpa,喷枪径宜为 4-6mm。第一层喷涂厚度应小于或等于 2-3mm，在第一遍基本干燥之后或固化(固化时间约 6 小时)后，再喷涂后一遍，第二道喷涂可适当增加涂层厚度，直至达到所需厚度为止。喷涂至所需厚度，面层要平整。（4）炎热干燥条件下施工时，应在涂层表面适当喷洒些水，再涂抹下一遍，以免涂层干燥过快而造成涂层裂纹或影响层间粘结力。（5）在天气极度干燥或阳光照射环境下，应实行必要的养护措施（如：遮阳等）。（6）隔热防火涂料中有轻质材料，颗粒较粗，涂层表面不宜做得很光，以免影响涂层的粘结力，当用户要求光洁的装饰表面可用腻子批后，砂平涂刷墙面水性涂料，不会影响其防火效果。（7）由于施工现场设备、仪表较多，为减少污染，在涂料喷涂过程中要求对已安装到位的管道及设备用彩条布及其他物品进行遮盖，尽量避开滴落到管道及设备上；（8）防火涂料在进行施工中要随拌随用，一次搅拌的混合料在常温下应在 1-1.5小时用完为宜，按厂家要求操作，天气...
