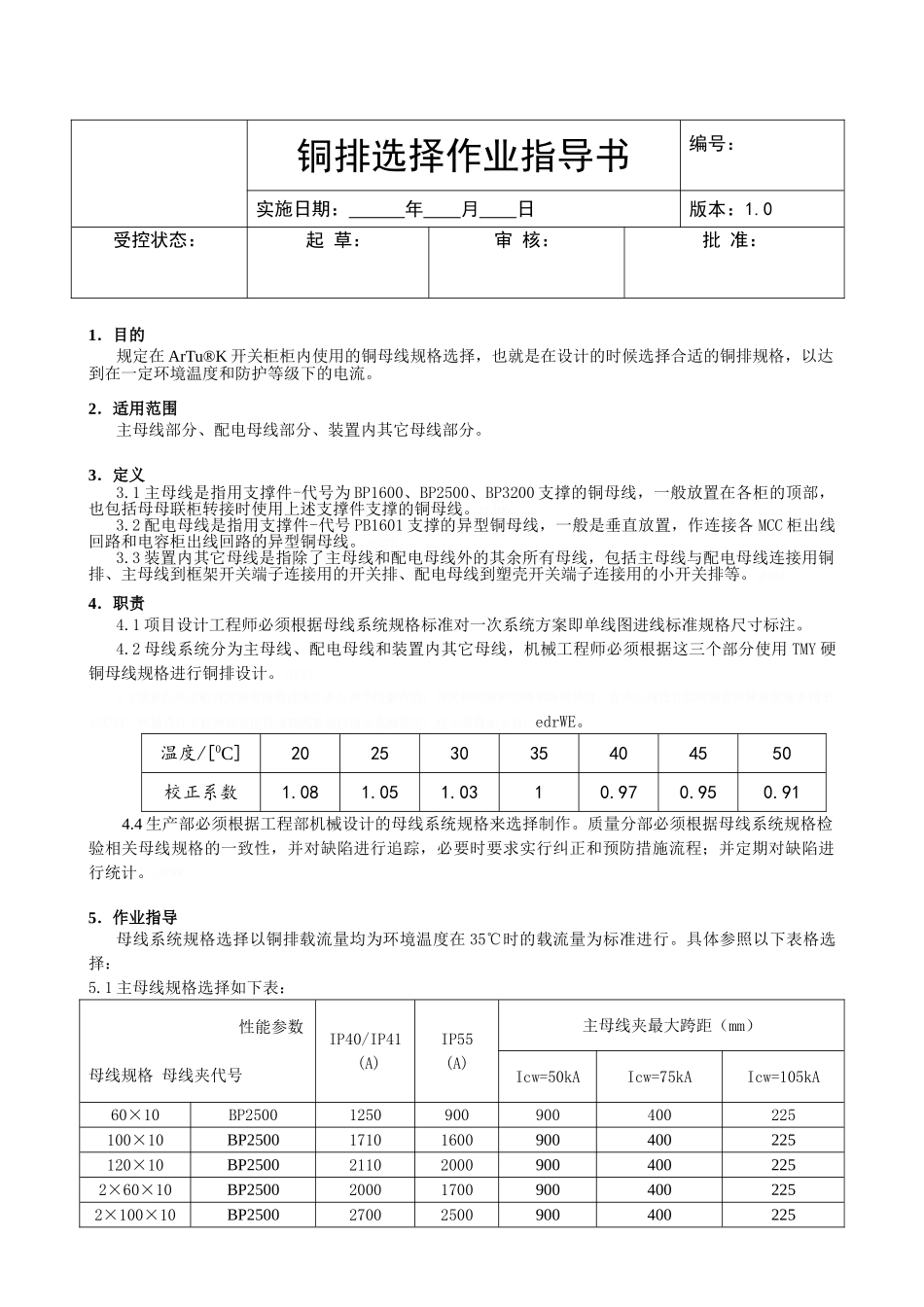

铜排选择作业指导书

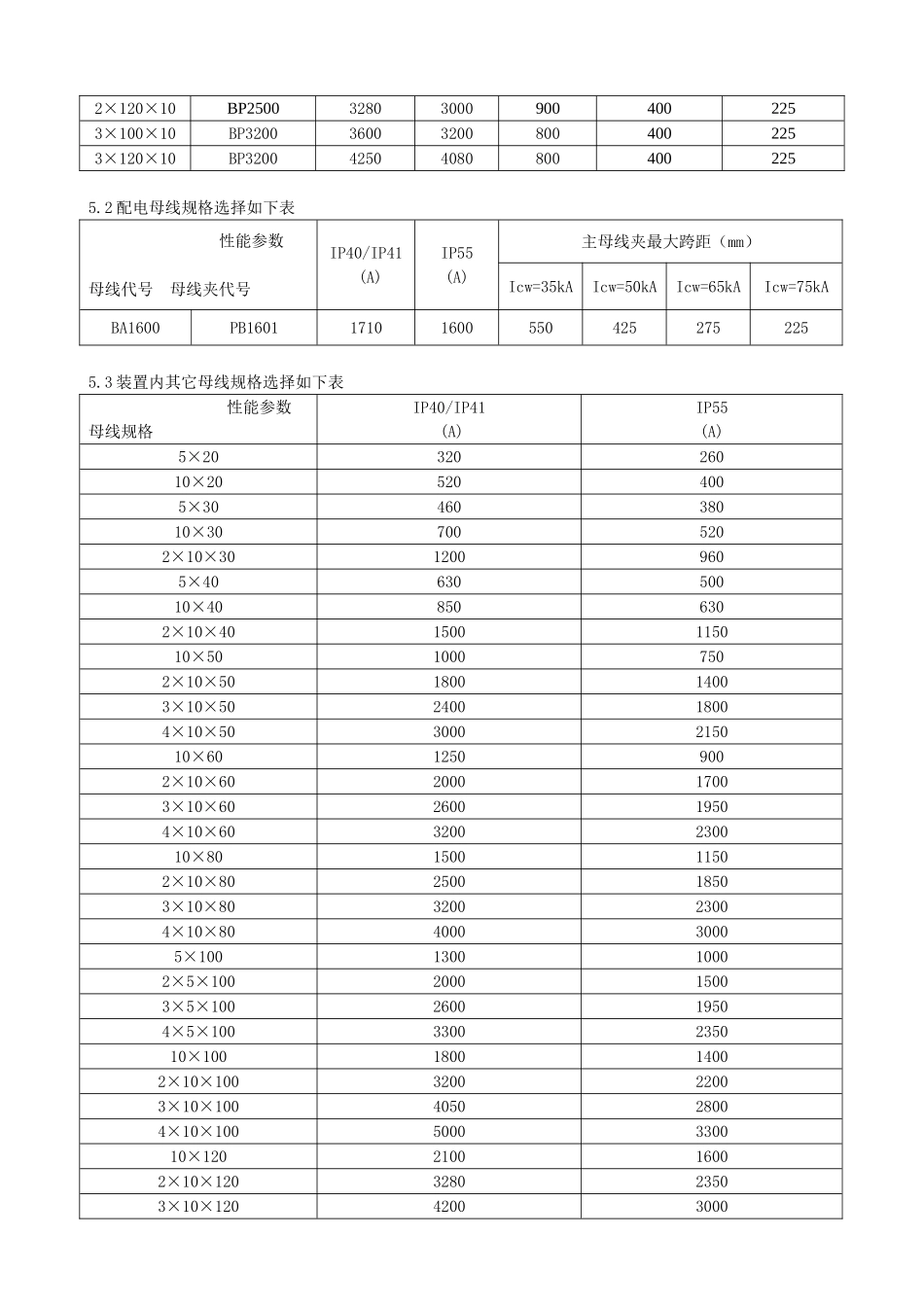

铜排选择作业指导书编号：实施日期： 年 月 日版本：1.0受控状态：起 草：审 核：批 准：1．目的规定在 ArTu®K 开关柜柜内使用的铜母线规格选择，也就是在设计的时候选择合适的铜排规格，以达到在一定环境温度和防护等级下的电流。2．适用范围主母线部分、配电母线部分、装置内其它母线部分。3．定义3.1 主母线是指用支撑件-代号为 BP1600、BP2500、BP3200 支撑的铜母线，一般放置在各柜的顶部，也包括母母联柜转接时使用上述支撑件支撑的铜母线。SLXM0。3.2 配电母线是指用支撑件-代号 PB1601 支撑的异型铜母线，一般是垂直放置，作连接各 MCC 柜出线回路和电容柜出线回路的异型铜母线。Z8ZT2。3.3 装置内其它母线是指除了主母线和配电母线外的其余所有母线，包括主母线与配电母线连接用铜排、主母线到框架开关端子连接用的开关排、配电母线到塑壳开关端子连接用的小开关排等。qkGYL。4．职责4.1 项目设计工程师必须根据母线系统规格标准对一次系统方案即单线图进线标准规格尺寸标注。4.2 母线系统分为主母线、配电母线和装置内其它母线，机械工程师必须根据这三个部分使用 TMY 硬铜母线规格进行铜排设计。IHUFY。4.3 放置在开关柜内的铜母线载流量主要与两个因素有关：开关柜的防护等级和环境温度。在业主或设计院特别说明环境温度不同于35℃时，机械设计工程师必须按母线载流量乘以校正系数使用，校正系数如下表：edrWE。温度/[0C]20253035404550校正系数1.081.051.0310.970.950.914.4 生产部必须根据工程部机械设计的母线系统规格来选择制作。质量分部必须根据母线系统规格检验相关母线规格的一致性，并对缺陷进行追踪，必要时要求实行纠正和预防措施流程；并定期对缺陷进行统计。c9PWK。5．作业指导母线系统规格选择以铜排载流量均为环境温度在 35℃时的载流量为标准进行。具体参照以下表格选择：5.1 主母线规格选择如下表：性能参数母线规格 母线夹代号IP40/IP41(A)IP55(A)主母线夹最大跨距（mm）Icw=50kAIcw=75kAIcw=105kA60×10BP25001250900900400225100×10BP250017101600900400225120×10BP2500211020009004002252×60×10BP2500200017009004002252×100×10BP2500270025009004002252×120×10BP2500328030009004002253×100×10BP3200360032008004002253×120×10BP3200425040808004002255.2 配电母线规格选择如下表性能参数母线代号 母线夹代号IP40/IP41(A)IP55(A)主母线夹最大跨距（mm）Icw=35kAIcw=50...
