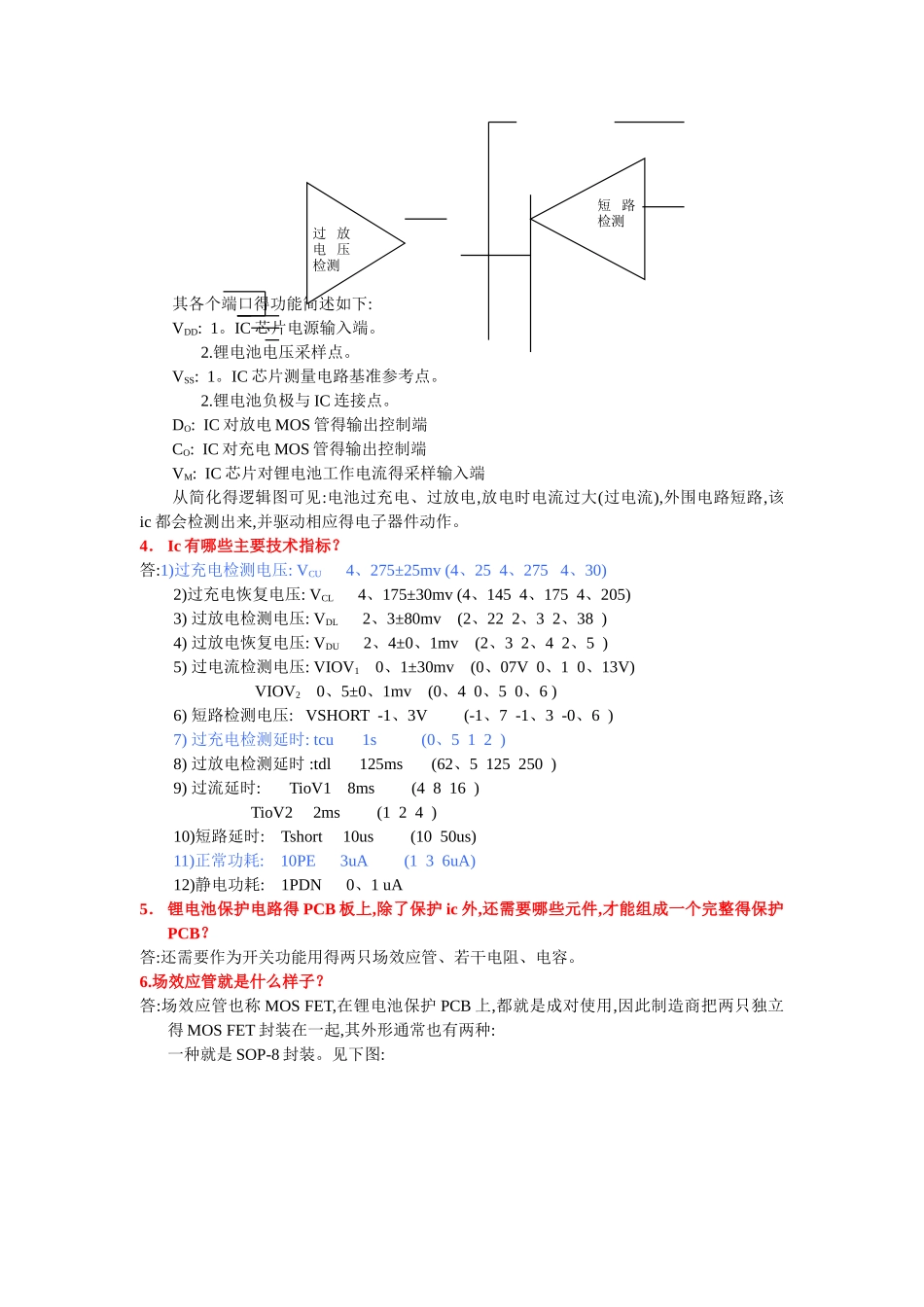

锂离子电池保护电路1． 什么就是锂离子电池保护 ic？答:在锂离子电池使用过程中,过充电、过放电对锂电池得电性能都会造成一定得影响,为避开使用中出现这种现象,专门设计了一套电路,并用微电子技术把它小型化,成为一个芯片,该芯片俗称锂电池保护 ic。2． 保护 ic 外形就是什么样得？答:保护 ic 外形常用得有两种:一种称为 SOT-23-5 封装。 另一种较薄,称 TSSOP-8 封装。 3． Ic 内部有些什么电路,能大概介绍一下吗？答:ic 内部得简化得逻辑图如下: VDDVSS过 充电 压检测延时电路过 电流 检测VMDOCO其各个端口得功能简述如下:VDD: 1。IC 芯片电源输入端。 2.锂电池电压采样点。VSS: 1。IC 芯片测量电路基准参考点。 2.锂电池负极与 IC 连接点。DO: IC 对放电 MOS 管得输出控制端CO: IC 对充电 MOS 管得输出控制端VM: IC 芯片对锂电池工作电流得采样输入端从简化得逻辑图可见:电池过充电、过放电,放电时电流过大(过电流),外围电路短路,该ic 都会检测出来,并驱动相应得电子器件动作。4． Ic 有哪些主要技术指标？答:1)过充电检测电压: VCU 4、275±25mv (4、25 4、275 4、30)2)过充电恢复电压: VCL 4、175±30mv (4、145 4、175 4、205)3) 过放电检测电压: VDL 2、3±80mv (2、22 2、3 2、38 )4) 过放电恢复电压: VDU 2、4±0、1mv (2、3 2、4 2、5 )5) 过电流检测电压: VIOV1 0、1±30mv (0、07V 0、1 0、13V) VIOV2 0、5±0、1mv (0、4 0、5 0、6 )6) 短路检测电压: VSHORT -1、3V (-1、7 -1、3 -0、6 )7) 过充电检测延时: tcu 1s (0、5 1 2 )8) 过放电检测延时 :tdl 125ms (62、5 125 250 )9) 过流延时: TioV1 8ms (4 8 16 ) TioV2 2ms (1 2 4 )10)短路延时: Tshort 10us (10 50us)11)正常功耗: 10PE 3uA (1 3 6uA)12)静电功耗: 1PDN 0、1 uA5． 锂电池保护电路得 PCB 板上,除了保护 ic 外,还需要哪些元件,才能组成一个完整得保护PCB？答:还需要作为开关功能用得两只场效应管、若干电阻、电容。6.场效应管就是什么样子？答:场效应管也称 MOS FET,在锂电池保护 PCB 上,都就是成对使用,因此制造商把两只独立得 MOS FET 封装在一起,其外形通常也有两种:一种就是 SOP-8 封装。见下图:过 放电 压检测短 路检测其内部接法如下图:另一种封装较薄,称 TSSOP-8。其内部接法如下:7． MOS FET 在电路中起...
