锅炉本体附属管路安装作业指导书

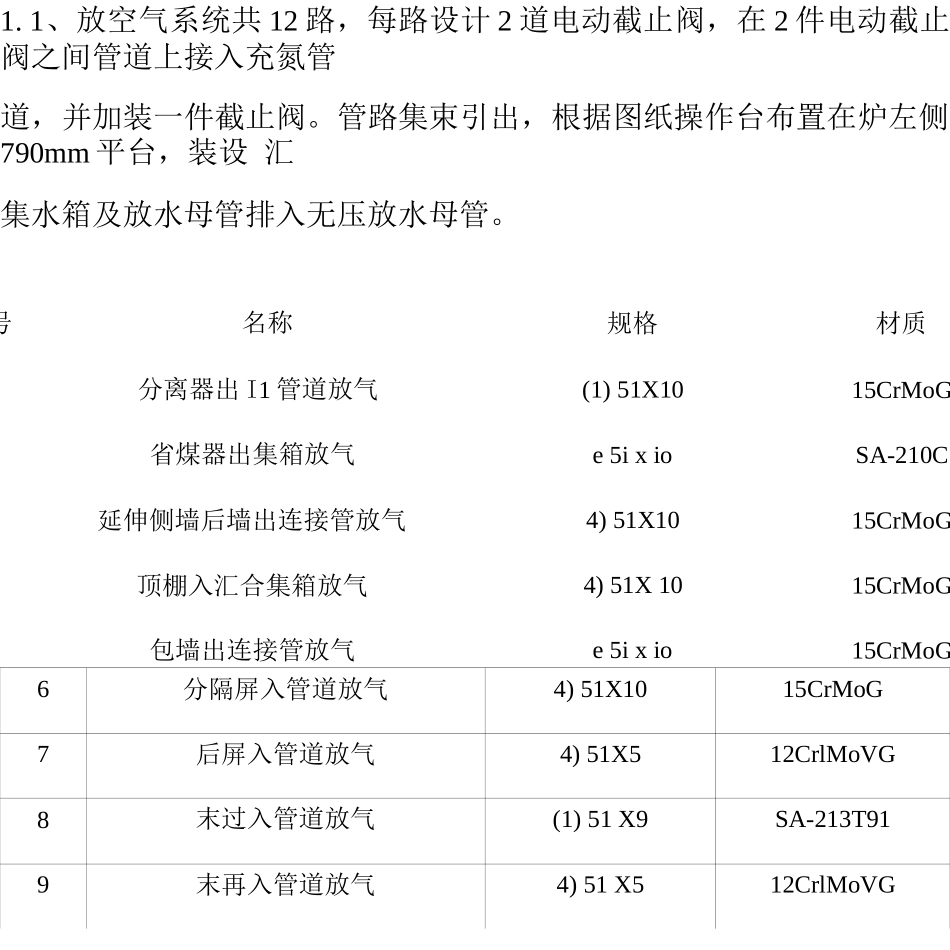

1、工程概况华润海丰电厂 2X 10MW 机组锅炉是由哈尔滨锅炉厂有限责任公司设计、制造的 HG-31/28. 25-YM4 超超临界变压运行直流锅炉，锅炉采纳单炉膛、一次中间再热、平衡通 风、固态排渣、全钢结构的直流锅炉。锅炉本体附属管道主要由放空气、疏水、暖管、取样、减温水、等管路组成。锅炉本体 附属管道安装工艺质量的好坏直接影响着机组今后的安全稳定运行，所以在施工前要充分考虑管道的布置，锅炉厂图纸有部分管道的安装图，实际施工时应根据现场具体情况进行布置，做到管线布置简捷、整齐美观、预留保温空间、不影响通道，能够自由热补偿，且不阻碍锅 炉本体部 件的热膨胀，符合图纸设计的疏水坡度。由于锅炉为全悬吊结构，受热面整体自由向下膨胀，所以安装本体管路时临近锅炉本体的管路需要考虑膨胀位移，疏水管道应充分考虑集箱组件的膨胀，参照热膨胀系统图安装足够的热膨胀胀力弯。1. 1、放空气系统共 12 路，每路设计 2 道电动截止阀，在 2 件电动截止阀之间管道上接入充氮管道，并加装一件截止阀。管路集束引出，根据图纸操作台布置在炉左侧790mm 平台，装设 汇集水箱及放水母管排入无压放水母管。6分隔屏入管道放气4) 51X1015CrMoG7后屏入管道放气4) 51X512CrlMoVG8末过入管道放气(1) 51 X9SA-213T919末再入管道放气4) 51 X512CrlMoVG序号名称规格材质分离器出 I1 管道放气(1) 51X1015CrMoG省煤器出集箱放气e 5i x ioSA-210C延伸侧墙后墙出连接管放气4) 51X1015CrMoG顶棚入汇合集箱放气4) 51X 1015CrMoG包墙出连接管放气e 5i x io15CrMoG10再热蒸汽出管道放气4) 51 X5SA-213T9111水冷壁中 r 可集箱放气(1) 51X1015CrMoG12上汽管道放气(1) 51X13SA-213T911・2、疏水系统共 10 路，每路设计 2 道电动截止阀，操作台根据疏水组件位置就近集束布置 操作台，之后各组件疏水安照系统分别汇入疏水扩容器。序号名称规格材质1水冷壁中间集箱疏水4) 51X1015CrMoG2过热器一级减温器疏水(1) 51X 1015CrMoG3过热器二级减温水疏水4) 51X 1012CrlMoVG4过热器三级减温器疏水G51X9SA-213T915再热器入 II 管道疏水60X815CrMoG6再热器减温器疏水*51X520G7后水及水延疏水4) 51X1012CrlMoVG8炉膛入汇合集箱疏水4) 89X 1515CrMoG9后烟道包墙下集箱疏水(1) 89 X 1615CrMoG10低过入管道疏水 89X 1615CrMoG1.3 取样系统序号名称规格材质1过热蒸汽取样4) 32X9SA-213T912再热蒸汽取样4) 32X9...
