锅炉装置静设备安装施工方案

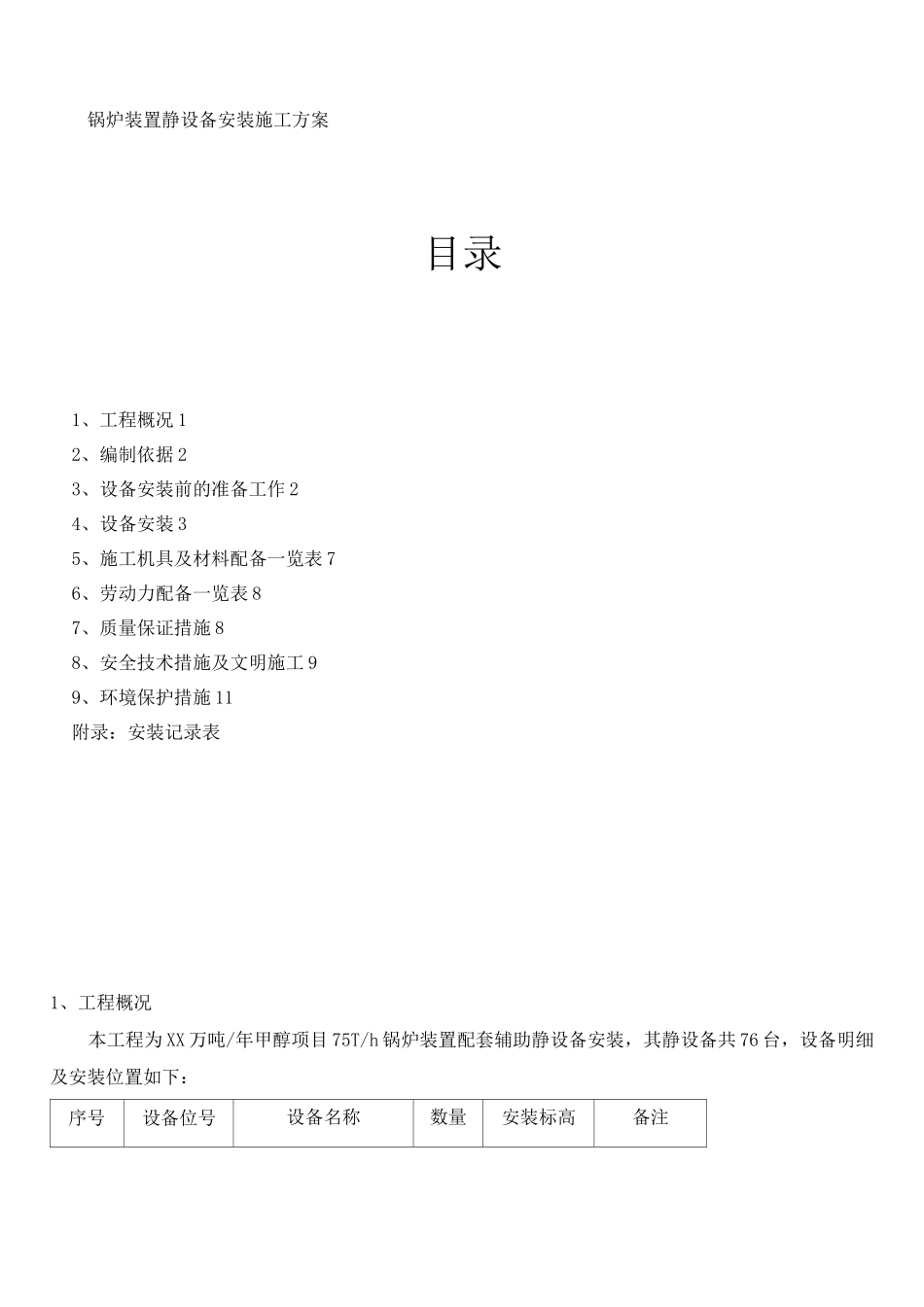

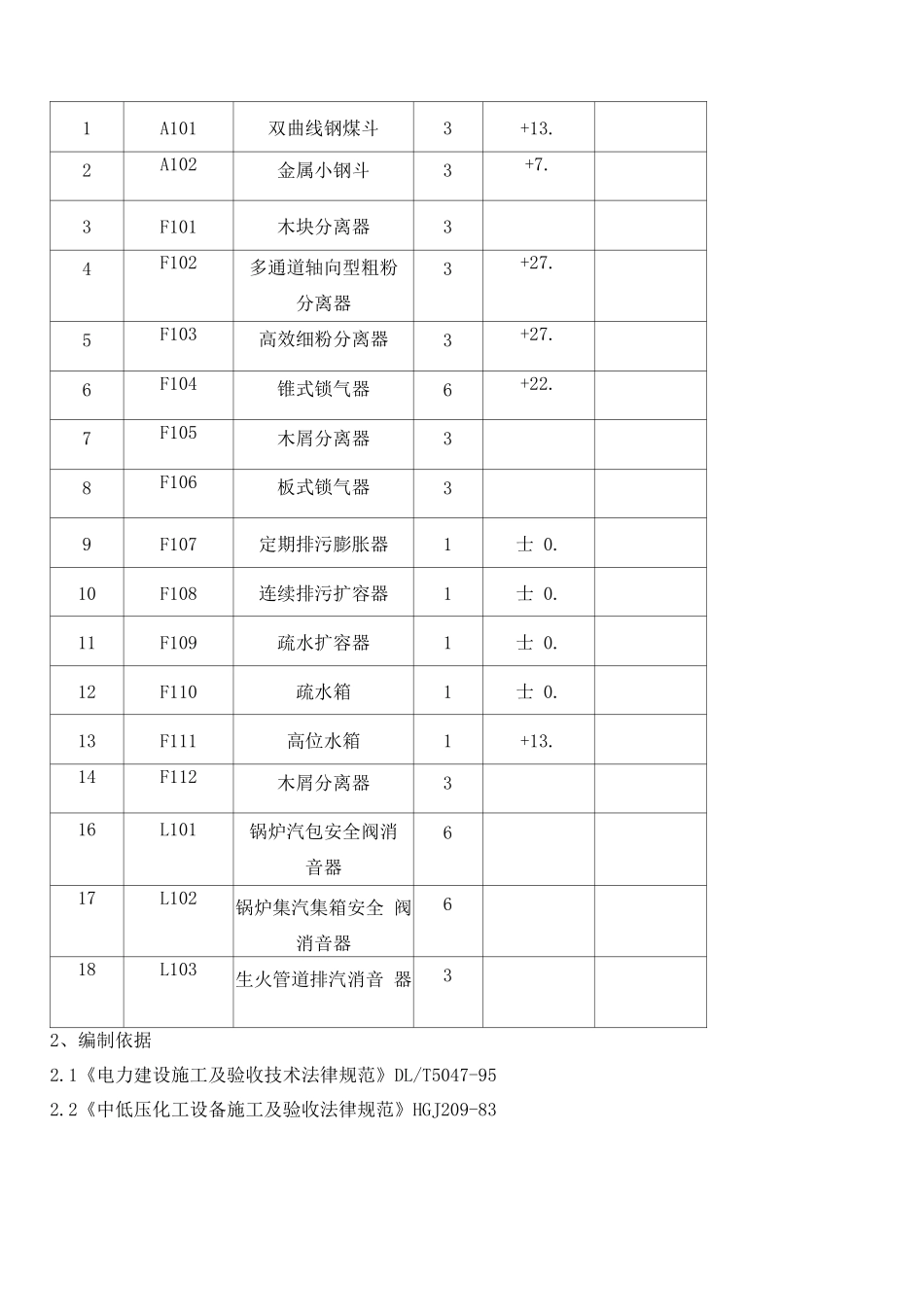

锅炉装置静设备安装施工方案目录1、工程概况 12、编制依据 23、设备安装前的准备工作 24、设备安装 35、施工机具及材料配备一览表 76、劳动力配备一览表 87、质量保证措施 88、安全技术措施及文明施工 99、环境保护措施 11附录：安装记录表1、工程概况本工程为 XX 万吨/年甲醇项目 75T/h 锅炉装置配套辅助静设备安装，其静设备共 76 台，设备明细 及安装位置如下：序号设备位号设备名称数量安装标高备注1A101双曲线钢煤斗3+13.2A102金属小钢斗3+7.3F101木块分离器34F102多通道轴向型粗粉分离器3+27.5F103高效细粉分离器3+27.6F104锥式锁气器6+22.7F105木屑分离器38F106板式锁气器39F107定期排污膨胀器1士 0.10F108连续排污扩容器1士 0.11F109疏水扩容器1士 0.12F110疏水箱1士 0.13F111高位水箱1+13.14F112木屑分离器316L101锅炉汽包安全阀消音器617L102锅炉集汽集箱安全 阀消音器618L103生火管道排汽消音 器32、编制依据2.1《电力建设施工及验收技术法律规范》DL/T5047-952.2《中低压化工设备施工及验收法律规范》HGJ209-832.3XXX 工程公司提供的《锅炉房附属设备安装图》3、设备安装前的准备工作3.1 基础验收3.1.1 安装施工前，设备基础须经交接验收。基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料；基础上应明显的画出标高基准线。3.1.2 检查基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷;3.1.3 基础各部尺寸及位置的偏差数值不得超过下列规定；序号项目允许偏差（mm）1坐标位置（纵横轴线）202不同平面的标高0-203平面外形尺寸204凸台上平面外形尺寸0-205平面的水平度（包括地坪上需安装设备的部分）每米 5,且全长 106垂直度每米 5,且全长 107预埋地脚 螺栓孔中心位置10深度+200孔壁铅垂度103.2 设备检查3.2.1 交付安装的设备及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件；3.2.2 设备到货要记录好设备名称、类别、型号及规格；3.2.3 检查设备外形尺寸及管方位；3.2.4 设备内件及附件的规格、尺寸及数量；3.2.5 表面损坏、变形及锈蚀状况。3.3 安装前应具备的条件3.3.1 安装前应按设计要求或技术文件要求画定安装基准线及定位基准标记；3.3.2 设计图纸已审查，施工方案已经批准，且进行了技术交底3.3.3 施工材料、机具、人员已到位3.3.4 施工用电、水、路已经具备施工条件3.3.5 安装用计量器具符合国家计量局规定的精度要求，并按期检验合格34、设备安装...
