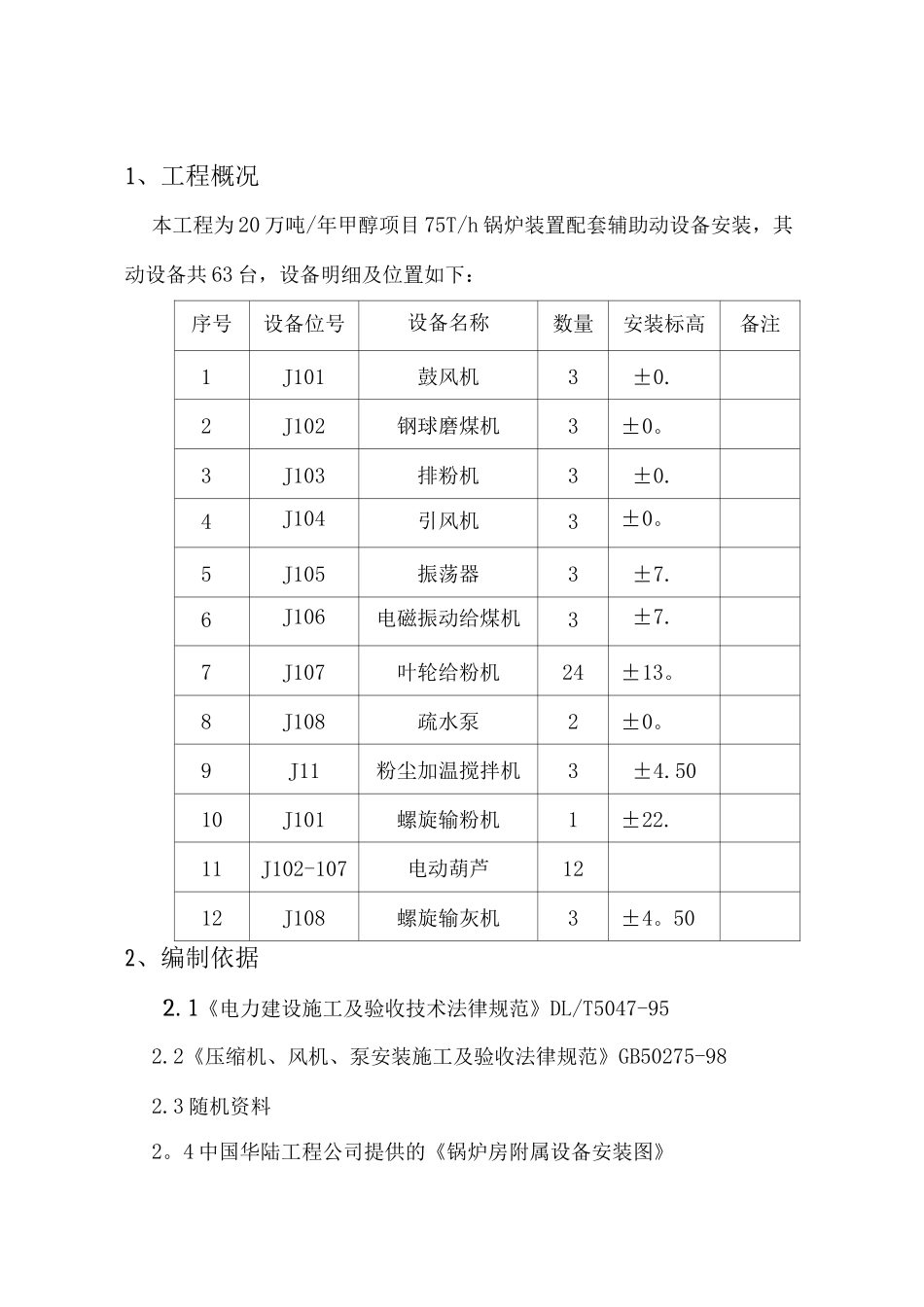

1、工程概况本工程为 20 万吨/年甲醇项目 75T/h 锅炉装置配套辅助动设备安装，其动设备共 63 台，设备明细及位置如下：序号设备位号设备名称数量安装标高备注1J101鼓风机3±0.2J102钢球磨煤机3±0。3J103排粉机3±0.4J104引风机3±0。5J105振荡器3±7.6J106电磁振动给煤机3±7.7J107叶轮给粉机24±13。8J108疏水泵2±0。9J11粉尘加温搅拌机3±4.5010J101螺旋输粉机1±22.11J102-107电动葫芦1212J108螺旋输灰机3±4。502、编制依据2. 1《电力建设施工及验收技术法律规范》DL/T5047-952.2《压缩机、风机、泵安装施工及验收法律规范》GB50275-982.3 随机资料2。4 中国华陆工程公司提供的《锅炉房附属设备安装图》3、施工准备3.1 施工准备安装前应按设计要求或技术文件要求画定安装基准线及定位基准标记；3。1.2 设计图纸已审查，施工方案已经批准，且进行了技术交底。3。1.3 施工材料、机具、人员已到位。3。1.4 施工用电、水、路已经具备施工条件。3。1。5 安装用计量器具符合国家计量局规定的精度要求，并按期检验合格.3.2 施工程序基础验收一设备清点—设备运输一设备安装一二次灌浆►设备精平设备试运转4、设备安装4。1 基础验收4。1。1 安装施工前，设备基础须经交接验收。基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料；基础上应明显的画出标高基准线.检查基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；4。1.3 基础各部尺寸及位置的偏差数值不得超过下列规定；序号项目允许偏差（mm）1坐标位置（纵横轴线）202不同平面的标高0 一 203平面外形尺寸204凸台上平面外形尺寸0-205平面的水平度（包括地坪上需安装设备的部分）每米 5,且全长 106垂直度每米 5,且全长 107中心位置10预埋地脚螺栓孔深度+2孔壁铅垂度108预埋活动地脚螺栓锚 板标高+2中心位置5带槽的锚板与混凝土面的平整度5带螺纹孔的锚板与混凝土面的平整度24。2 设备检查验收4。2。1 交付安装的设备及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件；4。2.2 设备到货要记录好设备名称、类别、型号及规格；4。2.3 检查设备外形尺寸及管方位；设备附件的规格、尺寸及数量；4.2。5 表面损坏、变形及锈蚀状况.4.3 离心式风机安装4。3.1、设备运输4.3。1.1 待数量清点完毕后，确认无误后，用汽车吊和汽车将风机运输至基础附近。4.3。1.2 在搬运和吊装风机时，捆绑绳索不得损伤机件表面，轴承箱和电机的轴颈不得作为...
