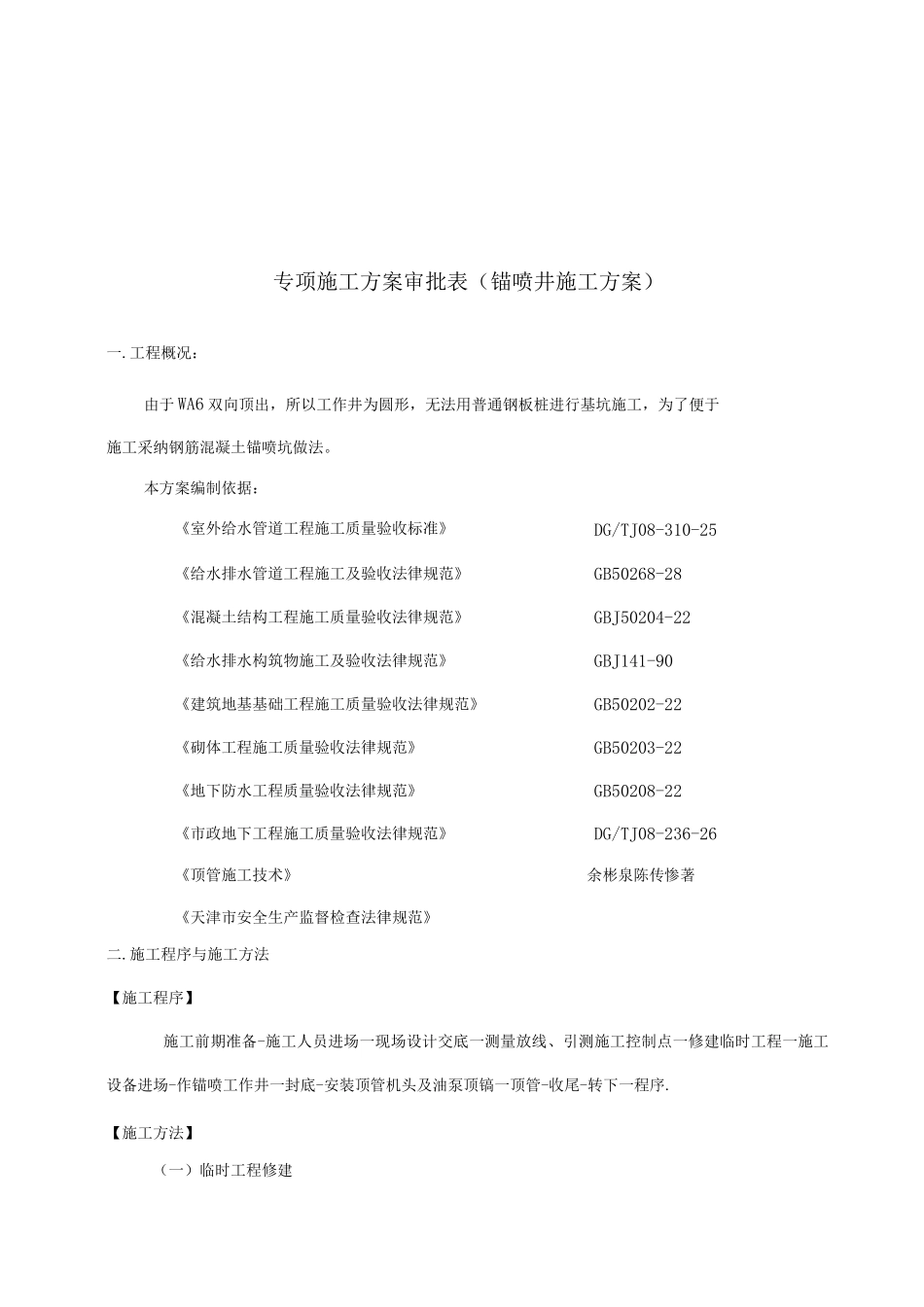

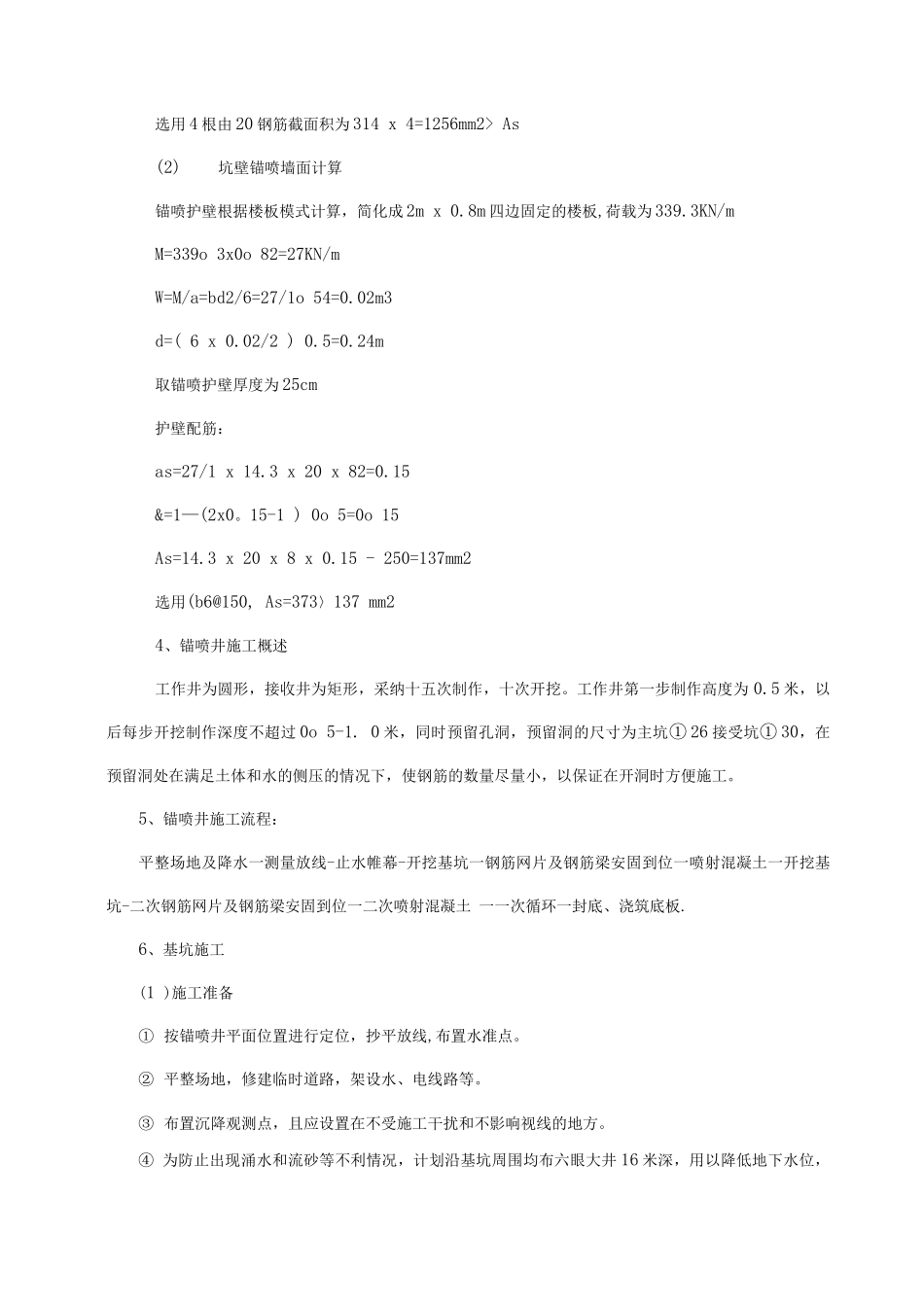

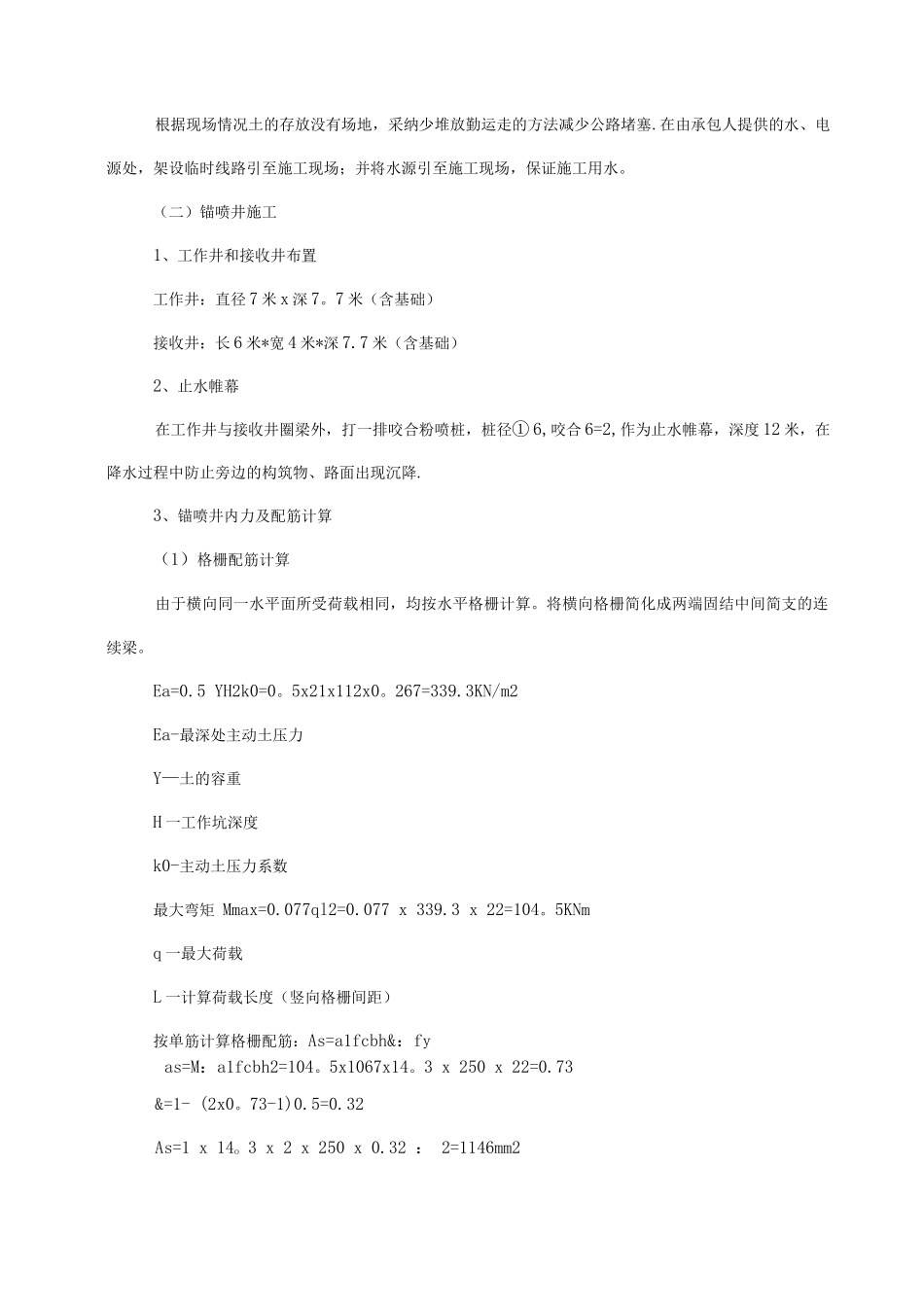

专项施工方案审批表（锚喷井施工方案）一.工程概况：由于 WA6 双向顶出，所以工作井为圆形，无法用普通钢板桩进行基坑施工，为了便于施工采纳钢筋混凝土锚喷坑做法。本方案编制依据：《室外给水管道工程施工质量验收标准》DG/TJ08-310-25《给水排水管道工程施工及验收法律规范》GB50268-28《混凝土结构工程施工质量验收法律规范》GBJ50204-22《给水排水构筑物施工及验收法律规范》GBJ141-90《建筑地基基础工程施工质量验收法律规范》GB50202-22《砌体工程施工质量验收法律规范》GB50203-22《地下防水工程质量验收法律规范》GB50208-22《市政地下工程施工质量验收法律规范》DG/TJ08-236-26《顶管施工技术》余彬泉陈传惨著《天津市安全生产监督检查法律规范》二.施工程序与施工方法【施工程序】施工前期准备-施工人员进场一现场设计交底一测量放线、引测施工控制点一修建临时工程一施工设备进场-作锚喷工作井一封底-安装顶管机头及油泵顶镐一顶管-收尾-转下一程序.【施工方法】（一）临时工程修建根据现场情况土的存放没有场地，采纳少堆放勤运走的方法减少公路堵塞.在由承包人提供的水、电源处，架设临时线路引至施工现场；并将水源引至施工现场，保证施工用水。（二）锚喷井施工1、工作井和接收井布置工作井：直径 7 米 x 深 7。7 米（含基础）接收井：长 6 米*宽 4 米*深 7.7 米（含基础）2、止水帷幕在工作井与接收井圈梁外，打一排咬合粉喷桩，桩径① 6,咬合 6=2,作为止水帷幕，深度 12 米，在降水过程中防止旁边的构筑物、路面出现沉降.3、锚喷井内力及配筋计算（1）格栅配筋计算由于横向同一水平面所受荷载相同，均按水平格栅计算。将横向格栅简化成两端固结中间简支的连续梁。Ea=0.5 YH2k0=0。5x21x112x0。267=339.3KN/m2Ea-最深处主动土压力Y—土的容重H 一工作坑深度k0-主动土压力系数最大弯矩 Mmax=0.077ql2=0.077 x 339.3 x 22=104。5KNmq 一最大荷载L 一计算荷载长度（竖向格栅间距）按单筋计算格栅配筋：As=a1fcbh&：fyas=M：a1fcbh2=104。5x1067x14。3 x 250 x 22=0.73&=1- (2x0。73-1)0.5=0.32As=1 x 14o 3 x 2 x 250 x 0.32 ： 2=1146mm2选用 4 根由 20 钢筋截面积为 314 x 4=1256mm2> As(2)坑壁锚喷墙面计算锚喷护壁根据楼板模式计算，简化成 2m x 0.8m 四边固定的楼板,荷载为 339.3KN/mM=339o 3x0o 82=27KN/mW=M/a=bd2/6=27/1o 54=0.02m3d=( 6 x 0.02/2 ) 0.5=0...
