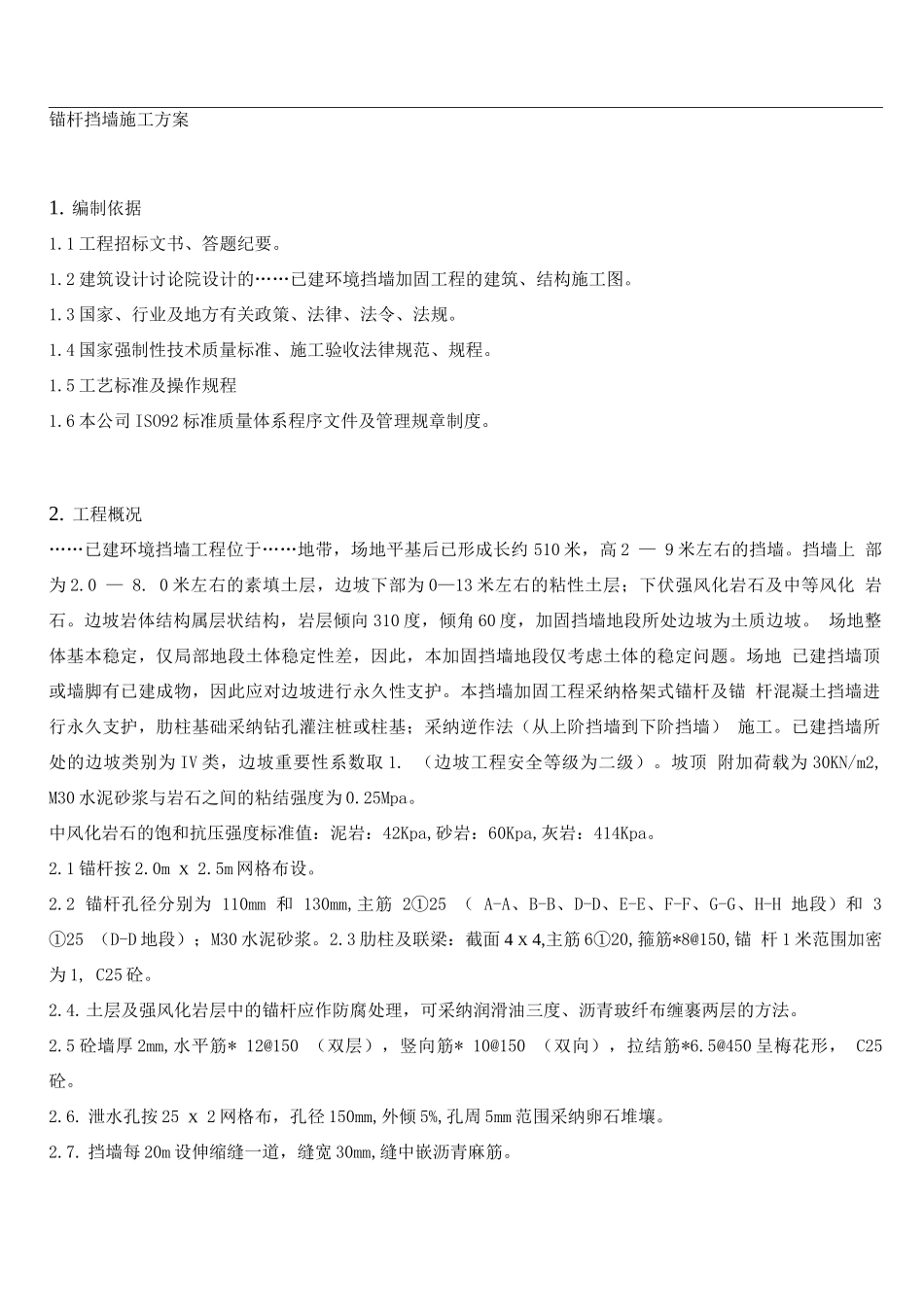

锚杆挡墙施工方案1. 编制依据1.1 工程招标文书、答题纪要。1.2 建筑设计讨论院设计的……已建环境挡墙加固工程的建筑、结构施工图。1.3 国家、行业及地方有关政策、法律、法令、法规。1.4 国家强制性技术质量标准、施工验收法律规范、规程。1.5 工艺标准及操作规程1.6 本公司 ISO92 标准质量体系程序文件及管理规章制度。2. 工程概况……已建环境挡墙工程位于……地带，场地平基后已形成长约 510 米，高 2 — 9 米左右的挡墙。挡墙上 部为 2.0 — 8. 0 米左右的素填土层，边坡下部为 0—13 米左右的粘性土层；下伏强风化岩石及中等风化 岩石。边坡岩体结构属层状结构，岩层倾向 310 度，倾角 60 度，加固挡墙地段所处边坡为土质边坡。 场地整体基本稳定，仅局部地段土体稳定性差，因此，本加固挡墙地段仅考虑土体的稳定问题。场地 已建挡墙顶或墙脚有已建成物，因此应对边坡进行永久性支护。本挡墙加固工程采纳格架式锚杆及锚 杆混凝土挡墙进行永久支护，肋柱基础采纳钻孔灌注桩或柱基；采纳逆作法（从上阶挡墙到下阶挡墙） 施工。已建挡墙所处的边坡类别为 IV 类，边坡重要性系数取 1. （边坡工程安全等级为二级）。坡顶 附加荷载为 30KN/m2, M30 水泥砂浆与岩石之间的粘结强度为 0.25Mpa。中风化岩石的饱和抗压强度标准值：泥岩：42Kpa,砂岩：60Kpa,灰岩：414Kpa。2.1 锚杆按 2.0m X 2.5m 网格布设。2.2 锚杆孔径分别为 110mm 和 130mm,主筋 2①25 （ A-A、B-B、D-D、E-E、F-F、G-G、H-H 地段）和 3 ①25 （D-D 地段）；M30 水泥砂浆。2.3 肋柱及联梁：截面 4 X 4,主筋 6①20,箍筋*8@150,锚 杆 1 米范围加密为 1, C25 砼。2.4.土层及强风化岩层中的锚杆应作防腐处理，可采纳润滑油三度、沥青玻纤布缠裹两层的方法。2.5 砼墙厚 2mm,水平筋* 12@150 （双层），竖向筋* 10@150 （双向），拉结筋*6.5@450 呈梅花形， C25 砼。2.6. 泄水孔按 25 X 2 网格布，孔径 150mm,外倾 5%,孔周 5mm 范围采纳卵石堆壤。2.7. 挡墙每 20m 设伸缩缝一道，缝宽 30mm,缝中嵌沥青麻筋。2.8. 格架式锚杆及锚杆挡土墙采纳逆作法施工，即从上阶挡墙施工至下阶挡墙。2.9. 砼保护层厚度：梁、肋柱、墙均为 35mm。3.招标要求及投标承诺3.1 招标要求1.1 施工工期要求按建设单位对本工程的工期要求，工期为 60 天。开、竣工时间中标后合同约定。1.2.工程质量要求根据建设...
