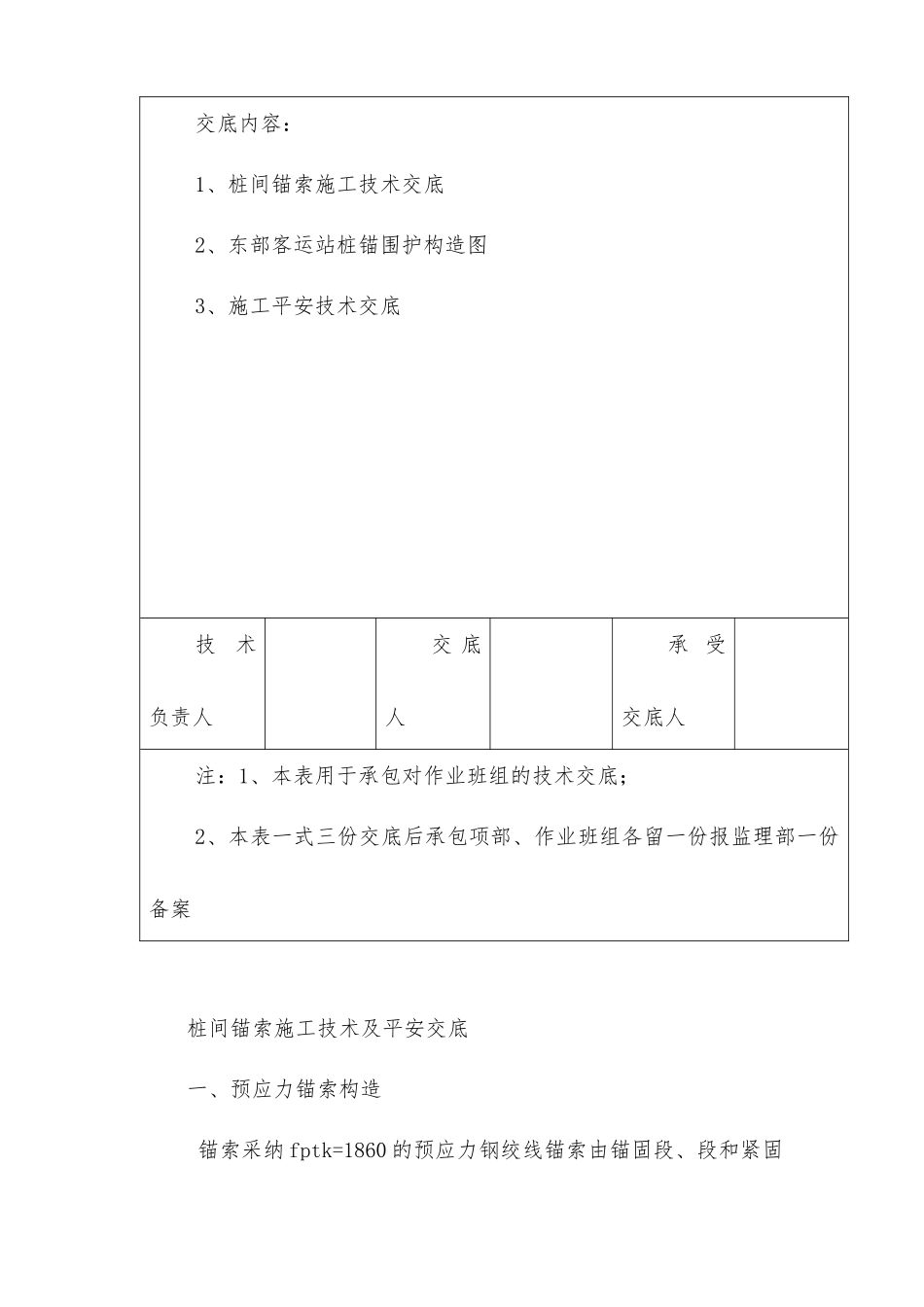

昆 明 轨 道 交 通 工 程承包： 中铁十六集团 合同：监理： 四川铁科建立监理 编：技术交底记录 A3.12工程名称昆明轻轨交通 6 线东部客运站交底部位东部客运站桩锚围护工 序名称锚 索 安 装 、张拉交底提要：预应力锚索布设、设计参数、施工工艺注浆锚固平安交底内容：1、桩间锚索施工技术交底2、东部客运站桩锚围护构造图3、施工平安技术交底技术负责人交 底人承 受交底人注：1、本表用于承包对作业班组的技术交底；2、本表一式三份交底后承包项部、作业班组各留一份报监理部一份备案桩间锚索施工技术及平安交底一、预应力锚索构造 锚索采纳 fptk=1860 的预应力钢绞线锚索由锚固段、段和紧固头三部构成紧固头由钢围檩、钢垫板和锚具组成。锚索长度包括锚固段、段、张拉段三部(见图 1)。 锚固段长度主要考虑地质条件等因素对锚固力的影响而确定在理计算和经历类比的根底上确定锚固段长度及段长度。锚固段直径均为 0.15m 程度倾角均为 15°钢绞线为 5×7Фs15.2、4×7Фs15.2两种规格砂浆均为 M20 型。锚索段是拉力集中型锚索的满负荷段通过抗滑力分析确定锚固途径最有效的布置方向为沿程度方向下倾15°。锚孔直径为 Ф200mm。锚索采纳高强度低松弛预应力 7Ф5 钢丝 组 成 的 直 径 为 15.2mm 钢 绞 线 。 各 排 锚 索 竖 向 间 距 为3.5m、2.5m、2.5m 每道锚索设置在桩间采纳一桩一锚的布置形式。二、预应力锚索布设及设计参数 按高程设置四道锚索共计 96 根锚索。四道锚索形式:在同一纵断面间距为 2.5-3.5m 横向间距为 1.6m。纵断面共设置 4 道每道锚索设计参数如下表所示。其中第二道、第三道、第四道锚索长度视现场实际报设计确认后确定。锚索设计参数序锚杆长段长锚固段长锚固段直径程度倾角钢 筋 /钢绞线水泥砂浆MPa拉力设计值拉力 锁定值MG1-1~MG13210.521.50.1520.0~15.05×7Фs15.230662.46300-24MG2-1~MG2-2424.58.016.50.1520.0~15.04×7Фs15.230541.40200MG3-1~MG3-2420.56.514.00.1520.0~15.04×7Фs15.230499.46200MG4-1~MG4-2416.56.510.00.1520.0~15.04×7Фs15.230327.30200备表中所注长度值以“m〞计角度以“°〞计力以“KN〞计。注三、锚索段钢围檩构造钢围檩是锚索向钻孔桩传递荷载和锚固的载体其设计承载力与锚索的荷载相匹配并满足应力集中的要求。锚垫块采纳钢锚垫块锚索段钢围檩采纳双 I32c 工字钢。钢围檩见东部客运站桩锚围护构造图。四、施工工...
