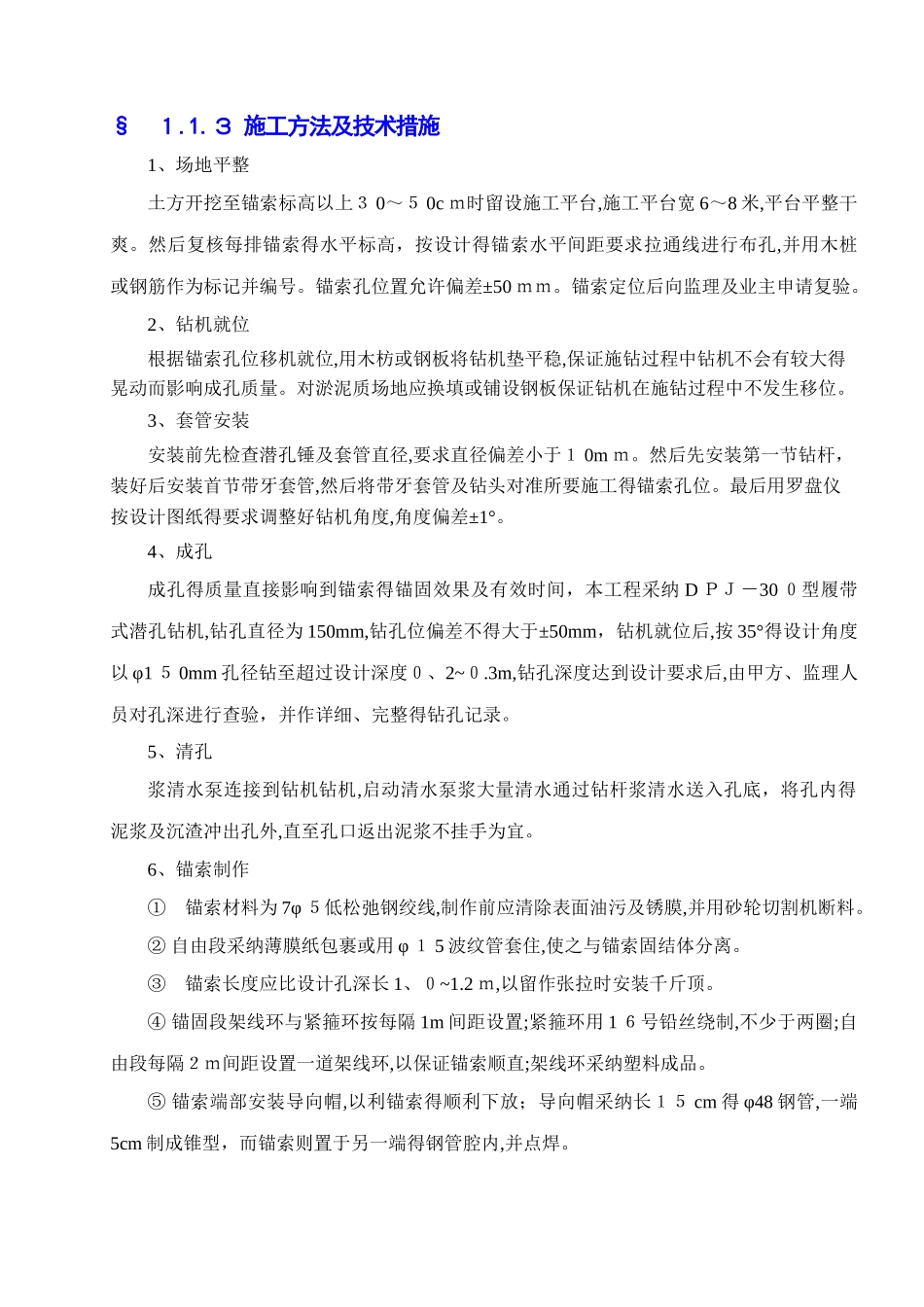

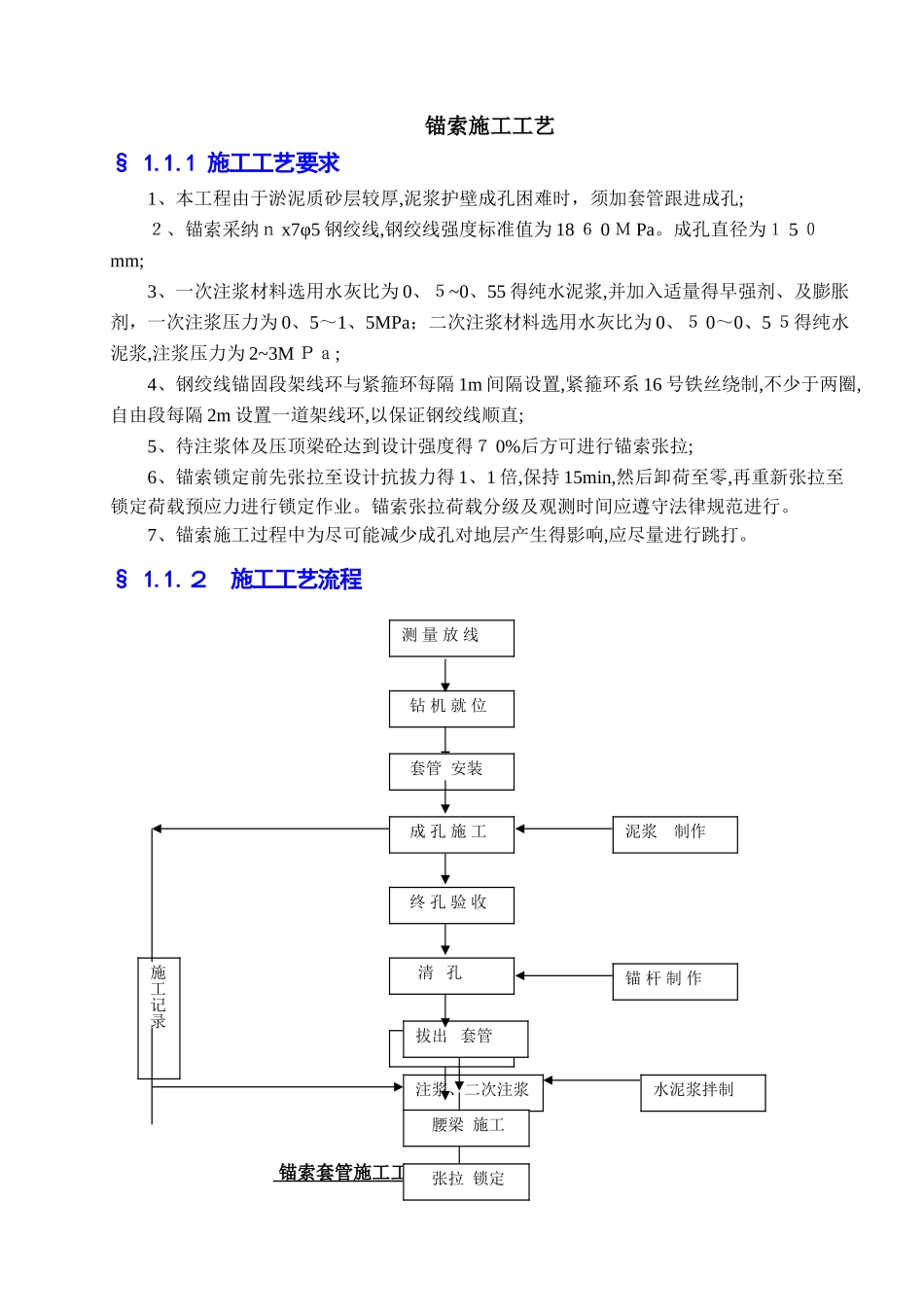

锚索施工工艺§ 1.1.1 施工工艺要求1、本工程由于淤泥质砂层较厚,泥浆护壁成孔困难时，须加套管跟进成孔;２、锚索采纳ｎ x7φ5 钢绞线,钢绞线强度标准值为 18 ６ 0 Ｍ Pa。成孔直径为１ 5 ０mm;3、一次注浆材料选用水灰比为 0、５~0、55 得纯水泥浆,并加入适量得早强剂、及膨胀剂，一次注浆压力为 0、5～1、5MPa；二次注浆材料选用水灰比为 0、５ 0～0、5 ５得纯水泥浆,注浆压力为 2~3M Ｐａ;4、钢绞线锚固段架线环与紧箍环每隔 1m 间隔设置,紧箍环系 16 号铁丝绕制,不少于两圈,自由段每隔 2m 设置一道架线环,以保证钢绞线顺直;5、待注浆体及压顶梁砼达到设计强度得７ 0%后方可进行锚索张拉;6、锚索锁定前先张拉至设计抗拔力得 1、1 倍,保持 15min,然后卸荷至零,再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守法律规范进行。7、锚索施工过程中为尽可能减少成孔对地层产生得影响,应尽量进行跳打。§ 1.1.２ 施工工艺流程 锚索套管施工工艺流程图 测 量 放 线钻 机 就 位锚 杆 制 作注浆、二次注浆成 孔 施 工终 孔 验 收下 锚拔出 套管泥浆 制作水泥浆拌制施工记录套管 安装清 孔腰梁 施工张拉 锁定§ １.1.３ 施工方法及技术措施1、场地平整土方开挖至锚索标高以上３ 0～５ 0c ｍ时留设施工平台,施工平台宽 6～8 米,平台平整干爽。然后复核每排锚索得水平标高，按设计得锚索水平间距要求拉通线进行布孔,并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50 ｍｍ。锚索定位后向监理及业主申请复验。2、钻机就位根据锚索孔位移机就位,用木枋或钢板将钻机垫平稳,保证施钻过程中钻机不会有较大得晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。3、套管安装安装前先检查潜孔锤及套管直径,要求直径偏差小于１ 0m ｍ。然后先安装第一节钻杆，装好后安装首节带牙套管,然后将带牙套管及钻头对准所要施工得锚索孔位。最后用罗盘仪按设计图纸得要求调整好钻机角度,角度偏差±1°。4、成孔成孔得质量直接影响到锚索得锚固效果及有效时间，本工程采纳 D ＰＪ－30 ０型履带式潜孔钻机,钻孔直径为 150mm,钻孔位偏差不得大于±50mm，钻机就位后,按 35°得设计角度以 φ1 ５ 0mm 孔径钻至超过设计深度０、2~０.3m,钻孔深度达到设计要求后,由甲方、监理人员对孔深进行查验，并作详细、完整得钻孔记录。5、清孔浆清水...
