锚索施工方案2VIP专享

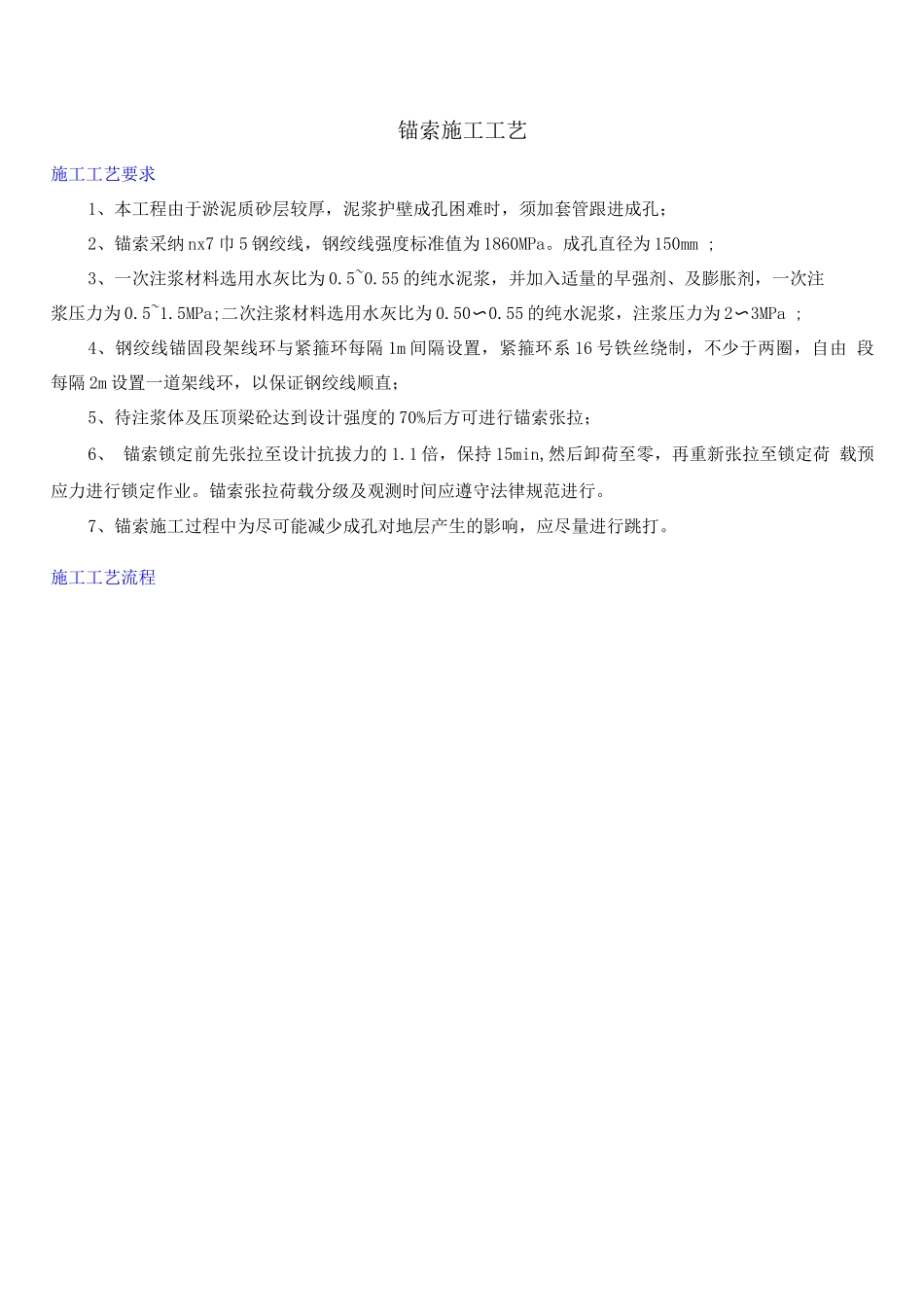

锚索施工工艺施工工艺要求1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔；2、锚索采纳 nx7 巾 5 钢绞线，钢绞线强度标准值为 1860MPa。成孔直径为 150mm ;3、一次注浆材料选用水灰比为 0.5~0.55 的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为 0.5~1.5MPa;二次注浆材料选用水灰比为 0.50〜0.55 的纯水泥浆，注浆压力为 2〜3MPa ;4、钢绞线锚固段架线环与紧箍环每隔 1m 间隔设置，紧箍环系 16 号铁丝绕制，不少于两圈，自由 段每隔 2m 设置一道架线环，以保证钢绞线顺直；5、待注浆体及压顶梁砼达到设计强度的 70%后方可进行锚索张拉；6、 锚索锁定前先张拉至设计抗拔力的 1.1 倍，保持 15min,然后卸荷至零，再重新张拉至锁定荷 载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守法律规范进行。7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。施工工艺流程锚索套管施工工艺流程图施工方法及技术措施1、场地平整土方开挖至锚索标高以上 30〜50cm 时留设施工平台，施工平台宽 6〜8 米，平台平整干爽。然后 复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并 编号。锚索孔位置允许偏差士 50mm。锚索定位后向监理及业主申请复验。2、钻机就位根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而 影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。3、套管安装安装前先检查潜孔锤及套管直径，要求直径偏差小于 10mm。然后先安装第一节钻杆，装好后安装 首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调 整好钻机角度，角度偏差士 1°。4、成孔成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采纳 DPJ-3 型履带式潜孔钻机，钻 孔直径为 150mm，钻孔位偏差不得大于±50mm，钻机就位后，按 35°的设计角度以巾 150mm 孔径钻至 超过设计深度0.2〜0.3m，钻孔深度达到设计要求后，由甲方、监理人员对孔深进行查验，并作详细、 完整的钻孔记录。5、清孔浆清水泵连接到钻机钻机，启动清水泵浆大量清水通过钻杆浆清水送入孔底，将孔内的泥浆及沉 渣冲出孔外，直至孔返出泥浆不挂手为宜。6、锚索制作① 锚索材料为 7 巾 5 低松弛钢绞线，制作前应清除表面油污及锈膜，并用砂轮...
