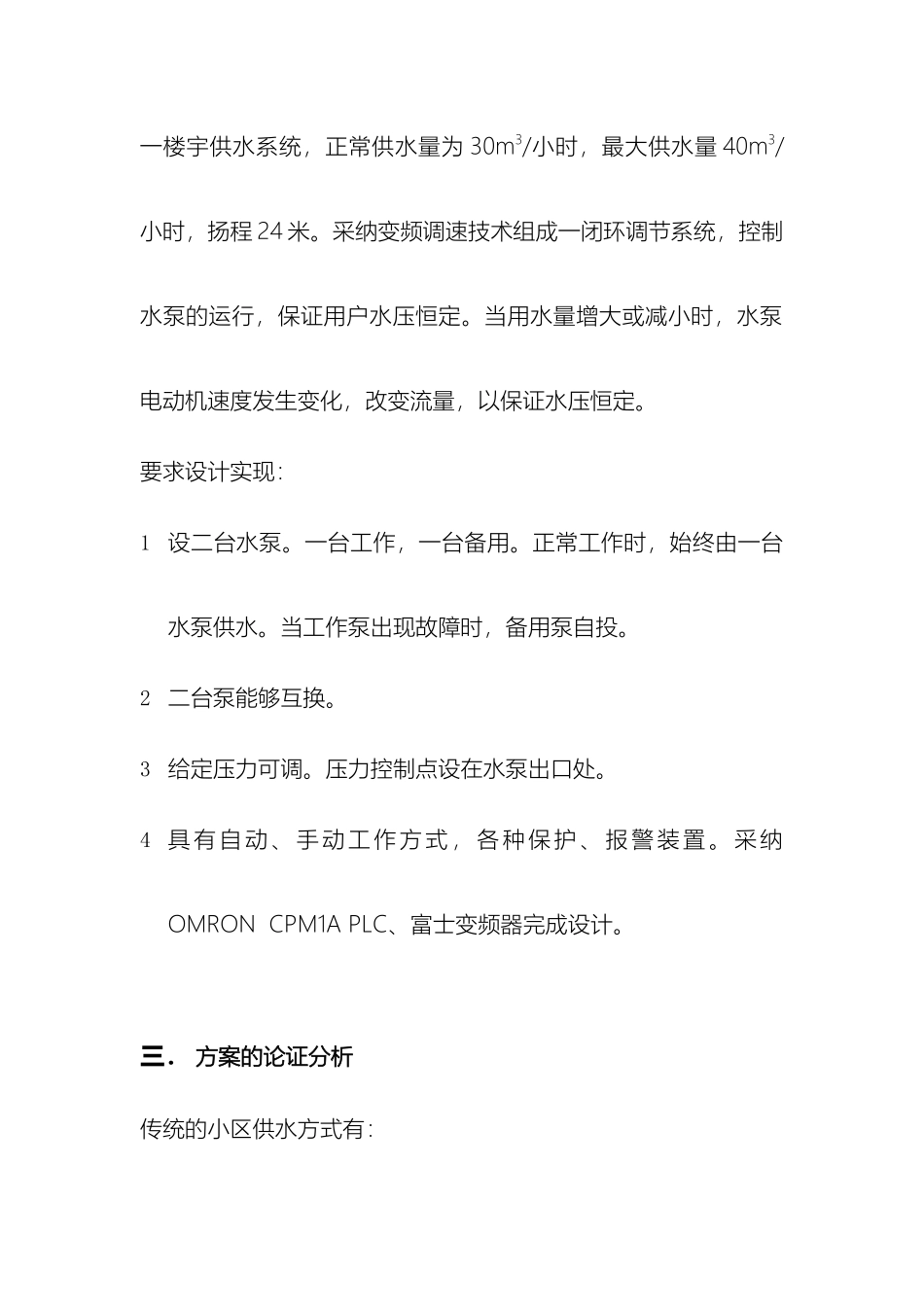

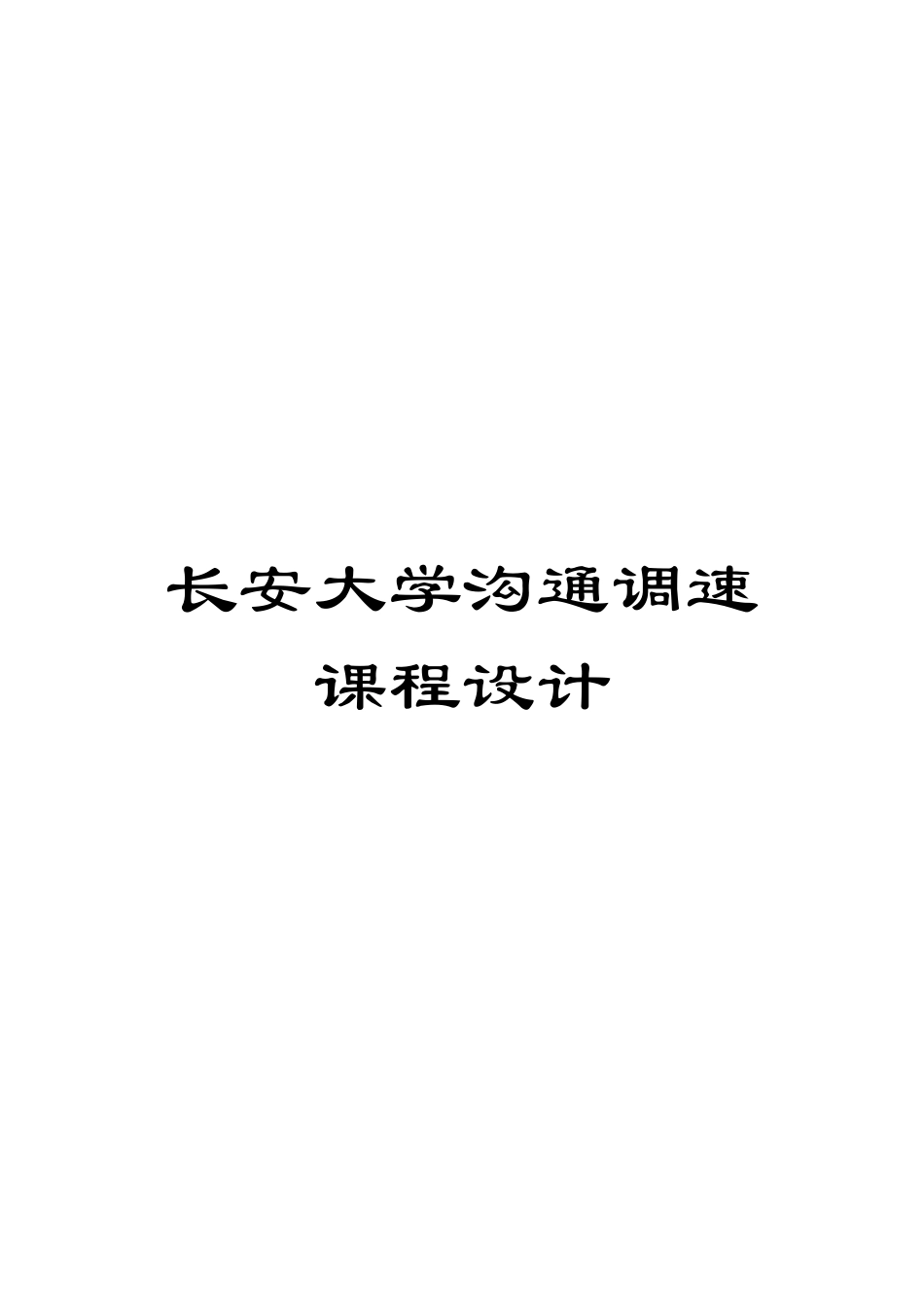

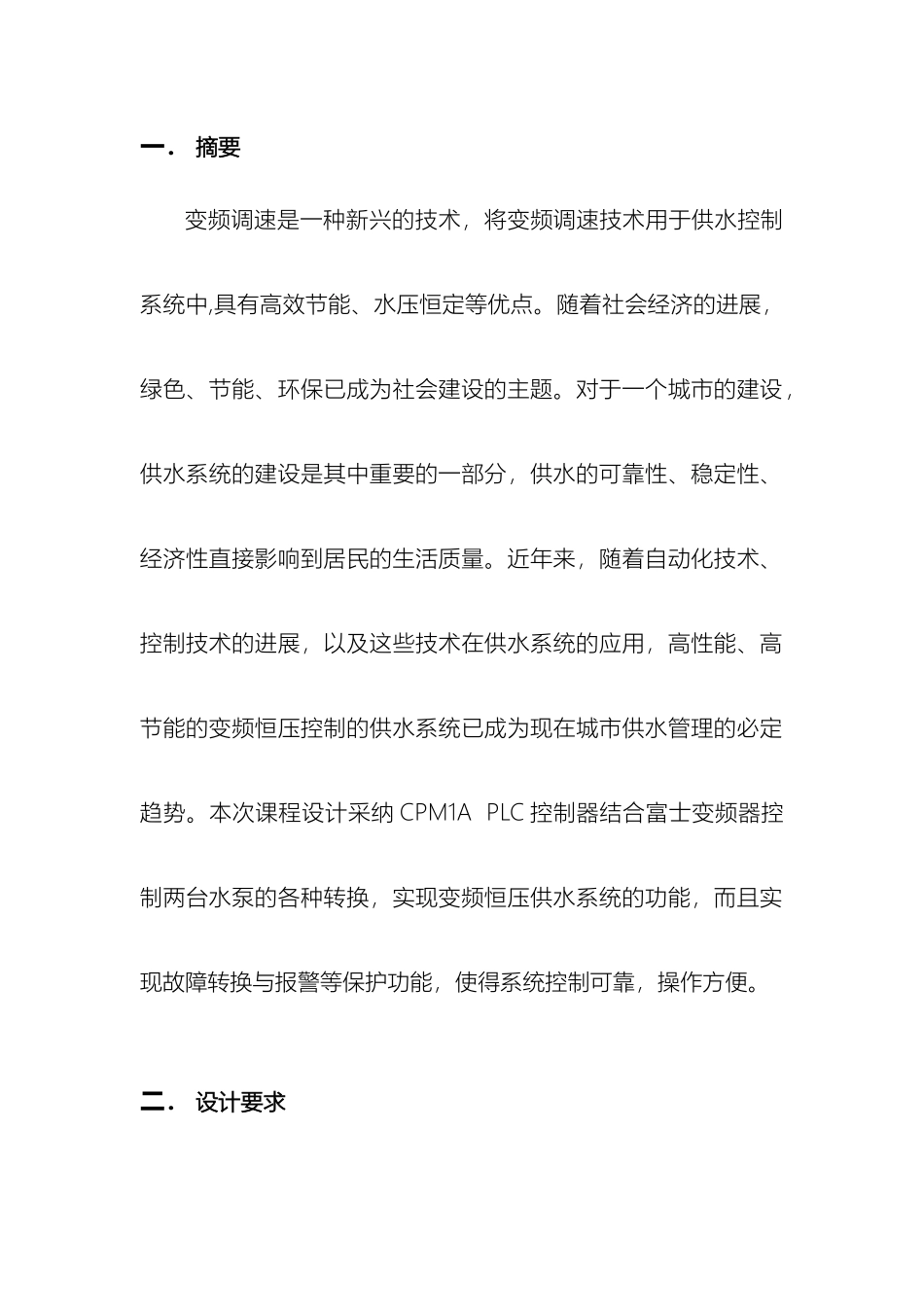

长安大学沟通调速课程设计一． 摘要变频调速是一种新兴的技术，将变频调速技术用于供水控制系统中,具有高效节能、水压恒定等优点。随着社会经济的进展，绿色、节能、环保已成为社会建设的主题。对于一个城市的建设，供水系统的建设是其中重要的一部分，供水的可靠性、稳定性、经济性直接影响到居民的生活质量。近年来，随着自动化技术、控制技术的进展，以及这些技术在供水系统的应用，高性能、高节能的变频恒压控制的供水系统已成为现在城市供水管理的必定趋势。本次课程设计采纳 CPM1A PLC 控制器结合富士变频器控制两台水泵的各种转换，实现变频恒压供水系统的功能，而且实现故障转换与报警等保护功能，使得系统控制可靠，操作方便。二． 设计要求一楼宇供水系统，正常供水量为 30m3/小时，最大供水量 40m3/小时，扬程 24 米。采纳变频调速技术组成一闭环调节系统，控制水泵的运行，保证用户水压恒定。当用水量增大或减小时，水泵电动机速度发生变化，改变流量，以保证水压恒定。要求设计实现：1 设二台水泵。一台工作，一台备用。正常工作时，始终由一台水泵供水。当工作泵出现故障时，备用泵自投。2 二台泵能够互换。3 给定压力可调。压力控制点设在水泵出口处。4 具有自动、手动工作方式，各种保护、报警装置。采纳OMRON CPM1A PLC、富士变频器完成设计。三． 方案的论证分析传统的小区供水方式有：1 恒速泵加压供水方式该方式无法对供水管网的压力做出及时的反应，水泵的增减都依赖人工进行手工操作，自动化程度低，而且为保证供水，机组常处于满负荷运行，不但效率低、耗电量大，而且在用水量较少时，管网长期处于超压运行状态，爆损现象严重，电机硬起动易产生水锤效应，当前较少采纳。2 气压罐供水方式气压罐供水具有体积小、技术简单、不受高度限制等特点，但此方式调节量小、水泵电机为硬起动且起动频繁，对电器设备要求较高、系统维护工作量大，而且为减少水泵起动次数，停泵压力往往比较高，致使水泵在低效段工作，也使浪费加大，从而限制了其进展。3 水塔高位水箱供水方式水塔高位水箱供水具有控制方式简单、运行经济合理、短时间维修或停电可不停水等优点，但存在基建投资大，占地面积大，维护不方便，水泵电机为硬起动，启动电流大等缺点，频繁起动易损坏联轴器，当前主要应用于高层建筑。 综上所述，传统的供水方式普遍不同程度的存在浪费水力、电力资源；效率低；可靠性差；自动化程度不高等缺点。当前的供...
