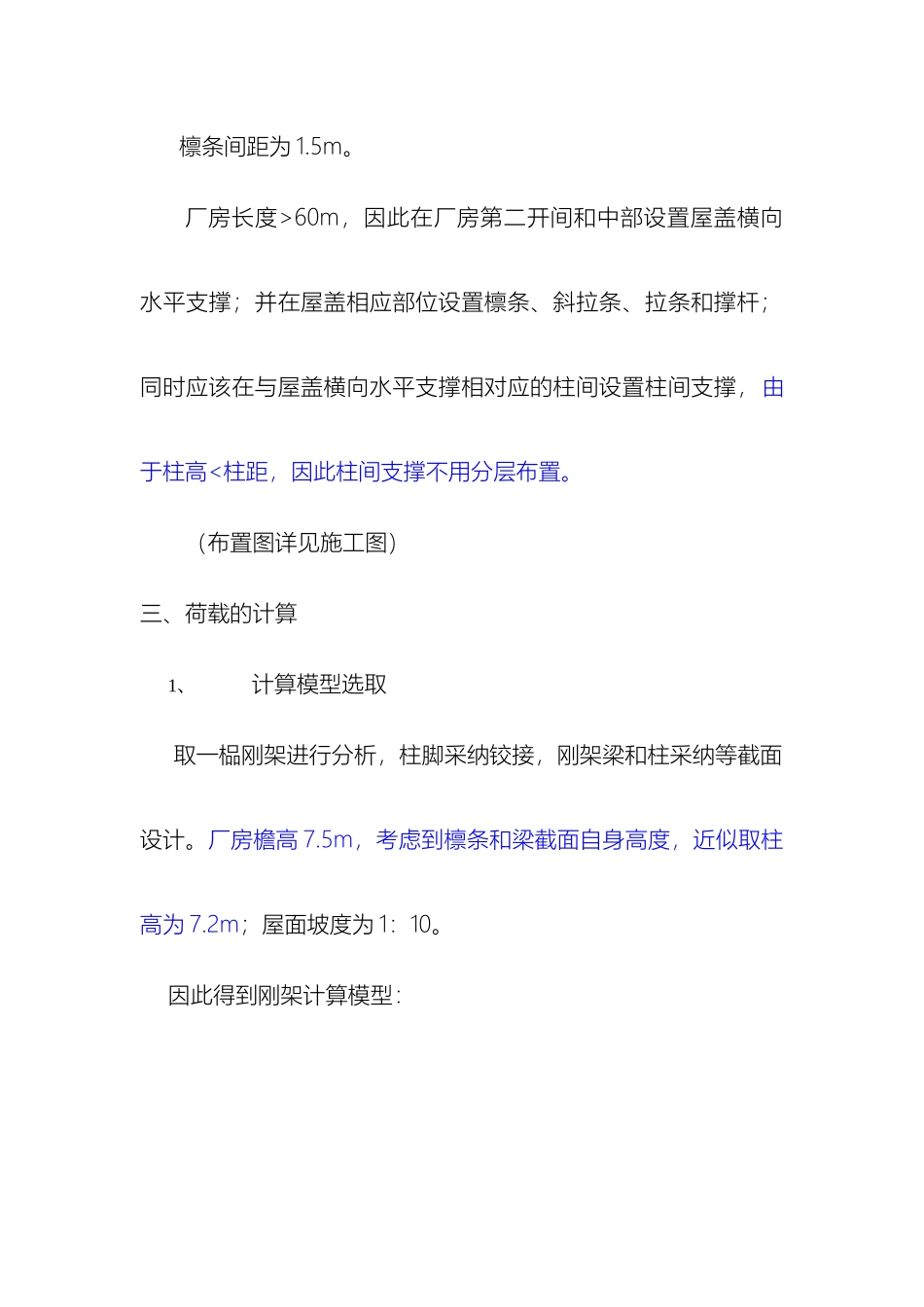

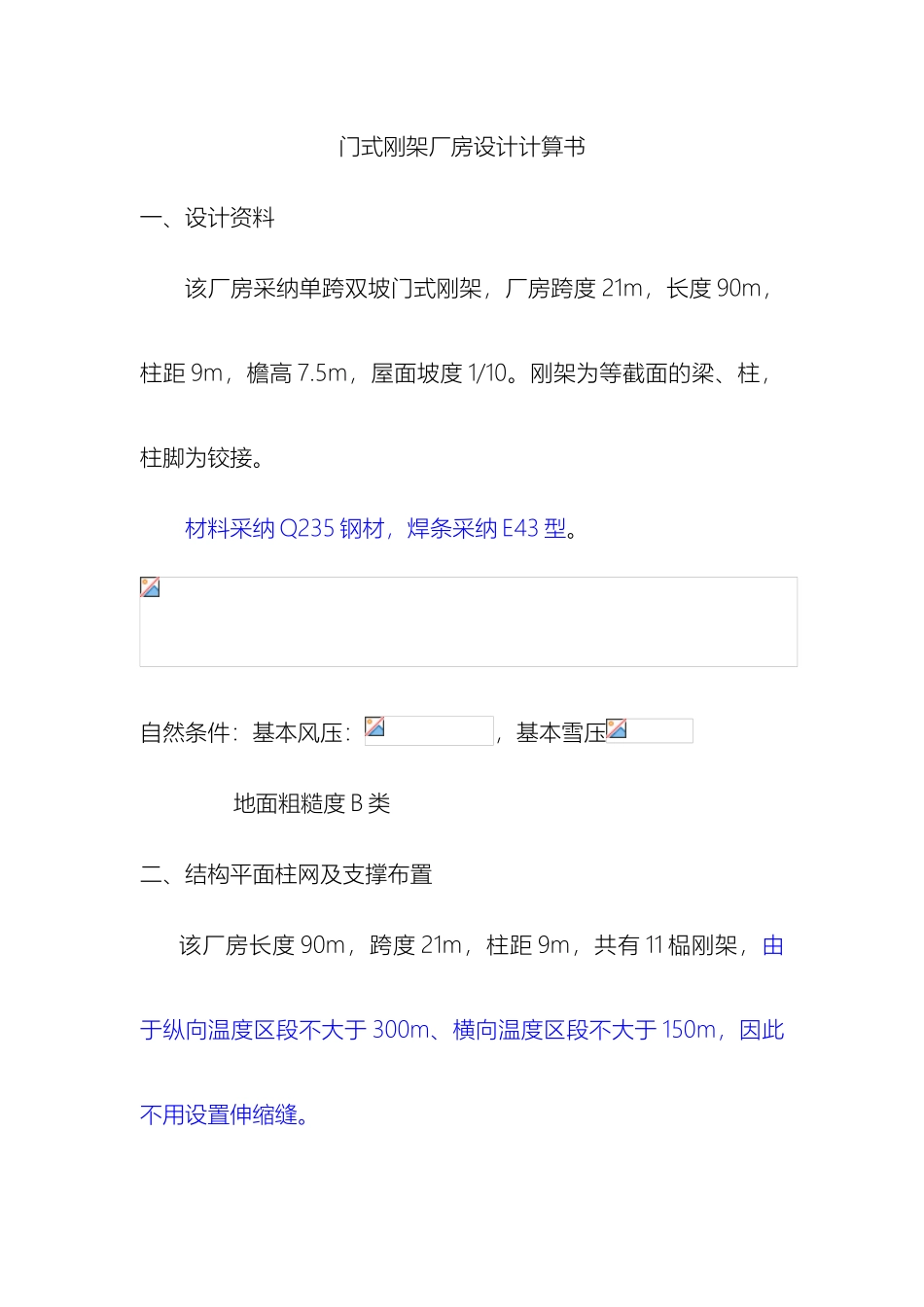

门式刚架厂房设计计算书门式刚架厂房设计计算书一、设计资料该厂房采纳单跨双坡门式刚架,厂房跨度 21m,长度 90m,柱距 9m,檐高 7.5m,屋面坡度 1/10。刚架为等截面的梁、柱,柱脚为铰接。材料采纳 Q235 钢材,焊条采纳 E43 型。 自然条件:基本风压:,基本雪压 地面粗糙度 B 类二、结构平面柱网及支撑布置该厂房长度 90m,跨度 21m,柱距 9m,共有 11 榀刚架,由于纵向温度区段不大于 300m、横向温度区段不大于 150m,因此不用设置伸缩缝。檩条间距为 1.5m。厂房长度>60m,因此在厂房第二开间和中部设置屋盖横向水平支撑;并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆;同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑,由于柱高<柱距,因此柱间支撑不用分层布置。(布置图详见施工图)三、荷载的计算1、计算模型选取取一榀刚架进行分析,柱脚采纳铰接,刚架梁和柱采纳等截面设计。厂房檐高 7.5m,考虑到檩条和梁截面自身高度,近似取柱高为 7.2m;屋面坡度为 1:10。因此得到刚架计算模型:2.荷载取值屋面自重:屋面板:0.18檩条支撑:0.15横梁自重:0.15 总计:0.48屋面雪荷载:0.3屋面活荷载:0.5(与雪荷载不同时考虑)柱自重:0.35风载:基本风压 3.各部分作用荷载:(1)屋面荷载:标准值: 柱身恒载:kn/mkn/mkn/m(2)屋面活载 屋面雪荷载小于屋面活荷载,取活荷载(3)风荷载( 地 面 粗 糙 度类)风载体形系数示意图荷载如下图:kn/mkn/mkn/mkn/m4.内力计算:(1)截面形式及尺寸初选:梁柱都采纳焊接的 H 型钢截面截面名称长度面积 mmmm柱23461.6梁23461.6(2)截面内力:根据各个计算简图,用结构力学求解器计算,得结构在各种荷载作用下的内力图如下:计算项目计算简图及内力值(M、N、Q)备注恒载作用 恒载下弯矩 恒载下剪力 恒载下轴力(忽略柱自重)弯 矩图剪 力图“+”→轴 力图(拉为正 ,压 为负)活荷载作用活荷载(标准值) 弯矩图弯 矩图活荷载作活荷载(标准值)剪力图活荷载(标准值)轴力图剪 力图用“+”→轴力图(拉为正,压为负)风荷载作用风荷载(标准值)弯矩图.风荷载(标准值)剪力图风荷载(标准值)轴力图弯 矩图剪 力图“+”→轴 力图(拉为正 ,压 为负)(3)内力组合(由于恒载和活载关于结构竖向对称,因而风荷载只要考虑一个方向作用,风荷载只引起剪力不同,而剪力不起控制作用)按承载能力极限状态进行内力分析,需要进行以下可能的组合:① 1.2*恒载效应...
