门禁施工方案

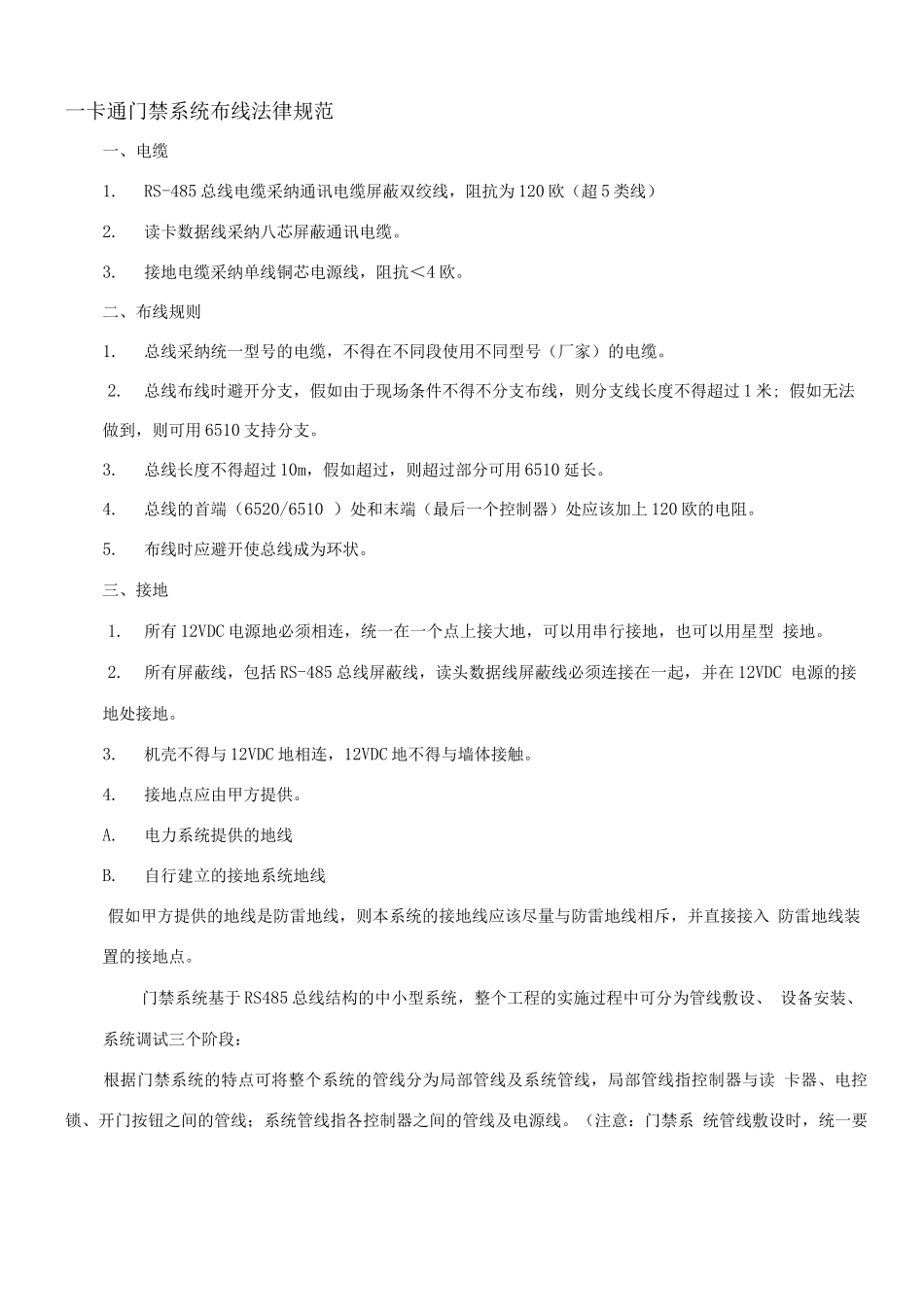

一卡通门禁系统布线法律规范一、电缆1.RS-485 总线电缆采纳通讯电缆屏蔽双绞线，阻抗为 120 欧（超 5 类线）2.读卡数据线采纳八芯屏蔽通讯电缆。3.接地电缆采纳单线铜芯电源线，阻抗＜4 欧。二、布线规则1.总线采纳统一型号的电缆，不得在不同段使用不同型号（厂家）的电缆。2.总线布线时避开分支，假如由于现场条件不得不分支布线，则分支线长度不得超过 1 米; 假如无法做到，则可用 6510 支持分支。3.总线长度不得超过 10m，假如超过，则超过部分可用 6510 延长。4.总线的首端（6520/6510 ）处和末端（最后一个控制器）处应该加上 120 欧的电阻。5.布线时应避开使总线成为环状。三、接地1.所有 12VDC 电源地必须相连，统一在一个点上接大地，可以用串行接地，也可以用星型 接地。2.所有屏蔽线，包括 RS-485 总线屏蔽线，读头数据线屏蔽线必须连接在一起，并在 12VDC 电源的接地处接地。3.机壳不得与 12VDC 地相连，12VDC 地不得与墙体接触。4.接地点应由甲方提供。A.电力系统提供的地线B.自行建立的接地系统地线假如甲方提供的地线是防雷地线，则本系统的接地线应该尽量与防雷地线相斥，并直接接入 防雷地线装置的接地点。门禁系统基于 RS485 总线结构的中小型系统，整个工程的实施过程中可分为管线敷设、 设备安装、系统调试三个阶段：根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读 卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。（注意：门禁系 统管线敷设时，统一要求采纳镀锌管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距 30cm 以上；（2）沟通 220V 电源由管理中心 UPS 统一供至各门禁点，在某些情况下对于小型门禁系统交 流 220V 电源也可就近取电，但应符合相关法律规范；（3）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会 给以后的安装、调试工作带来很大的麻烦；（4）读卡器与控制器之间采纳 6 芯屏蔽线称读卡器线），线径要求大于 0.5mm 2,型号：RVVSP6 X0.5 mm2。（注意：读卡器安装位置，预埋 86 型底盒；当采纳 PK-R3X5/W34 或 PK-R3X5/W26 读卡 器时，预埋底盒宽度应小于 35mm。）（5）电控锁与控制器之间采纳 4 芯电源线称锁线），线径要求大于 0.5...
