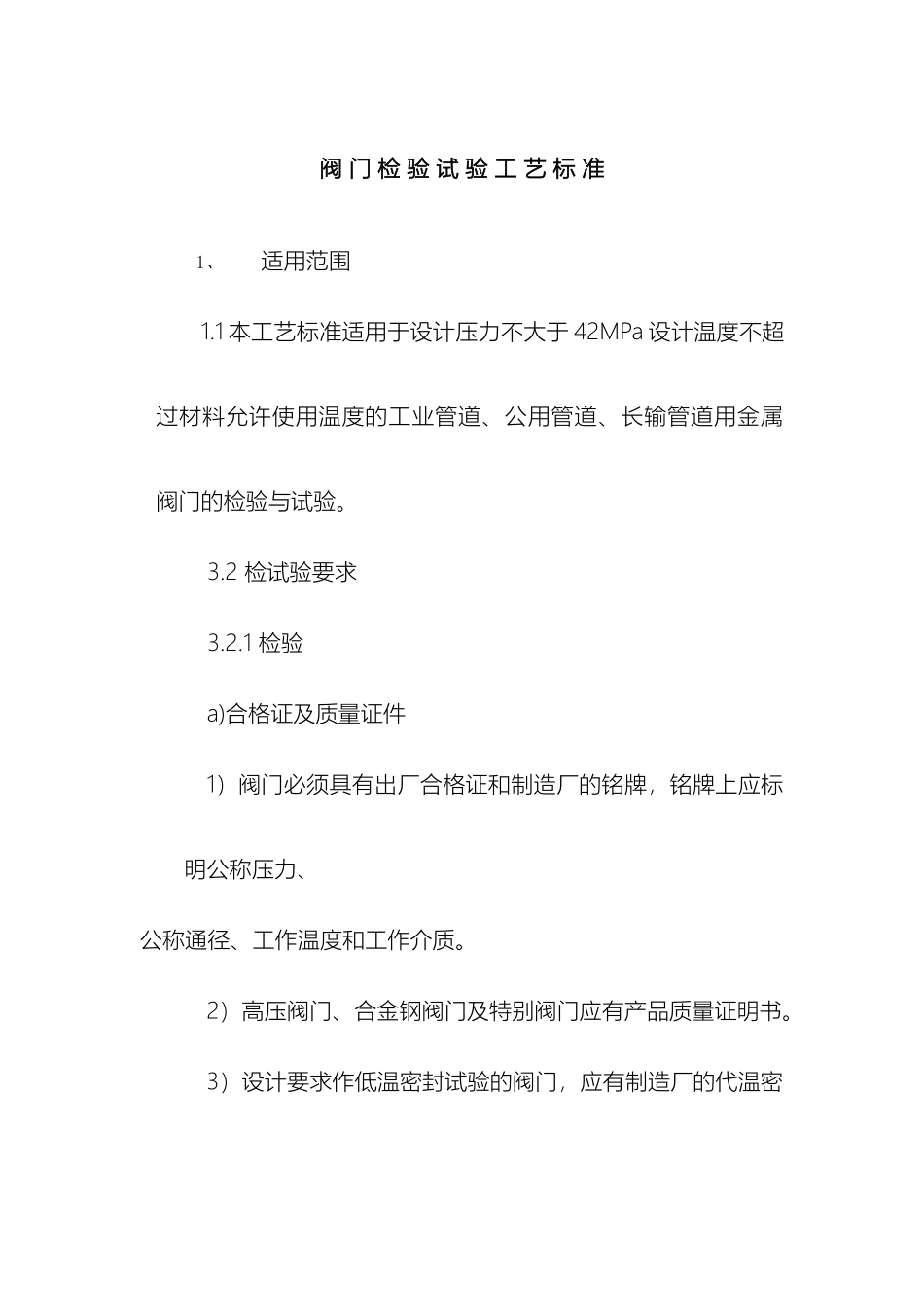

阀门检验试验工艺标准阀 门 检 验 试 验 工 艺 标 准1、适用范围1.1 本工艺标准适用于设计压力不大于 42MPa 设计温度不超过材料允许使用温度的工业管道、公用管道、长输管道用金属阀门的检验与试验。3.2 检试验要求3.2.1 检验a)合格证及质量证件1）阀门必须具有出厂合格证和制造厂的铭牌，铭牌上应标明公称压力、公称通径、工作温度和工作介质。2）高压阀门、合金钢阀门及特别阀门应有产品质量证明书。3）设计要求作低温密封试验的阀门，应有制造厂的代温密封性试验合格证明书。4）对剧毒、易燃、可燃介质管道使用的铸钢阀门，应有制造厂的无损探伤合格证明书。5）用于 A 级管道的阀门，其焊缝或阀体、阀盖的铸钢件，应有符合现行《石油化工钢制通用阀门选用、检验及验收》SH3064-94 规定的无损探伤合格证书，否则应由生产制造厂家逐个进行阀门无损探伤并出具质量记录。b)外观检查1）阀门内应无积水、锈蚀、污物、油漆脱落或损伤等缺陷，阀门两端应有防护盖保护。2）阀门外露的螺纹如阀杆、接管部分应有保护措施。3）铸铁应表面平整光滑，无缩孔、毛刺、粘砂、夹砂、鳞屑、裂纹等缺陷。4）锻制加工表面应无夹层、重皮、裂纹、斑疤、缺肩等缺陷。5）阀门的手柄或手轮操作应灵活轻便，开闭时不得有卡阻现象，阀杆的全开与全闭位置应与要求相符合。6）主要零件如阀杆、阀杆螺母、连接螺母的螺纹应光洁，不得有毛刺与裂口等缺陷。7）闸阀、截止阀、截流阀、调节阀、蝶阀、底阀等阀门的关闭件应处于全关闭的位置。8）旋塞阀、球阀的关闭件应处于全开启位置，以防止灰尘沾染密封面。c)尺寸检查1）阀门的结构长度、通径、法兰螺纹等符合设计要求和法律规范规定，同型号、同规格检查 10%且不少于 1 个。2）直通式铸铁阀门的连接法兰密封面应相互平行，在每100mm 的法兰密封面直径上，平行度偏差不得超过 0.15mm；直角式阀门的连接法兰密封面应相互垂直，在每 100mm 法兰密封面直径上，垂直度偏差不得超过 0.3mm。3）直通式铸铁阀门的连接法兰的密封面应互相平行，在每100 mm 的法兰密封面直径上，平行度偏差不得超过 0.2mm；直角式阀门的连接法兰密封面上，垂直偏差不得超过 0.4mm。4）闸阀的闸板密封面中心必须高于阀体密封面的中心，当闸板密封面磨损时，关闭位置下降，但阀体、闸板密封面仍应完全吻合，闸板密封面磨损余量应符合下面表 1 的规定。闸板密封面磨损余量 表 1公称通径（mm）磨损余量（mm）25-5065-150200-...
