陡坡石方段管道施工技术

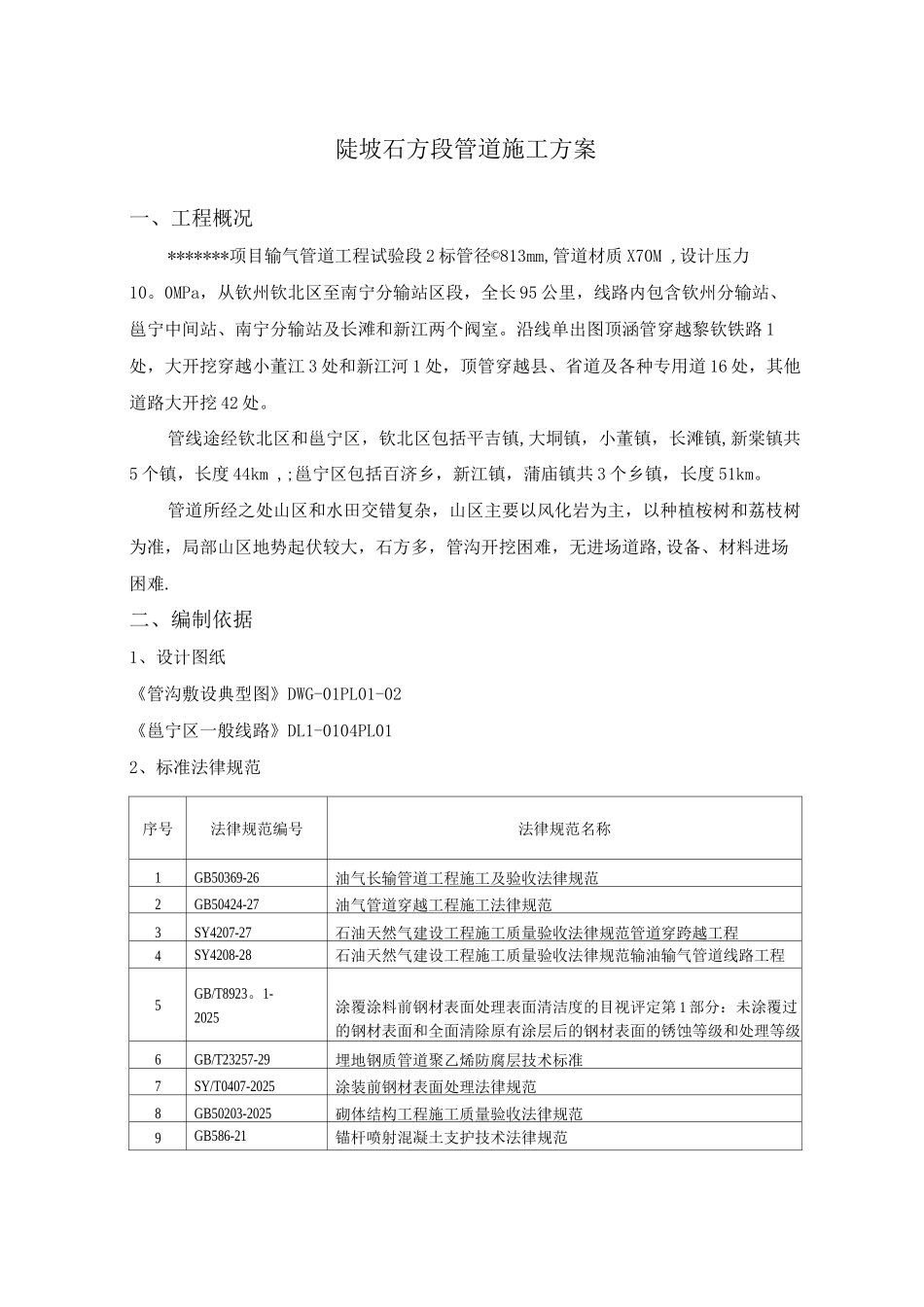

陡坡石方段管道施工方案一、工程概况*******项目输气管道工程试验段 2 标管径©813mm,管道材质 X70M ,设计压力10。0MPa，从钦州钦北区至南宁分输站区段，全长 95 公里，线路内包含钦州分输站、邕宁中间站、南宁分输站及长滩和新江两个阀室。沿线单出图顶涵管穿越黎钦铁路 1处，大开挖穿越小董江 3 处和新江河 1 处，顶管穿越县、省道及各种专用道 16 处，其他道路大开挖 42 处。管线途经钦北区和邕宁区，钦北区包括平吉镇,大垌镇，小董镇，长滩镇,新棠镇共5 个镇，长度 44km ,;邕宁区包括百济乡，新江镇，蒲庙镇共 3 个乡镇，长度 51km。管道所经之处山区和水田交错复杂，山区主要以风化岩为主，以种植桉树和荔枝树为准，局部山区地势起伏较大，石方多，管沟开挖困难，无进场道路,设备、材料进场困难.二、编制依据1、设计图纸《管沟敷设典型图》DWG-01PL01-02《邕宁区一般线路》DL1-0104PL012、标准法律规范序号法律规范编号法律规范名称1GB50369-26油气长输管道工程施工及验收法律规范2GB50424-27油气管道穿越工程施工法律规范3SY4207-27石油天然气建设工程施工质量验收法律规范管道穿跨越工程4SY4208-28石油天然气建设工程施工质量验收法律规范输油输气管道线路工程5GB/T8923。1-2025涂覆涂料前钢材表面处理表面清洁度的目视评定第 1 部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级6GB/T23257-29埋地钢质管道聚乙烯防腐层技术标准7SY/T0407-2025涂装前钢材表面处理法律规范8GB50203-2025砌体结构工程施工质量验收法律规范9GB586-21锚杆喷射混凝土支护技术法律规范三、施工方案陡坡地段施工程序是由其特别的地理条件决定的。由于在陡坡地段施工区域狭窄、施工机械回旋余地小，因此它与平原、浅丘以及山区缓坡地段施工程序的最大不同之处在于陡坡施工不宜采纳一般通用的先在地面组焊、再将管道整体下沟的施工模式，而应实行先开挖和修整管沟,在管沟内布管，然后在管沟内直接组焊的方式，即沟下焊。这就要求必须做好施工的前期工作，尤其是放线、扫线、管沟开挖,必须严格按设计要求保证精确程度，为下一步的焊接防腐等施工制造良好条件，同时，在进入一般程序施工前要仔细进行施工伴行路、施工通道和安全设施的修筑完好情况。陡坡石方段的主要施工工序为：施工准备一-测量放线一修筑施工便道一一设置安全设施和临时作业场地——开拓作业带一开挖管沟并进行细土垫层一防腐管运输及装卸一-布管...
