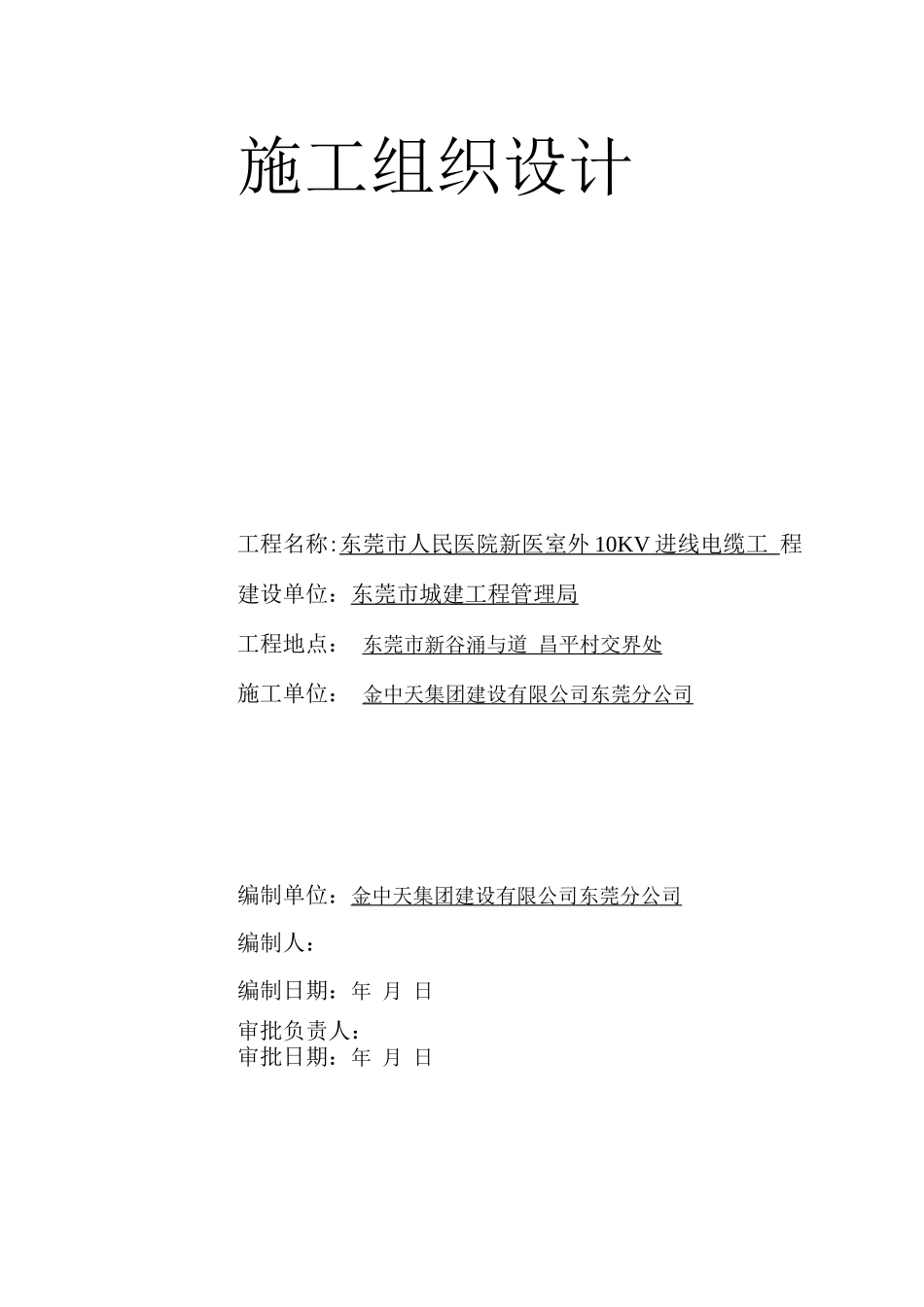

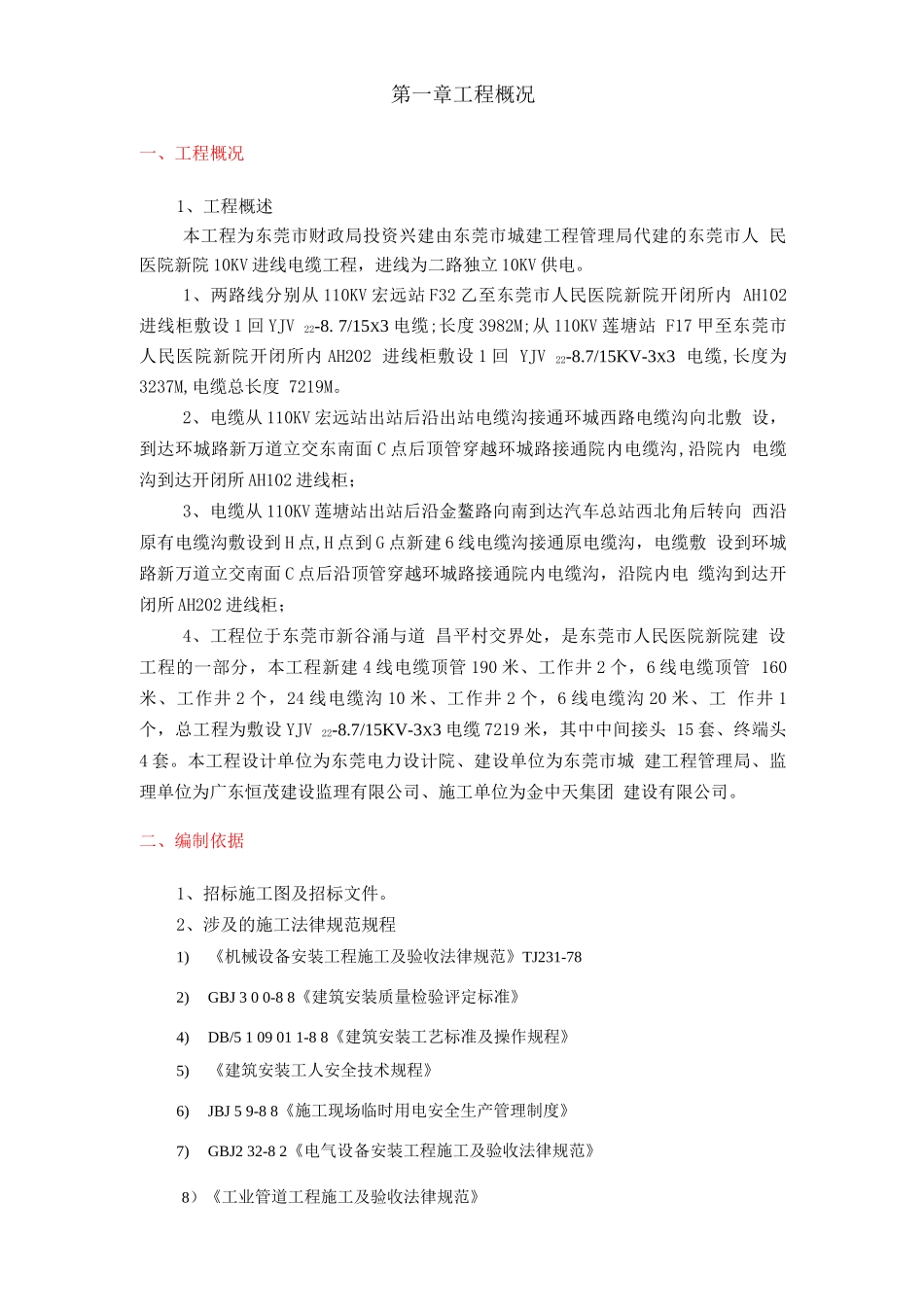

施工组织设计工程名称:东莞市人民医院新医室外 10KV 进线电缆工 程建设单位：东莞市城建工程管理局工程地点： 东莞市新谷涌与道 昌平村交界处施工单位： 金中天集团建设有限公司东莞分公司编制单位：金中天集团建设有限公司东莞分公司编制人：编制日期：年 月 日审批负责人：审批日期：年 月 日目录第一章工程概况一、工程概况二、编制依据第二章施工部署一、质量目标二、管理架构三、施工前准备第三章给排水专业施工方案一、施工工艺流程二、主要项目施工方法及技术要求 第四章 电气专业施工方案一、项目划分二、系统简介三、主要技术措施及工艺第一章工程概况一、工程概况1、工程概述本工程为东莞市财政局投资兴建由东莞市城建工程管理局代建的东莞市人 民医院新院 10KV 进线电缆工程，进线为二路独立 10KV 供电。1、两路线分别从 110KV 宏远站 F32 乙至东莞市人民医院新院开闭所内 AH102进线柜敷设 1 回 YJV 22-8. 7/15X3 电缆;长度 3982M;从 110KV 莲塘站 F17 甲至东莞市人民医院新院开闭所内 AH202 进线柜敷设 1 回 YJV 22-8.7/15KV-3X3 电缆,长度为 3237M,电缆总长度 7219M。2、电缆从 110KV 宏远站出站后沿出站电缆沟接通环城西路电缆沟向北敷 设，到达环城路新万道立交东南面 C 点后顶管穿越环城路接通院内电缆沟,沿院内 电缆沟到达开闭所 AH102 进线柜；3、电缆从 110KV 莲塘站出站后沿金鳌路向南到达汽车总站西北角后转向 西沿原有电缆沟敷设到 H 点,H 点到 G 点新建 6 线电缆沟接通原电缆沟，电缆敷 设到环城路新万道立交南面 C 点后沿顶管穿越环城路接通院内电缆沟，沿院内电 缆沟到达开闭所 AH202 进线柜；4、工程位于东莞市新谷涌与道 昌平村交界处，是东莞市人民医院新院建 设工程的一部分，本工程新建 4 线电缆顶管 190 米、工作井 2 个，6 线电缆顶管 160米、工作井 2 个，24 线电缆沟 10 米、工作井 2 个，6 线电缆沟 20 米、工 作井 1个，总工程为敷设 YJV 22-8.7/15KV-3X3 电缆 7219 米，其中中间接头 15 套、终端头4 套。本工程设计单位为东莞电力设计院、建设单位为东莞市城 建工程管理局、监理单位为广东恒茂建设监理有限公司、施工单位为金中天集团 建设有限公司。二、编制依据1、招标施工图及招标文件。2、涉及的施工法律规范规程1)《机械设备安装工程施工及验收法律规范》TJ231-782)GBJ 3 0 0-8 8《建筑安装质...
