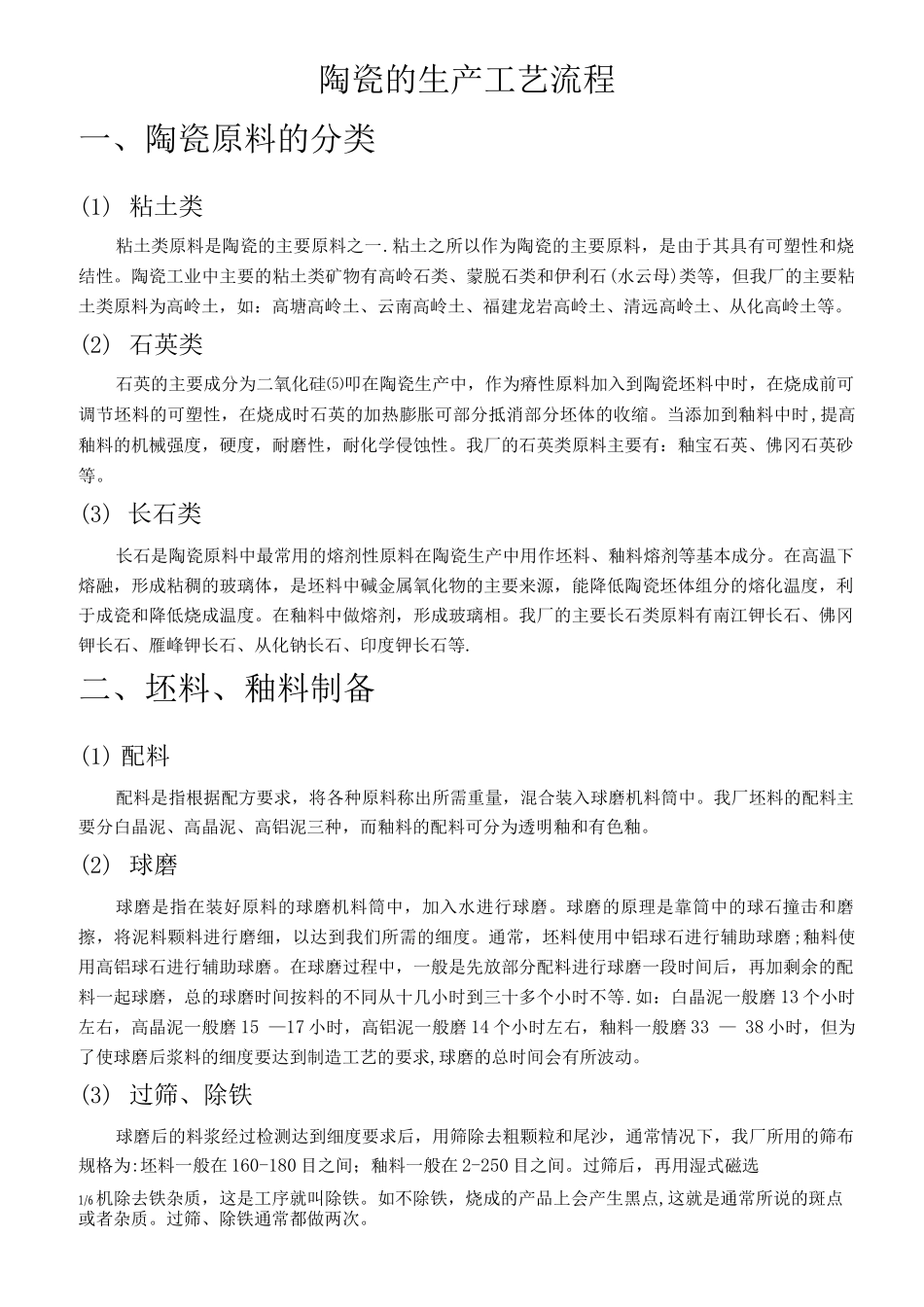

陶瓷的生产工艺流程一、陶瓷原料的分类(1) 粘土类粘土类原料是陶瓷的主要原料之一.粘土之所以作为陶瓷的主要原料，是由于其具有可塑性和烧结性。陶瓷工业中主要的粘土类矿物有高岭石类、蒙脱石类和伊利石(水云母)类等，但我厂的主要粘土类原料为高岭土，如：高塘高岭土、云南高岭土、福建龙岩高岭土、清远高岭土、从化高岭土等。(2) 石英类石英的主要成分为二氧化硅⑸叩在陶瓷生产中，作为瘠性原料加入到陶瓷坯料中时，在烧成前可调节坯料的可塑性，在烧成时石英的加热膨胀可部分抵消部分坯体的收缩。当添加到釉料中时,提高釉料的机械强度，硬度，耐磨性，耐化学侵蚀性。我厂的石英类原料主要有：釉宝石英、佛冈石英砂等。(3) 长石类长石是陶瓷原料中最常用的熔剂性原料在陶瓷生产中用作坯料、釉料熔剂等基本成分。在高温下熔融，形成粘稠的玻璃体，是坯料中碱金属氧化物的主要来源，能降低陶瓷坯体组分的熔化温度，利于成瓷和降低烧成温度。在釉料中做熔剂，形成玻璃相。我厂的主要长石类原料有南江钾长石、佛冈钾长石、雁峰钾长石、从化钠长石、印度钾长石等.二、坯料、釉料制备(1) 配料配料是指根据配方要求，将各种原料称出所需重量，混合装入球磨机料筒中。我厂坯料的配料主要分白晶泥、高晶泥、高铝泥三种，而釉料的配料可分为透明釉和有色釉。(2) 球磨球磨是指在装好原料的球磨机料筒中，加入水进行球磨。球磨的原理是靠筒中的球石撞击和磨擦，将泥料颗料进行磨细，以达到我们所需的细度。通常，坯料使用中铝球石进行辅助球磨;釉料使用高铝球石进行辅助球磨。在球磨过程中，一般是先放部分配料进行球磨一段时间后，再加剩余的配料一起球磨，总的球磨时间按料的不同从十几小时到三十多个小时不等.如：白晶泥一般磨 13 个小时左右，高晶泥一般磨 15 —17 小时，高铝泥一般磨 14 个小时左右，釉料一般磨 33 — 38 小时，但为了使球磨后浆料的细度要达到制造工艺的要求,球磨的总时间会有所波动。(3) 过筛、除铁球磨后的料浆经过检测达到细度要求后，用筛除去粗颗粒和尾沙，通常情况下，我厂所用的筛布规格为:坯料一般在 160-180 目之间；釉料一般在 2-250 目之间。过筛后，再用湿式磁选1/6 机除去铁杂质，这是工序就叫除铁。如不除铁，烧成的产品上会产生黑点,这就是通常所说的斑点或者杂质。过筛、除铁通常都做两次。（5）压滤将过筛、除铁后的泥浆通过柱塞泵抽到压滤机中，用压滤机挤压出多余水分。（6）练泥粗练）经过...
